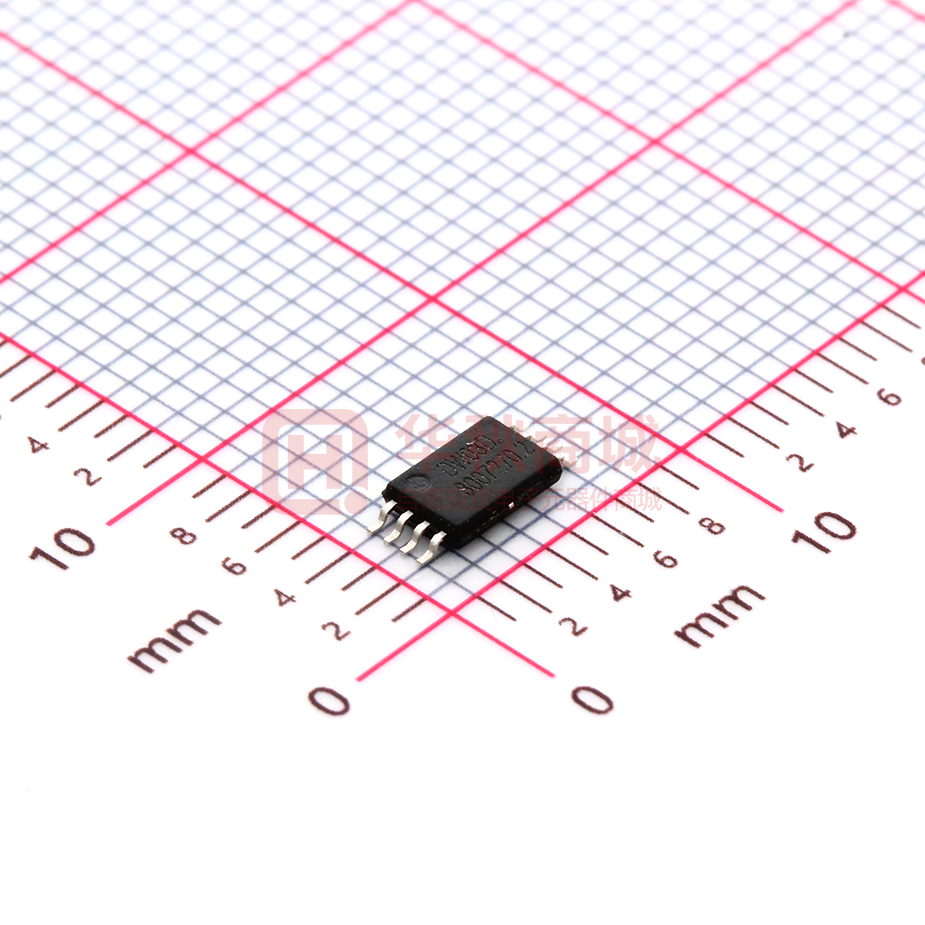

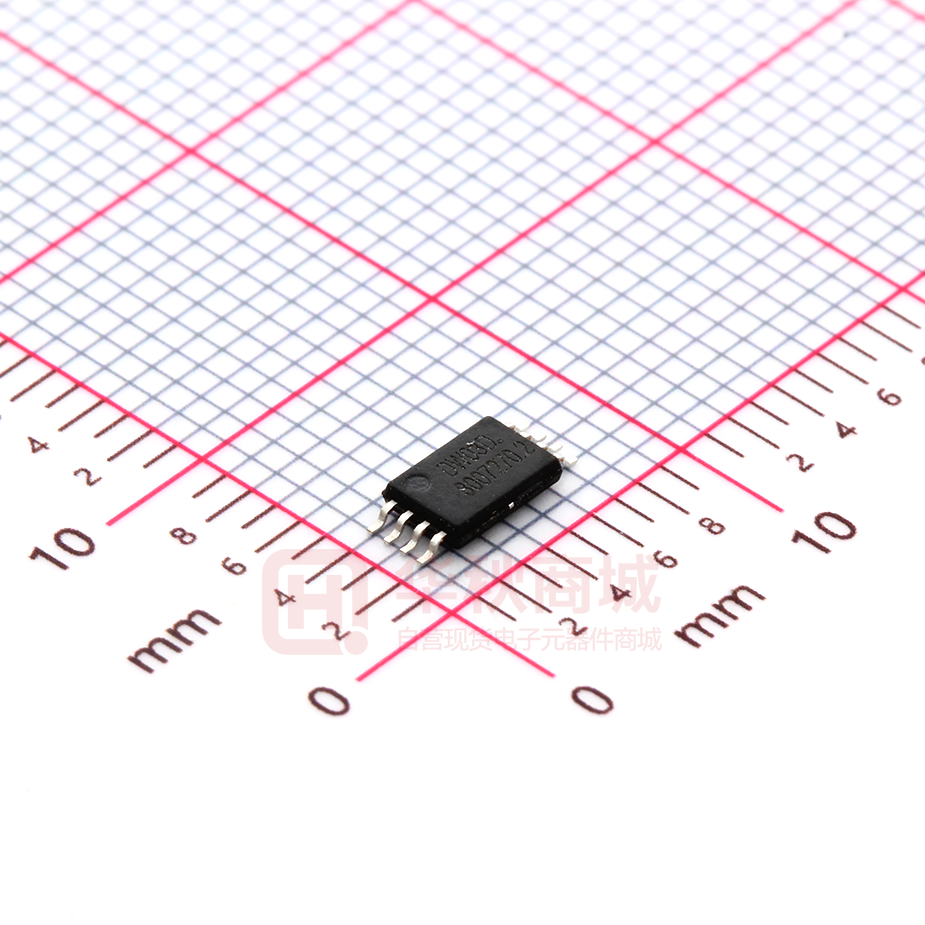

DW03D

深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. DW03D.文件编号：S&CIC1548) 二合一锂电池保护 IC 一、 概述 DW03D.产品是单节锂离子/锂聚合物可充电电池组保护的高集成度解决方案。DW03D.(带点）包括了先进的功 率MOSFET，高精度的电压检测电路和延时电路。 DW03D.具有非常小的TSSOP-8的封装,这使得该器件非常适合应用于空间限制得非常小的可充电电池组应用。 DW03D.具有过充，过放，过流，短路等所有的电池所需保护功能，并且工作时功耗非常低。 该芯片不仅仅是为手机而设计，也适用于一切需要锂离子或锂聚合物可充电电池长时间供电的各种信息产品的 应用场合。 二、 特点     内 部 集 成 等 效 45mΩ-60mΩ 的 先 进 的 功 率 MOSFET； 过流保护及负载短路保护； 充电器检测功能； 延时时间内部设定；     高精度电压检测； 低静态耗电流：正常工作电流 3.8uA 兼容 ROHS 和无铅标准。 采用 TSSOP-8 封装形式塑封。  锂聚合物电池组。 三、 应用  单芯锂离子电池组； 四、 订货信息 型号 封装 过充检测电压 [VCU]（V） 过充解除电压 [VCL]（V） 过放检测电压 [VDL]（V） 过放解除电压 [VDR]（V） 过流检测电压 [VOI1]（mV） 打印标记 DW03D. TSSOP-8 4.3 4.1 2.5 2.9 150 DW03D. 五、 管脚外形及描述 封装形式 www.superchip.cn 管脚号 管脚名称 1 V- 电流感应输入管脚，充电器检测。 2 DO 放电控制 FET 门限连接管脚。 3 VSS 接电池芯负极 4 G1 放电 MOS 管 G 极，连接 OD，外部连接。 5 G2 充电 MOS 管 G 极，连接 OC，外部连接。 6 BTT- 充电负极 7 VDD 正电源输入管脚。 8 CO 第 1 页 共 9 页 管脚描述 充电控制 FEL 门限连接管脚。 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. DW03D.文件编号：S&CIC1548) 二合一锂电池保护 IC 六、 极限参数 参数 符号 参数范围 单位 电源电压 VDD VSS-0.3~VSS+12 V OC 输出管脚电压 VOC VDD-15~VDD+0.3 V OD 输出管脚电压 VOD VSS-0.3~VDD+0.3 V CSI 输入管脚电压 VCSI VDD+15~VDD+0.3 V 工作温度 Topr -40~+85 ℃ 存储温度 Tstg -40~+125 ℃ 七、 电气特性参数 参数 符号 测试条件 最小值 典型值 最大值 单位 VDD -- 1.5 -- 10 V IDD VDD=3.9V -- 3.0 6.0 uA 过充电检测电压 VOCP -- 4.25 4.30 4.35 V 过充电释放电压 VOCR -- 4.05 4.10 4.15 V 过放电检测电压 VODP -- 2.42 2.50 2.58 V 过放电释放电压 VODR -- 2.82 2.90 2.98 V 过电流检测电压 VOI1 -- 0.13 0.15 0.17 V 短路电流检测电压 VOI2 VDD=3.6V 0.82 1.36 1.85 V 充电器检测电压 VCHA -- -0.86 -0.5 -0.27 V 过充电检测迟延时间 TOC VDD=3.6V~4.4V 77 110 143 ms 过放电检测迟延时间 TOD VDD=3.6V~2.0V 38 55 72 ms 过电流检测迟延时间 TOI1 VDD=3.6V 4 7 10 ms 短路电流检测迟延时间 TOI2 VDD=3.6V 200 400 600 us RDS(on) VGS = 2.5V, ID = 3.3A -- 22.0 30.0 mΩ RDS(on) VGS = 4.5V, ID = 8.2A -- 16.0 20.0 过流 IODC VDD=3.6V 2.4 3.0 3.6 A 漏-源击穿电压 V(BR)DSS VGS = 0V, ID= 250μA 19 20 -- V 连续的漏极电流 ID(DeviceRef.) TJ= 25°C 5A A 栅极阈值电压 VGS(th) VDS=VGS, ID=250μA 0.95 V 漏-源极电流 IDSS VDS=20V, VGS= 0V, TJ= 25°C 1 uA 栅-源极电流 IGSS VGS= ±10V 100 nA 工作电压 工作电压 电流消耗 工作电流 检测电压 迟延时间 其他 单个 MOS 管漏极到源极的导通阻抗 www.superchip.cn 第 2 页 共 9 页 0.55 0.65 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. DW03D.文件编号：S&CIC1548) 二合一锂电池保护 IC C 八、 功能方框图 GND VCC GND Vlitage divider P ow er on B Res t O v e rcha rge Curre nt Com p Bandga p O v e rdis cha rge V olta ge Com p O v e rcha rge V olta ge Com p O sc illa tor Logic Contoller refe renc e O v e r- S hort Circuit Com p O v e rdis cha rge c urre nt2 Comp S w itch O v e rdis cha rge c urre nt 1 Comp Cha rge te mpera ture dete c tion P rote ction BATTA 图 1. 功能方块图 九、 功能描述 1 2 3 DW03D.监控电池的电压和电流，并通过断开充电器或负载，保护单节可充电锂电池不会因为过充电压，过放 电压，过放电流以及短路等情况而损坏。这些功能都使可充电电池工作在制定的范围内。 MOSFET已内置，等效电阻典型值为50mΩ。 正常工作模式 如果没有检测到任何异常情况，充电和放电过程都将自由转换。这种情况称为正常工作模式。 过充电压情况 在正常条件下的充电过程中，当电池电压高于过充检测电压(VOCP)，并持续时间达到过充电压检测延迟时间 (TOC)或更长，DW03D.将控制MOSFET以停止充电。这种情况称为过充电压情况。 以下两种情况下，过充电压情况将被释放： 1、当电池电压低于过充解除电压 (VOCR), DW03D.控制充电的FET导通，回到正常工作模式下。 2、当连接一个负载并且开始放电, DW03D.控制充电的FET导通回到正常工作模式下。解除机制如下： 接上负 载后放电电流立刻流过充电FET内部寄生二极管开始放电，BATT-电压升到0.7V， DW03D.检测到这个电压后，当 电池电压等于或低于过充检测电压(VOCP), DW03D.立刻恢复到正常工作模式，另外，在接上负载放电时,如果 BATT-电压等于或低于过流检测电压， 芯片也不会恢复到正常状态。 注：当电池被充电到超过过充检测电压(VOCP) 并且电池电压没有降到过充检测电压 (VOCP)以下，即使 加 上一个可以导致过流的重载, 过流都不会工作，除非电池电压跌到过充检测电压(VOCP)以下。 但是实际上电池是 有内阻的，当电池接上一个重载，电池的电压会立即跌落，这时过流就会动作。短路保护与电池电压无关。 www.superchip.cn 第 3 页 共 9 页 Version 1.0 4 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. DW03D.文件编号：S&CIC1548) 二合一锂电池保护 IC 过放电压情况 在正常放电过程中，当电池电压降到过放检测电压(VODP)以下的时候， 并持续时间达到过放电压检测延时间 (TOD) 或更长， DW03D.将切断电池和负载的连接，停止放电。这种情况被称为过放电压情况。当控制放电的FET 被关断， BATT- 通过内部BATT-与VDD之间的RBATT-D 电阻被拉到高电平。当 BATT- 电压高于负载短路检测 电压, 芯片的耗电流会降到休眠电流 (IPDN)。这种情况被称为休眠情况。在过放和休眠情况 中BATT- 和VDD之 间由 RBATT-D电阻连接。当一个充电器连接上并且BATT-和VDD之间电势差变到1.3 V(典型值) 或更高 (负载短路 检测电压)时休眠状态解除。这时放电FET仍然断开。当电池电压变成过放检测电压(VODP) 或更高 (见备注)， DW03D.使 FET 导通回到正常工作模式。. 备注：当过放情况下的电池接上充电器，如果 BATT- 端电压不低于充电器检测电压 (VCHA), 并且电池电压达 到过放解除电压或更高(VODR)过放情况解除(控制放电的FET导通)。 过放电流情况 正常工作模式下，当放电电流等于或高于设定的值（BATT-电压等于或高于过电流检测电压）并且时间持续超 过过电流检测延时时间时， DW03D.关断放电FET停止放电。这个称为过放电流情况（包括过放电流1，过放电流 2和负载短路电流）。过电流情况下BATT-和VSS 间内部连接了 RBATT-S 电阻 。当一个负载连接上， BATT电压等于VDD流过负载电阻后的电压。 根据切断负载等行为，B+和B-之间的阻抗增大至大于等于能够自动恢复到正常状态的阻抗，过放电流状态将被 解除，回到正常状态。由于BATT-和VSS之间连接RBATT-S电阻，当负载断开， BATT- 电压被拉到地电位。当侦 测到 BATT-电位低于过流1检测电压(VOI1)，芯片回到正常状态。 不正常充电电流情况 正常充电时，如果BATT- 电压降到充电检测电压以下 (VCHA) ，持续时间超过过充电压检测延时时间 (TOC) ， DW03D.关断充电FET停止充电。这就被称为不正常充电电流检测。当放电FET导通并且BATT-电压将到充电检测 电压(VCHA)以下时不正常充电电流检测工作。过放电压情况时，当不正常的充电电流流入电池，在电池电压变到 过放检测电压并且持续时间达到过充检测电压延迟时间(TOC)，DW03D.关断充电FET停止充电。 断开充电器，BATT-和VSS之间电压低于充电器检测电压(VCHA) 时，不正常充电电流模式解除。 负载短路情况 如果BATT-电压高于短路保护电压(VOI2),DW03D.将与负载断开停止放电。 延迟时间不超过 TOI2。当BATT电压高于短路保护电压(VOI2)时，例如负载被移除，负载短路情况将解除。 延时电路 当过放电流被检测到，负载短路的检测延时时间就开始计算。一旦测到负载短路的时间超过负载短路的延迟时 间， DW03D.将停止放电。 当检测出过放电流，且超出过放检测延迟时间，这时若电池电压低于过放检测电压，系统将进入休眠状态。若 因为过放电流，过放电压降至过放检测电压，DW03D.将通过过放电流检测停止放电。 注：当电池第一次接上保护电路时，这个电路可能不会进入正常模式，此时无法放电。如果产生这种现象，将 VSS 与 BTT-短路或连接充电器，就可以进入正常模式。 www.superchip.cn 第 4 页 共 9 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. DW03D.文件编号：S&CIC1548) 1 2 3 二合一锂电池保护 IC 4 V DD V SS O v e rcurrent 2 dete c tion de tay tim e V DD V IO V 2 V IO V 1 V SS 图 2. 过电流延迟时间 十、 时序图 1、 过充和过放电压检测 1 www.superchip.cn 2 3 第 5 页 共 9 页 4 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. DW03D.文件编号：S&CIC1548) 二合一锂电池保护 IC 2、 过放电流检测 备注：（1）正常工作状态（2）过充电压状态（3）过放电压状态（4）过流状态 3、 充电器检测 www.superchip.cn 第 6 页 共 9 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. DW03D.文件编号：S&CIC1548) 二合一锂电池保护 IC 4、 不正常充电电流检测 备注：（1）正常工作状态（2）过充电压状态（3）过放电压状态（4）过电流状态 十一、 典型特性 （除非特别指出 VBAT=3.6V，TA=25℃） www.superchip.cn 第 7 页 共 9 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. DW03D.文件编号：S&CIC1548) 十二、 二合一锂电池保护 IC 典型应用 www.superchip.cn 第 8 页 共 9 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. DW03D.文件编号：S&CIC1548) 十三、  二合一锂电池保护 IC 封装外型 TSSOP-8 www.superchip.cn 第 9 页 共 9 页 Version 1.0
