深圳市富满电子集团股份有限公司
SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD.
快速充电接口 IC
FM100/FM101(文件编号:S&CIC1325)
概述
FM100/FM101 是一款支持 Quick Charge 2.0(QC 2.0)快速充电协议的充电接口控制器 IC,可自动
识别快速充电设备类型,并通过 QC2.0 协议与设备握手,使之获得设备允许的安全最高充电电压,在保
护充电设备的前提下节省充电时间。

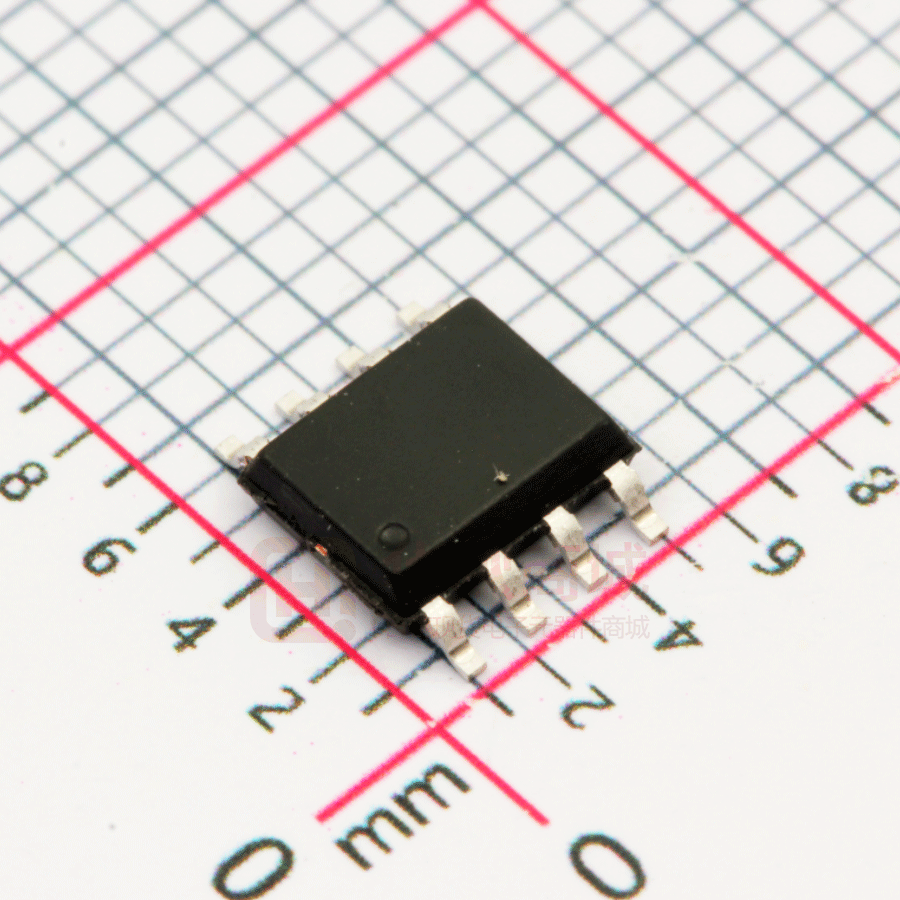

FM100 采用 SOP-8 的封装形式,FM101 采用 SOT23-6 的封装形式。
特点
完全支持Quick Charge 2.0规范
A类:5V、9V及12V输出电压
B类:5V、9V、12V及20V输出电压
可选12V或20V输出限制
兼容USB DCP 1.2规范
支持USB充电规范DCP 1.2模式
低待机功耗
5 V输出电压时低于1mW
可靠的保护功能
引脚间短路保护
引脚开路保护及电路故障保护
应用
支持 QC 2.0 快速充电功能的移动电源
便携式充电器
车载充电器等
引脚示意图及说明
GND 1
说明
1
GND
电源负端
BP
2
V1
输出 9v 电压调节端
3
V2
输出 12v 电压调节端
4
V3
输出 20v 电压调节端
5
D-
USB D+数据输入端
6
D+
USB D+数据输入端
7
R
参考电压调整端
8
BP
电源正端
2
7
R
V2
3
6
D+
V3
4
5
D-
www.superchip.cn
名称
8
V1
FM100
序号
SOP-8
FM101
SOT23-6
第 1 页 共 9 页
Version 1.1
深圳市富满电子集团股份有限公司
SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD.
快速充电接口 IC
FM100/FM101(文件编号:S&CIC1325)
内部框图
BYPASS
(BP)
REFERENCE
R
BANDGAP
+
+
-
3.9V
-
6V
2V
+
GND
-
0.0325V
OUTPUT
INHIBIT
S
V3
SET
R
CONTROL
LOGIC
D+
Q
_
Q
CLR
D-
N5
N3
+
V2
-
(LOOKUP
TABLE)
N2
0.325V
19.85KΩ
+
V1
2V
-
N1
N4
GROUND
(GND)
典型应用电路图
VOUT
D1
D+
C1
R6
R1
DRDAT_LKG
GND
CBP
RBP
U3
BP
R5
R4
U1
R3
TL431
V3
D+
V2
D-
V1
R
GND
R2
www.superchip.cn
RREF
第 2 页 共 9 页
Version 1.1
深圳市富满电子集团股份有限公司
SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD.
快速充电接口 IC
FM100/FM101(文件编号:S&CIC1325)
绝对最大额定值
旁路引脚电压........................................................................................................................................-0.3 to 9 V
参考引脚电压........................................................................................................................................-0.3 to 9 V
V1/V2/V3 引脚电压................................................................................................................................-0.3 to 9 V
D+/D-引脚电压......................................................................................................................................-0.3 to 5 V
旁路引脚电流.............................................................................................................................................. 25 mA
V1/V2/V3 引脚电流.................................................................................................................................... 0.5 mA
D+/D 引脚电流................................................................................................................................................1mA
工作结温.........................................................................................................................................-40 °C to +150
工作环境温度.............................................................................................................................. -10 °C to 105 °C
存储温度..................................................................................................................................... -65 °C to 150 °C
焊接温度...................................................................................................................................... ……….. 260 °C
电气参数
参数
符号
BP 钳位电压
测试条件
最小值
典型值
最大值
单位
VBP
6.0
6.2
6.4
V
上电复位阈值电压
VBP(RESET)
2.4
2.7
3.0
V
旁路引脚电流
IBPSC
120
uA
参考引脚电压
VR
1.18
1.23
1.28
V
数据监测电压
VDET(0.6V)
0.25
0.325
0.4
V
输出选择参考电压
VSEL(3.3V)
1.8
2
2.2
V
12 V/20 V 输出
抑制阈值
VINH
VBP-0.6
配置信号去抖动延时
TDAT(SHORT)
D+高电平维持时间
TGLITCH(BC)
VBP= 4.3 V, TJ= 25 °C
N1 = N2 = N3 = Off
VOUT≥ 0.8 V
See Figure 5
V
20
30
40
mS
1000
1200
1400
mS
20
30
40
mS
20
25.0
30
KΩ
DONE
输出电压等待时间
TGLITCH(V)
CHANGE
D-下拉电阻
RDM(DWN)
开关 N1 导通电阻
RDS(ON)N1
IN1= 200 µA
25
Ω
开关 N2 导通电阻
RDS(ON)N2
IN2= 200 µA
25
Ω
开关 N3 导通电阻
RDS(ON)N3
IN3= 200 µA
25
Ω
开关 N4 导通电阻
RDS(ON)N4
IN4= 200 µA
100
Ω
开关 N5 导通电阻
RDS(ON)N5
IN5 = 200 µA, V(D+)≤ 3.6
V
40
Ω
电容
CDCP(PWR)
1
nF
www.superchip.cn
第 3 页 共 9 页
Version 1.1
深圳市富满电子集团股份有限公司
SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD.
快速充电接口 IC
FM100/FM101(文件编号:S&CIC1325)
功能描述
FM100/FM101 是一种低成本的 HVDCP 专用充电端口控制芯片,支持 QC 2.0 规范,支持 PI 如 TOPSwitch 和
TinySwitch 系列电源管理芯片。FM100/FM101 还支持其他的解决方案,与传统的反馈如光耦和次级反馈调节方
案 TL431。
FM100/FM101 支持 QC 2.0 快速充电的 Class A 级(5V、9V 或 12V)或 Class B 级(5V、9V、 12V 或 20V)
,
可自动检测无论是 QC 2.0 设备或传统 PD 符合 USB DCP 1.2 规范的设备。
旁路钳位功能
当电流通过外部电阻 RBP 时,内部钳位电路将钳制旁路引脚 BP 电压为 6.2V,因此 FM100/FM101 的外部供电
支持 5V-20V 的宽电源电压范围。推荐值:RBP=4.53KΩ,CBP=220nF。
旁路引脚电压
FM100/FM101 旁路引脚电压电路复位:当旁路引脚电压低于 2.7V 时必须上升为 3.0V 才能正常工作。
参考输入
参考电阻 RREFT 引脚连接到内部基准,并提供精确的参考电流供给内部时钟电路,建议值:RREFT=127KΩ
QC 2.0 接口
FM100/FM101 在上电时接通 N5,
在 30ms 或是更短的时间旁路引脚电压已达到 4V。开关 N4 和输出开关 N1-N3
关闭。默认的输出电压为 5V。当 D+与 D-短路时,AC-DC 适配器正常工作并符合 USB DCP 1.2。开关 N5 接通
以后,FM100/FM101 开始监测 D+的电压,如果 D+电压连续保持 0.325V 以上(且低于 2.0V)至少 1.25S,
FM100/FM101 将进入 QC 2.0 操作模式,如果 D+电压低于 0.325V,FM100/FM101 将重置计时器并停留在 USB
DCP 1.2 规范模式,默认输出电压为 5V。
一旦 FM100/FM101 进入快速充电 2.0 工作模式,N5 将被关闭,N4 接通连接 19.53 KΩ的下拉电阻。只要 D-电
压至少有 1ms 降到很低(<0.325V)FM100/FM101 将针对不同的 D+/D-控制电压信号输出对应电压(见下表)
。
www.superchip.cn
D+
D-
Output
开关状态
0.6V
0.6V
12V
N1=N2=ON,N3=OFF
3.3V
0.6V
9V
N1= ON,N2=N3=OFF
3.3V
3.3V
20V
N1=N2= N3=ON
0.6V
GND
5V(默认)
N1=N2= N3= OFF
第 4 页 共 9 页
Version 1.1
深圳市富满电子集团股份有限公司
SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD.
快速充电接口 IC
FM100/FM101(文件编号:S&CIC1325)
应用方案:
TC1202+FM100
CY1
1000U/25V
3
34
7
D1
D+
DRDAT
GND
TC1202
AK
2
PC817C
GND
CBP
R5
104 2.2K
3 U2
RV1 6.2K
RV2 8.2K
TL431
9.53K REF2
1
103
C8
G
GND
GND
RREF
U1
C5
4.3K RBP
8
7
6
5
GND
10K R7
1
2
3
4
GND
220nF/25V
1
22U25V
Vout
C7
FR107
GND
C2
3mH
C6
GND
2.2K R8
GND
L2
331R R6
GND
MBR20100CT
8
390K
2.2M R4
AC
332
C3
EE20
12
C4
200K R2
C1
200K R3
10U400V
10U400V
V-
RB
4
2
AC
ABS1
1
1000uH
1
V+
AC
3
AC
10R/0.5W
JN102M
4.7K
L1
1000U/25V
R1
FR1
RV3 3.3K
127K
1
2
3
4
8
7
6
5
FM100
GND
PCB 图
www.superchip.cn
第 5 页 共 9 页
Version 1.1
深圳市富满电子集团股份有限公司
SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD.
快速充电接口 IC
FM100/FM101(文件编号:S&CIC1325)
变压器规格
一、
结构图
骨架类型
PIN 数目
4+4
EE20 卧式、PC40
二、
针距
5.0mm
排距
12.8mm
备注
卧式
原理图
1
N1初级
5
1
2
3
4
胶带
N2反馈
胶带
N3次级
胶带
N1初级
骨架
N3次级
4
3
8
8
N2反馈
7
6
5
脚朝 上
2
三、
绕制要求
绕组
绕制要求
匝数
圈 数 *根 数
N1 初 级
从 Pin3 起到 Pin1 收、密绕
110Ts
Ø0.20*1P
N3 次 级
从 Pin8 起到 Pin7 收、密绕
11Ts
Ø0.50*2P
备注:1、PIN5、8OUT;
2、线包包黄色玛拉胶纸,绕线时请注意绕线方向,避免绕组起收脚交叉,绕线必须平整
(初级一定不要交叉);
3、磁芯加气隙,真空锓油,烤箱烘干,另变压器骨架上需贴上名称和供应商标签以方便区分
4、变压器磁芯及骨架需点胶;
四、
电气要求
1、电感量:Lp(N1)1.2mH±5%;
2、漏感量:Ls(N1)≦60uH;
3、耐压:PRI(初级N1)---SEC(次级N3)3000VAC/5ma/60s
PRI(初级N1)/SEC(次级N3)---CORE 磁芯 1500VAC/5ma/60s
www.superchip.cn
第 6 页 共 9 页
Version 1.1
深圳市富满电子集团股份有限公司
SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD.
快速充电接口 IC
FM100/FM101(文件编号:S&CIC1325)
BOM 表
序号
1
元件名称
桥堆
型号&规格
ABS10
封装
单位
组成用量
插件位置
BR
PCS
1
BR
2
电感
1000uH/1W
L-3.5
PCS
1
L1
3
电解电容
10uF/400V±20%
10×17
PCS
2
C1、C3
4
高频低阻电解电容
22uF/50V±20%
5×8
PCS
1
C2
5
涤纶电容
332/250V±20%
CAP-4
PCS
1
C4
6
涤纶电容
2A103P/J
CAP-4
PCS
1
C5
7
固态电容
U12DB62F-RV0
6×12
PCS
1
C6
8
高频低阻电解电容
1000uF/25V±20%
8×12
PCS
1
C7
9
贴片电容
104P/50V±20%
0805
PCS
1
C8
10
贴片电容
22OnF/25V±20%
0805
PCS
1
CBP
11
Y 电容
102M/400V
Y2
PCS
1
CY1
12
贴片电阻
330Ω±5%
0805
PCS
1
R6
13
贴片电阻
2.2k±5%
0805
PCS
1
R5
14
贴片电阻
10K±5%
0805
PCS
1
R7
15
贴片电阻
9.53K±5%
0805
PCS
1
REF2
16
贴片电阻
2.2M±5%
1206
PCS
1
R4
17
贴片电阻
4.7K±5%
0805
PCS
1
R1
18
贴片电阻
2.2K±5%
0805
PCS
1
R8
19
贴片电阻
100K±5%
1206
PCS
1
R3
20
贴片电阻
127K±5%
0805
PCS
1
RREF
21
贴片电阻
4.3K±5%
0805
PCS
1
RBP
22
贴片电阻
6.2K±5%
0805
PCS
1
RV1
23
贴片电阻
390K±5%
0805
PCS
1
RDAT
24
贴片二极管
DO-214AC
PCS
1
D1
25
插件二极管
MBR20100CT
TO-220AB
PCS
1
D2
26
TL431
TL431
SOT-23-1
PCS
1
TL431
27
光耦
PC817
DIP-4
PCS
1
PC817
28
保险电阻
10Ω/0.5W
RAX-1/4W-L-4.0
PCS
1
FR1
29
变压器
EE20 卧式 4+4
PCS
1
T1
30
USB 底座
长体
PCS
1
USB
31
IC
TC1202
DIP-8
PCS
1
IC
32
IC
FM100/FM101
SOP-8
PCS
1
IC
33
AC 电子线
红
PCS
2
AC
34
DC 电子线
红、白
φ0.16×60mm
φ0.16×60mm
PCS
2
GND、VCC
www.superchip.cn
M7
第 7 页 共 9 页
Version 1.1
深圳市富满电子集团股份有限公司
SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD.
FM100/FM101(文件编号:S&CIC1325)
快速充电接口 IC
备注:参数仅供参考!
封装信息
FM100
SOP-8
www.superchip.cn
第 8 页 共 9 页
Version 1.1
深圳市富满电子集团股份有限公司
SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD.
FM100/FM101(文件编号:S&CIC1325)
FM101
快速充电接口 IC
SOT23-6
www.superchip.cn
第 9 页 共 9 页
Version 1.1
