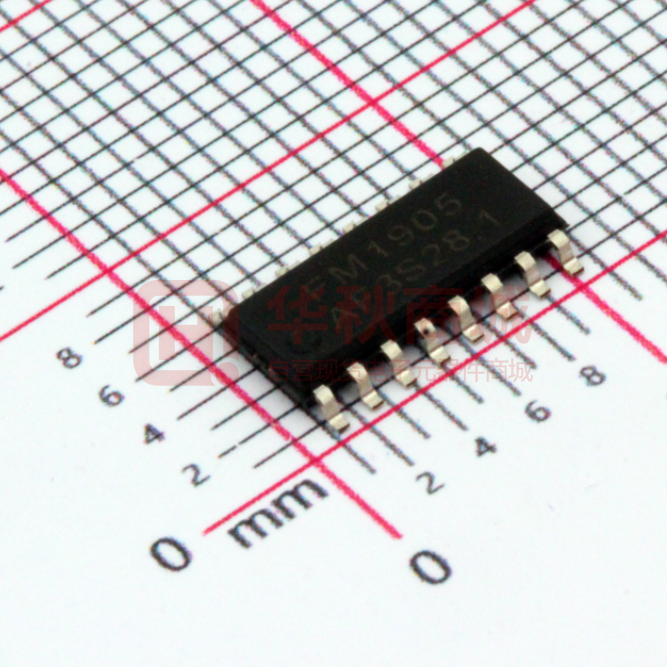

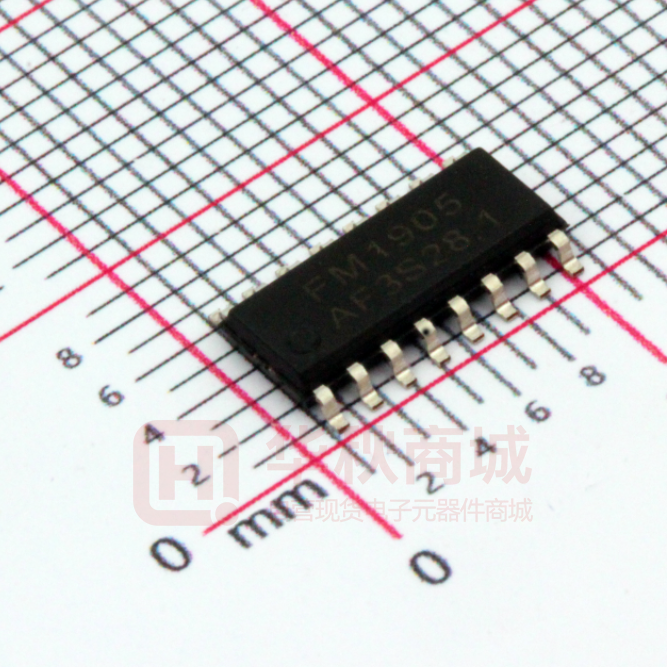

FM1905

深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM1905(文件编号：S&CIC1190) 6×4 点阵 LCD 驱动 IC 概述 FM1905 是 24 点、内存映象和多功能的 LCD 驱动器，FM1905 的软件配置特性使它适用于多种 LCD 应用场合， 包括 LCD 模块和显示子系统。用于连接主控制器和 FM1905 的管脚只有 3 条，FM1905 还有一个节电命令用于降 低系统功耗。 特点          工作电压 3.0 ~5.0V 内嵌 256KHz RC 振荡器 可外接 32KHz 晶片或 256KHz 频率源输入 可选 1/2 或 1/3 偏压和 1/2 1/3 或 1/4 的占空 比 片内时基频率源 蜂鸣器可选择两种频率 节电命令可用于减少功耗 内嵌时基发生器和看门狗定时器（WDT） 时基或看门狗定时器溢出输出          八个时基/看门狗定时器时钟源 一个 6×4 的 LCD 驱动器 一个内嵌的 32×4 位显示 RAM 内存 三线串行接口 片内 LCD 驱动频率源 软件配置特征 数据模式和命令模式指令 三种数据访问模式 提供 VLCD 管脚用于调整 LCD 操作电压 内部框图 CSB：片选 WRB、DATA：串行接口 COM0~COM3、SEG8、SEG11、SEG14、SEG17、SEG20、SEG23：LCD 输出 www.superchip.cn 第 1 页 共 12 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM1905(文件编号：S&CIC1190) 6×4 点阵 LCD 驱动 IC 引脚示意图及说明 1 2 SOP-16 D 序号 名称 CSB 1 16 SEG8 W RB 2 15 SEG11 DATA 3 14 SEG14 VSS 4 13 SEG17 VLCD 5 12 SEG20 VDD 6 11 SEG23 COM0 7 10 COM3 COM1 8 9 COM2 I/O 1 CSB I 2 WRB I 3 DATA I/O 4 VSS -- 5 VLCD 6 C 说明 片选输入，接一上拉电阻。 当/CS 为高电平，读写 FM1905 的数据和命令无效，串行接口电路复位；当/CS 为低电平和作为输入时，读写 FM1905 的数据命令有效。 WRITE 脉冲输入，接一上拉电阻。 在/WR 信号的上升沿，DATA 线上的数据写到 FM1905。 外接上拉电阻的串行数据输入/输出 负电源；地。 I LCD 电源输入。 VDD -- 正电源。 COM0~COM3 O LCD 公共输出口。 11 SEG23 O LCD 段输出口。 12 SEG20 O LCD 段输出口。 13 SEG17 O LCD 段输出口。 14 SEG14 O LCD 段输出口。 15 SEG11 O LCD 段输出口。 16 SEG8 O LCD 段输出口。 7~10 极限最大额定值 B 供应电压：-0.3V~5.5V 输入电压：Vss-0.3V~VDD+0.3V www.superchip.cn 贮存温度：-50℃~125℃ 工作温度：-25℃~75℃ 第 2 页 共 12 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM1905(文件编号：S&CIC1190) 6×4 点阵 LCD 驱动 IC D.C.电气特性 参数 符号 最小值 典型值 最大值 单位 工作电压 VDD 3.0 -- 5.0 V 待机电流 ISTB -- 0.1 5.0 -- 0.3 10.0 -- 150 300 -- 300 600 -- 60 120 -- 120 240 -- 100 200 -- 200 400 0 -- 0.6 0 -- 1.0 2.4 -- 3.0 4.0 -- 5.0 0.5 1.2 -- 1.3 2.6 -- -0.4 -0.8 -- -0.9 -1.8 -- 80 150 -- 150 250 -- -80 -120 -- -120 -200 -- 60 120 -- 120 200 -- -40 -70 -- -70 -100 -- 40 80 150 30 60 100 IDD 工作电流 IDD IDD 输入低电平电压 VIL 输入高电平电压 VIH DATA, BZ, /BZ, /IRQ IOL1 DATA, BZ, /BZ IOH1 LCD 公共口漏电流 IOL2 LCD 公共口源电流 IOH2 LCD 段管脚漏电流 IOL3 LCD 段管脚源电流 IOH3 上拉电阻 RPH www.superchip.cn 第 3 页 共 12 页 uA uA uA uA V V mA mA uA uA uA uA KΩ 测试条件 VDD 条件 -3V 5V 3V 5V 3V 5V 3V 5V 3V 5V 3V 5V 无负载 省电模式 无负载 片内 RC 振荡器 无负载 晶振 无负载 外部时钟源 DATA, /WR, /CS, /RD DATA, /WR, /CS, /RD 3V VOL=0.3V 5V VOL=0.5V 3V VOH=2.7V 5V VOH=4.5 V 3V VOL=0.3V 5V VOL=0.5V 3V VOH=2.7V 5V VOH=4.5 V 3V VOL=0.3V 5V VOL=0.5V 3V VOH=2.7V 5V VOH=4.5 V 3V 5V DATA, WR-, CS- Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM1905(文件编号：S&CIC1190) 6×4 点阵 LCD 驱动 IC A.C.电气特性 测试条件 参数 符号 fSYS1 系统时钟 最小值 256 -- -- 256 -- 32.768 fSYS2 fLCD COM 时钟周期 tCOM 串行数据时钟 (WR) fCLK1 串行数据时钟(RD) fCLK2 声音频率 fTONE DATA 管脚输出延迟时间 tDD 最大值 -- 单位 KHz KHz 32.768 256 fSYS3 LCD 时钟 典型值 KHz 256 VDD 3V 5V 3V 5V 3V 5V -- FSYS1/1024 -- -- FSYS2/128 -- -- FSYS3/1024 -- -- n/fLCD -- -- -- 150 -- -- 300 -- -- 75 -- -- 150 -- 2.0 or 4.0 -- KHz -- -- -- 2 us 3V --- -- 1 us 5V 条件 片内 RC 振荡器 晶振 外部时钟源 片内 RC 振荡器 Hz -- 晶振 外部时钟源 S KHz KHz n: COM 个数 3V 5V 3V 5V Duty cycle 50% Duty cycle 50% 片内 RC 振荡器 3V 串行接口复位脉冲宽度 (Figure 3) tCS -- 250 -- ns 5V CS- 5V www.superchip.cn 第 4 页 共 12 页 Version 1.0 2 3 4 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM1905(文件编号：S&CIC1190) 6×4 点阵 LCD 驱动 IC 典型应用电路 主控制器与 FM1905 组成显示系统，参见下图： CSB GND VDD W RB *VR uC VLCD *R DATA COM0~COM3 SEG8~SEG23 1/2 or 1/3Bias, 1/2, 1/3 or 1/4 Duty LCD Parel 注意：1. VLCD
