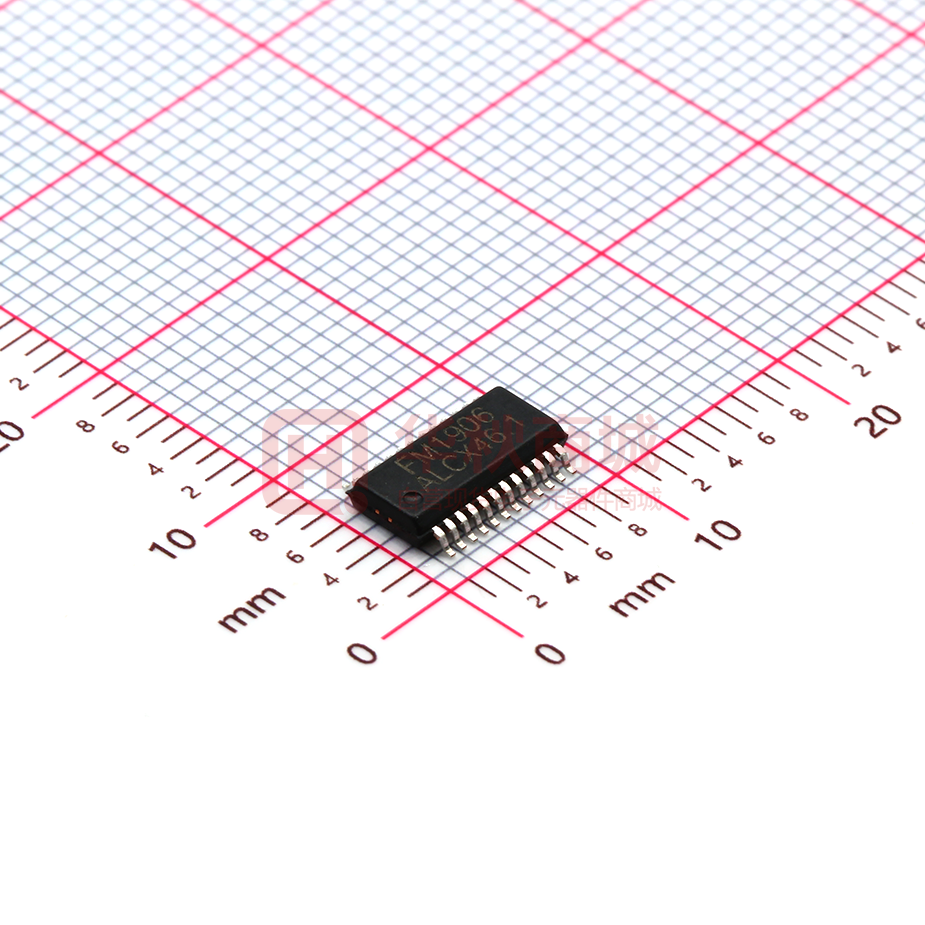

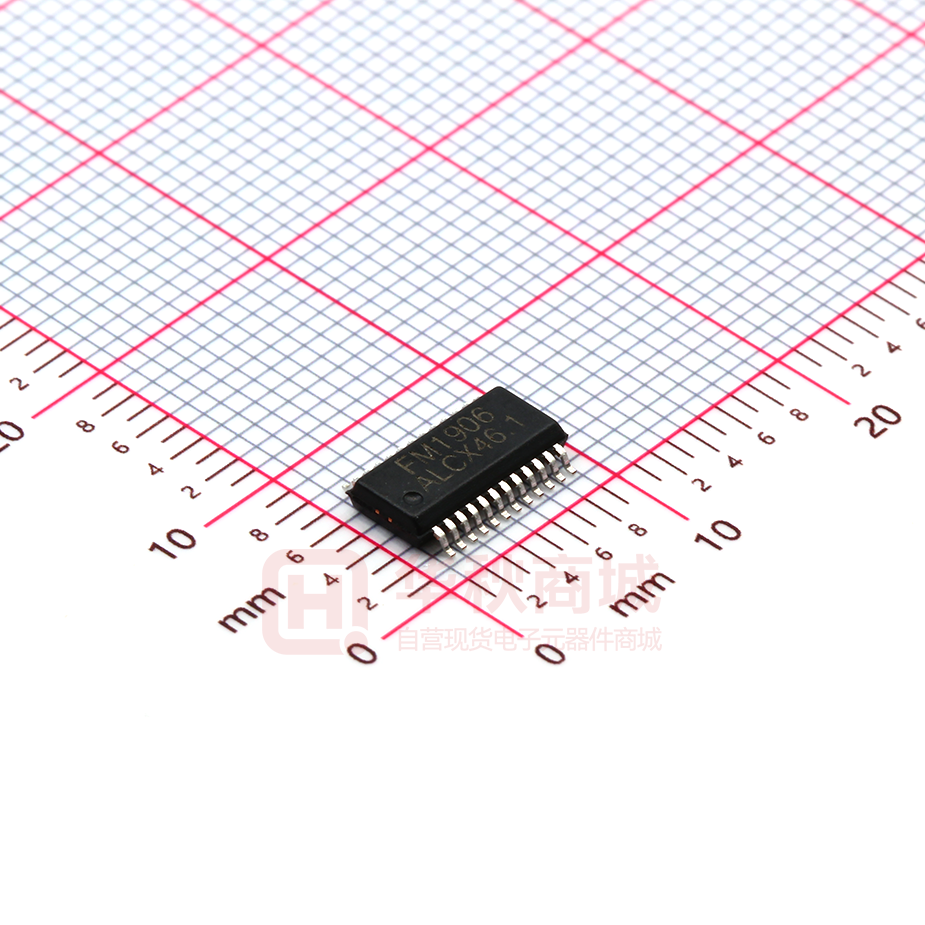

FM1906

深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM1906(文件编号：S&CIC1191) 13×4 点阵 LCD 驱动 IC 概述 FM1906 是 52 点、内存映象和多功能的 LCD 驱动器，FM1906 的软件配置特性使它适用于多种 LCD 应用场合， 包括 LCD 模块和显示子系统。用于连接主控制器和 FM1906 的管脚只有 4 条，FM1906 还有一个节电命令用于降 低系统功耗。 特点          工作电压 3.0 ~5.0V 内嵌 256KHz RC 振荡器 可外接 32KHz 晶片或 256KHz 频率源输入 可选 1/2 或 1/3 偏压和 1/2 1/3 或 1/4 的占空 比 片内时基频率源 蜂鸣器可选择两种频率 节电命令可用于减少功耗 内嵌时基发生器和看门狗定时器（WDT） 时基或看门狗定时器溢出输出          八个时基/看门狗定时器时钟源 一个 13×4 的 LCD 驱动器 一个内嵌的 32×4 位显示 RAM 内存 四线串行接口 片内 LCD 驱动频率源 软件配置特征 数据模式和命令模式指令 三种数据访问模式 提供 VLCD 管脚用于调整 LCD 操作电压 内部框图 CSB：片选 WRB、RDB、DATA：串行接口 COM0~COM3、SEG2~SEG26：LCD 输出 www.superchip.cn 第 1 页 共 12 页 Version 1.0 深圳市富满电子集团股份有限公司 4 5 6 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM1906(文件编号：S&CIC1191) 13×4 点阵 LCD 驱动 IC 引脚示意图及说明 SSOP-24 序号 名称 SEG4 1 24 SEG6 SEG2 2 23 SEG8 CSB 3 22 SEG10 RDB 4 21 SEG12 W RB 5 20 SEG14 DATA 6 19 SEG16 VSS 7 18 SEG18 VLCD 8 17 SEG20 VDD 9 16 SEG22 COM0 10 15 SEG24 COM1 11 14 SEG26 COM2 12 13 COM3 I/O 说明 1 SEG4 O LCD 段输出口。 2 SEG2 O LCD 段输出口。 3 CSB I 4 RDB I 5 WRB I 6 DATA I/O 7 VSS -- 负电源；地。 8 VLCD I LCD 电源输入。 9 VDD -- 正电源。 COM0~COM3 O LCD 公共输出口。 14 SEG26 O LCD 段输出口。 15 SEG24 O LCD 段输出口。 16 SEG22 O LCD 段输出口。 17 SEG20 O LCD 段输出口。 18 SEG18 O LCD 段输出口。 10~13 www.superchip.cn 片选输入，接一上拉电阻。 当 CSB 为高电平，读写 FM1906 的数据和命令无效，串行接口电路复位；当 CSB 为低电平和作为输入时，读写 FM1906 的数据命令有效。 READ 脉冲输入，接一上拉电阻。 在 RDB 信号的下降沿，FM1906 内存的数据被读到 DATA 线上，主控制器可 以在下一个上升沿时锁存这些数据。 WRITE 脉冲输入，接一上拉电阻。 在/WR 信号的上升沿，DATA 线上的数据写到 FM1906。 外接上拉电阻的串行数据输入/输出 第 2 页 共 12 页 Version 1.0 Title Size Number Revision 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM1906(文件编号：S&CIC1191) 13×4 点阵 LCD 驱动 IC 19 SEG16 O LCD 段输出口。 20 SEG14 O LCD 段输出口。 21 SEG12 O LCD 段输出口。 22 SEG10 O LCD 段输出口。 23 SEG8 O LCD 段输出口。 24 SEG6 O LCD 段输出口。 极限最大额定值 供应电压：-0.3V~5.5V 输入电压：Vss-0.3V~VDD+0.3V 贮存温度：-50℃~125℃ 工作温度：-25℃~75℃ D.C.电气特性 参数 符号 最小值 典型值 最大值 单位 工作电压 VDD 3.0 -- 5.0 V 待机电流 ISTB -- 0.1 5.0 -- 0.3 10.0 -- 150 300 -- 300 600 -- 60 120 -- 120 240 -- 100 200 -- 200 400 0 -- 0.6 0 -- 1.0 2.4 -- 3.0 4.0 -- 5.0 0.5 1.2 -- 1.3 2.6 -- -0.4 -0.8 -- -0.9 -1.8 -- 80 150 -- 150 250 -- -80 -120 -- -120 -200 -- 60 120 -- 120 200 -- IDD 工作电流 IDD IDD 输入低电平电压 VIL 输入高电平电压 VIH DATA, BZ, /BZ, /IRQ IOL1 DATA, BZ, /BZ IOH1 LCD 公共口漏电流 IOL2 LCD 公共口源电流 IOH2 LCD 段管脚漏电流 IOL3 www.superchip.cn 第 3 页 共 12 页 uA uA uA uA V V mA mA uA uA uA 测试条件 VDD 条件 -3V 5V 3V 5V 3V 5V 3V 5V 3V 5V 3V 5V 无负载 省电模式 无负载 片内 RC 振荡器 无负载 晶振 无负载 外部时钟源 DATA, /WR, /CS, /RD DATA, /WR, /CS, /RD 3V VOL=0.3V 5V VOL=0.5V 3V VOH=2.7V 5V VOH=4.5 V 3V VOL=0.3V 5V VOL=0.5V 3V VOH=2.7V 5V VOH=4.5 V 3V VOL=0.3V 5V VOL=0.5V Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM1906(文件编号：S&CIC1191) LCD 段管脚源电流 IOH3 上拉电阻 RPH 13×4 点阵 LCD 驱动 IC -40 -70 -- -70 -100 -- 40 80 150 30 60 100 uA KΩ 3V VOH=2.7V 5V VOH=4.5 V 3V 5V DATA, WR-, CS- A.C.电气特性 参数 符号 fSYS1 系统时钟 最小值 典型值 最大值 -- 256 -- -- 256 -- 32.768 fSYS2 LCD 时钟 fLCD COM 时钟周期 tCOM 串行数据时钟 (WR) fCLK1 串行数据时钟(RD) fCLK2 声音频率 fTONE DATA 管脚输出延迟时间 串行接口复位脉冲宽度 (Figure 3) www.superchip.cn tDD KHz KHz 32.768 256 fSYS3 单位 KHz 256 测试条件 VDD 3V 5V 3V 5V 3V 5V -- FSYS1/1024 -- -- FSYS2/128 -- -- FSYS3/1024 -- -- n/fLCD -- -- -- 150 -- -- 300 -- -- 75 -- -- 150 -- 2.0 or 4.0 -- KHz -- -- -- 2 us 3V --- -- 1 us 5V 条件 片内 RC 振荡器 晶振 外部时钟源 片内 RC 振荡器 Hz -- 晶振 外部时钟源 S KHz KHz n: COM 个数 3V 5V 3V 5V Duty cycle 50% Duty cycle 50% 片内 RC 振荡器 3V tCS -- 250 -- ns 5V CS- 5V 第 4 页 共 12 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM1906(文件编号：S&CIC1191) 13×4 点阵 LCD 驱动 IC 典型应用电路 1 2 3 主控制器与 FM1906 组成显示系统，参见下图： CSB WRB V DD WRB GND *VR uC V LCD *R DATA COM0~COM3 SEG2~SEG26 1/2 or 1/3Bias, 1/2, 1/3 or 1/4 Duty LCD Parel 注意：1. VLCD
