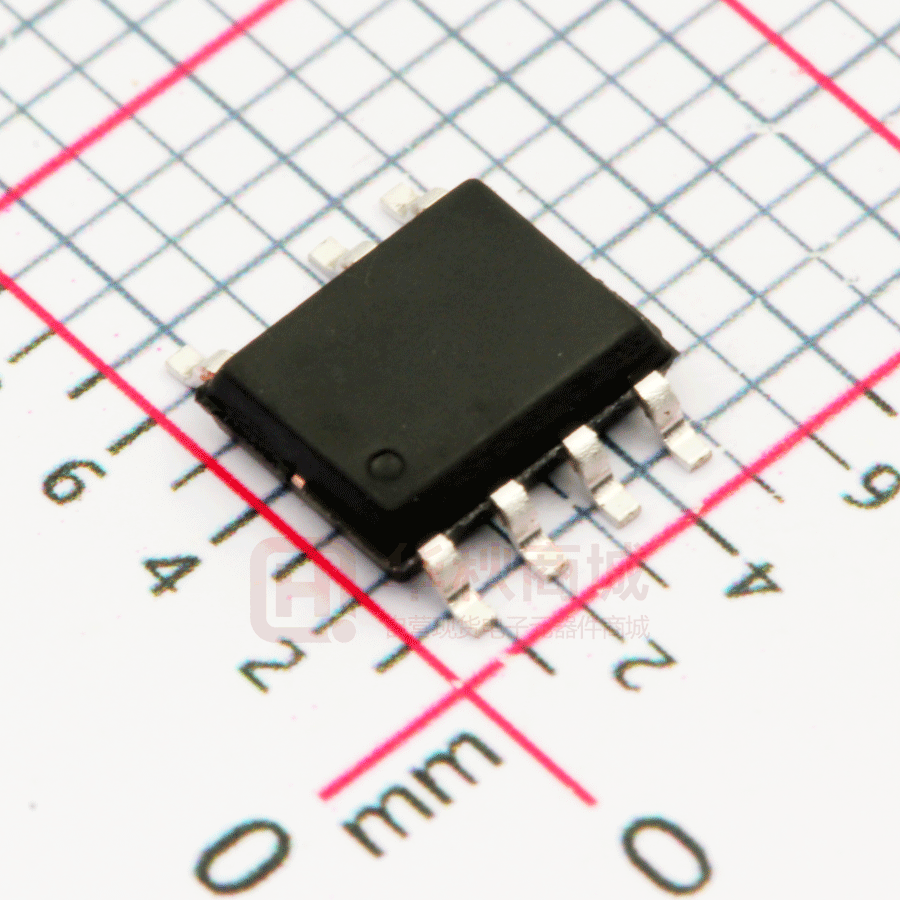

FM3773AE

深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM3773AE(文件编号：S&CIC1611) 低功耗离线式恒流/恒压 PSR 控制器 概述 FM3773AE 是一种高性能的交流/直流用于电池充电器和适配器的电源控制器，内置 850V 功率三极管。该设备采 用脉冲频率调制（PFM）的方法来建立非连续导通模式（DCM）反激式电源。 FM3773AE 提供精确的恒定电压，恒定电流（CV / CC）不需要光耦合器和二次控制电路调节。它也消除了环路 补偿电路的需要，同时保持良好的稳定性。FM3773AE 可以实现良好的调节和较高的平均效率，满足空载损耗小于 100mW。 FM3773AE 有一个专有的输出电缆压降补偿功能，即输出线损补偿，线损补偿内置(线损补偿大小可以通过外部 FB 电阻调节)，可以有效补偿输出电流在输出线上的损耗压降。 型号 内置三极管参数 封装形式 FM3773AE 0.83*0.83 850V SOP-7 特点           原边反馈控制高精度恒流、恒压 100mW 待机功耗 内置线损补偿 4 5 恒流变化下，可调直流线补偿 随机频率抖动调制减少系统电磁干扰 开路保护 过压保护 短路保护 6 过温保护 封装形式：SOP-7 应用   D 手机、无绳电话、PDA、MP3 和其他便携式设备等 的适配器、电池充电器。 LED 驱动电流   线性电源和 RCC 开关电源升级换代的最佳选择 备用供电电源等 引脚示意图及说明 7 FB 1 CS 2 VCC 3 6 C E 4 5 C SOP-7 www.superchip.cn GND 序号 名称 1 FB 采样电压 2 CS 电流检测引脚 3 VCC 电源 4 E 内部三极管发射极 5、6 C B 内部三极管集电极 7 GND 芯片地 C 第 1 页 共 5 页 Version 1.0 A Title 引脚说明 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM3773AE(文件编号：S&CIC1611) 低功耗离线式恒流/恒压 PSR 控制器 绝对最大额定值 参数 符号 典型值 电源电压 VCC -0.3 to 30 V CS 电压 VCS -0.3 to 7 V FB 输入电压 VFB -40 to 8.5 V 源极输出电流 ISOURCE 内部限制 A 工作结 TJ 150 ℃ 储存温度 TST -65 to 150 ℃ 焊接温度 TLEAD 300 ℃ 热阻 JA 250 ℃/W 2000 V ESD 单位 电气参数 参数 符号 启动阈值 最小工作电压 条件 最小值 典型值 最大值 单位 VST 13 15.8 18 V VUVLO 3.5 4.5 5 V 0 0.2 6 待机电流部分 启动电流 IST VCC=VTH(ST)-1V 启动前 工作电流 ICC 静态电流 500 uA 驱动输出部分 输出电流 ISINK Apply 1V @ OUT pin ISOURCE 150 200 330 mA 24 30 40 mA TOFFMAX 18 ms 电流检测部分 CC 模式下电流检测门限电压 VCSI 500 mV 轻负载是电流检测阈值电压 VCS2 330 mV 前沿消隐 TLEB 500 ns 最小电源开关 反馈输入部分 FB 引脚输入阻抗 RFB 信息反馈 VFB VFB=2V 1 1.6 2 MΩ 3.94 4 4.06 V 6 6.5 7 V 保护部分 过电压 VFBOVP TONPMAX www.superchip.cn 25 第 2 页 共 5 页 uS Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM3773AE(文件编号：S&CIC1611) 低功耗离线式恒流/恒压 PSR 控制器 典型性能特性 www.superchip.cn 第 3 页 共 5 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM3773AE(文件编号：S&CIC1611) 低功耗离线式恒流/恒压 PSR 控制器 典型应用电路图 www.superchip.cn 第 4 页 共 5 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM3773AE(文件编号：S&CIC1611) 低功耗离线式恒流/恒压 PSR 控制器 封装信息 SOP-7 www.superchip.cn 第 5 页 共 5 页 Version 1.0
