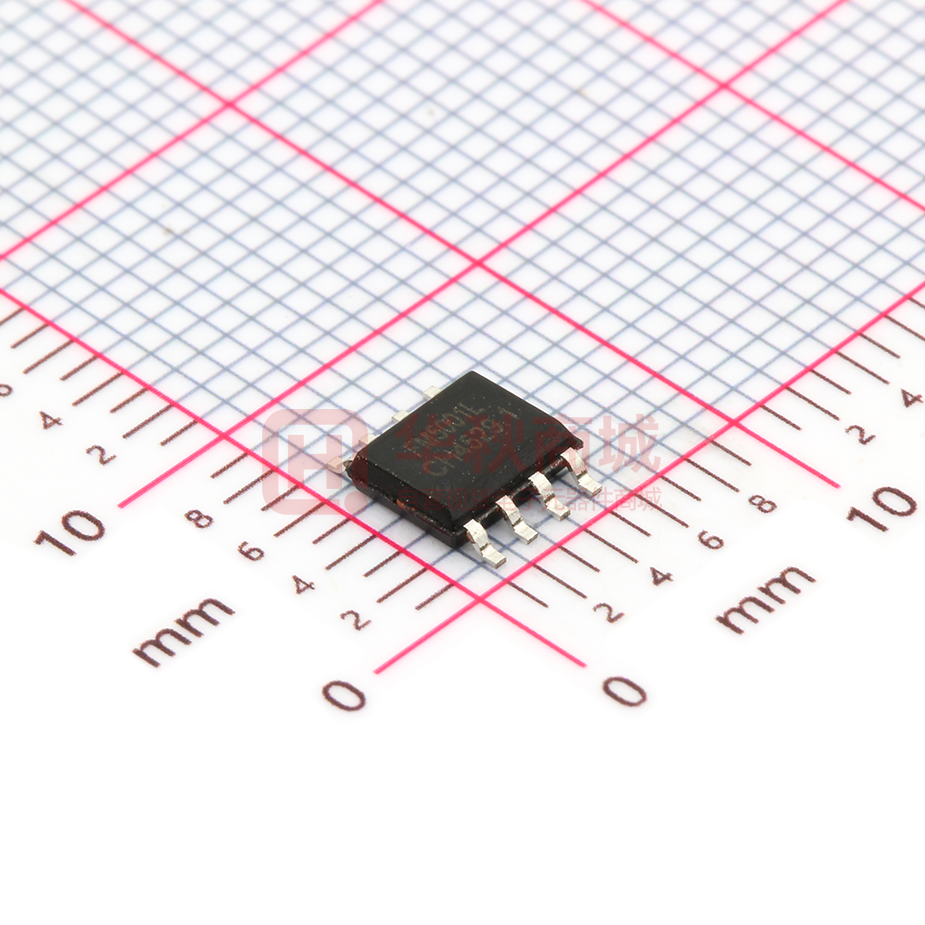

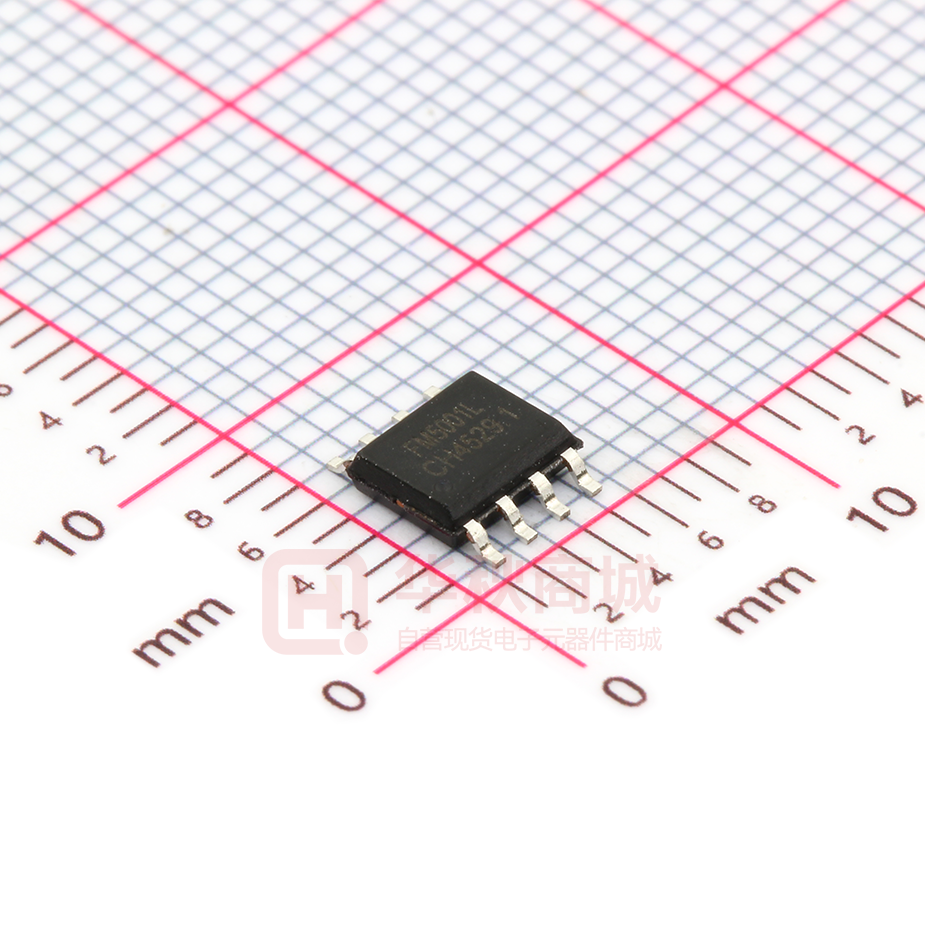

FM5001L

深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. 手持 3 档风扇专用 IC FM5001L(文件编号：S&CIC1408) 概述 FM5001L是一款集成了锂电池充电管理，锂电池保护，DC-DC升压限流，3档风量可调风扇驱动功能于一体 的电源管理IC；专用于采用锂电池供电的便携式风扇。 FM5001L集成了包括涓流充电，恒流充电和恒压充电全过程的充电方式，带充电指示及满电指示灯；支持 风扇驱动功能，内置3档可调节风量控制，支持放电LED指示；当电池电压小于2.9V时，FM5001L系统进入欠压 状态，整个系统电流为30uA；内置恒定恒流充电电流600mA。 FM5001L具有多重保护设计，包括负载过流保护，充电时防倒灌保护，短路防锁定，软启动保护，锂电过 放保护，过温及欠压保护等。 特点           0.6A 锂电池充电 支持 6V 电机驱动控制，3 档风量可调 支持单按键开关 充电电压精度：±1.0%；升压电压精度：±4.0% 过流保护（OCP），过压保护（OVP），短路保护（SCP），过温保护（OTP） ESD 2KV，可靠性高 极低的 BOM 成本 待机电流 30uA 支持 4.2、4.35V 电池 封装形式：ESOP8 应用  使用锂电池供电的便携式风扇 www.superchip.cn 第 1 页 共 7 页 Version 1.1 3 4 5 6 深圳市富满电子集团股份有限公司 D SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. 手持 3 档风扇专用 IC FM5001L(文件编号：S&CIC1408) 引脚示意图及说明 2 序号 名称 1 SW 2 VOUT 3 FAN 风扇控制端 4 VCC 5V 电源输入端 5 LED0 充电指示 LED 接口 6 VBAT 电池正极 7 SWCH1 8 LED1 风扇工作指示灯 9 EPAD 芯片底部焊盘，必须接地端 3 SW 1 8 LED1 VOUT 2 7 SWCH1 VBAT LED0 9 FAN 3 6 VCC 4 5 ESOP-8 引脚说明 压功率 NMOS 漏极 C 4 升压输出，风量不同输出不同 风扇档位开关 B 典型应用电路图 3 档风量应用电路 A Title Size Number Revision B BAT+ 3 BAT+ Date: File: L1 3.3UH 4 5 C3 106 D2 SS24 1 2 + D1 SS14 + C6 C1 22UF 3 47UF A FM5001 SW Sheet of Drawn By : 6 VOUT 7 SWCH1 GND FAN 6 VBAT VCC LED0 9 1 2 3 4 5 www.superchip.cn 第 2 页 共 7 页 S1 SWCH1 BAT+ LED1 充电 灯 R1 C4 106 风扇灯 C5 5 USB1 VCC DD+ AGND GND LED3 8 LED1 104 4 C7 104 15-Jun-2016 \\192.168.0.11\工程部图纸\程芬\1.ddb DA PE 电机 C2 22UF U1 2K LED2 充满灯 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. 手持 3 档风扇专用 IC FM5001L(文件编号：S&CIC1408) 电参数   推荐工作范围 参数 符号 范围 单位 输入电压 VCC 4.3~5.5 V 工作环境温度 TOP -20~85 ℃ 极限参数 参数 额定值 单位 PGND、GND 电压 -0.3~+0.3 V SW 电压 -0.3~+12 V 其它引脚电压 -0.3~+7 V 充电电流 0.6 A 放电电流 0.8 A 储存环境温度 -50~+150 ℃ 工作结温范围 -40~150 ℃ HBM 2000 V MM 200 V 注：最大极限参数是指超出该工作范围 IC 可能会损坏。推荐工作范围是指在该范围内 IC 工作正常，但不完全保 证满足个别性能指示。电气参数定义了器件在工作范围内并且在保证特定性能指示的测试条件下的直流和交流电 气参数规范。对于未给定的上下限参数，该规范不予保证其精度，但其典型值合理反映了器件性能。  电气参数 无特殊说明，VDD=5V，Ta=25℃ 参数 符号 充电输入电压 VDD 预设充电电压 VBAT 测试条件 最小值 典型值 最大值 单位 4.3 5 5.5 V 针对 4.2V 规格 4.15 4.2 4.26 V 针对 4.35V 规格 4.30 4.35 4.4 V △VRECHRG VBAT-VRECHRG BAT 恒流充电电流 IBAT 恒流充电模式 BAT 涓流充电电流 ITRK 涓流充电模式 100 mA 涓流充电阈值电压 VTRK VBAT 上升 2.9 V 涓流充电滞回电压 VTRK_HYS 100 mV 充电温度补偿阈值 TST 110 ℃ TZERO 140 ℃ 3.05 V 再充电阈值电压 充电零电流温度 BAT 低压报警电压 VWN_BAT BAT 放电终止电压 VBAT_END www.superchip.cn 100 500 VBAT 下降 2.8 第 3 页 共 7 页 600 2.9 mV 700 3.0 mA V Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. 手持 3 档风扇专用 IC FM5001L(文件编号：S&CIC1408) BAT 待机电流 ISD_BAT VBAT=3.7V 30 VDD 上升 130 mV VDD 下降 60 mV VDD-VBAT 锁定阈值 VSD 升压输出电压 VOUT ILOAD=0.4A，VBAT=3.7V 过温保护阈值 TSD 温度上升 过温保护滞回 THYS LIT 低电平电压 VLIT ILIT=100mA LED3 驱动电流 ILED3 BAT=4V 50 uA Vfan-0.2v Vfan Vfan+0.2v V 130 140 150 ℃ 20 ℃ 0.6 V 4 mA LED3 低电闪烁频率 FLED3_WN 1 Hz 充电 PMOS 导通电阻 RON_CHRG 300 mΩ 放电 NMOS 导通电阻 RON_NMIS 100 mΩ FOSC 800 KHz 升压电路工作频率 应用说明 恒温充电模式 FM5001L 内部集成了温度反馈环路，充电时，如果芯片内部的温度升高到 110℃，充电电流会随着芯片的 温度升高而降低，从而减小系统功耗，降低温升，当温度升高到 140℃时，充电电流减小为零，由于温度反馈 控制，IC 工作温度最终会稳定在 110℃～130℃之间的某个值。该功能允许用户提高给定电路板功率处理能力的 上限而没有损坏 IC 的风险。芯片内置恒流充电电流 600mA。 边充边放功能 为了在充电中充电电流可以正常供应风扇转动，充电时风扇只工作在 1 档，SWCH1 由档位转换功能变为开 关开关，充电中 SWCH1 只控制风扇的开与关，不可以进行档位切换。无论工作在哪个档位，接入充电后都会 直接切换到 1 档，并且撤除充电后工作在 1 档。 充电模式 如果充电之前锂离子电池电压低于 2.9V，为了保护电池，FM5001L 工作在涓流充电模式，此时充电电流 为正常设定电流的 1/10；当电池电压达到 2.9V 以后，FM5001L 进入恒流充电模式，以设定的电流给电池充电； 当电池电压达到 4.2V 后，FM5001L 工作在恒压充电模式，此时输出电压恒定，充电电流逐渐减小，当充电电 流减小为正常设定电流的 1/10 时，充电过程结束，充电电流降为零。 电池低压保护 启动时，当 BAT 电压大于 3.2V 时,按键或负载接入后升压电路开始工作，工作过程中如果电池电压低于 3.05V，则 LED3 会以 1HZ 频率快闪提醒电量较低，当电池电压低于 2.9V，则放电输出关闭，所有逻辑复位， FM5001L 进入低电流待机模式，待机电流小于 30uA。 过温保护 在充电或放电时，如果芯片温度升高到 140℃，则芯片停止工作以保护芯片以及锂离子电池,等到温度降低 到 120℃后再自动恢复工作。 www.superchip.cn 第 4 页 共 7 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. 手持 3 档风扇专用 IC FM5001L(文件编号：S&CIC1408) 3 4 按键及输出电压说明 FM5001L 集成了 3 档风量可调的风扇控制驱动电路；没有充电器接入时，按键 SWCH1 控制风量的变化， 单按一次风量改变一档，风量由弱至强变化。当 VOUT 脚有升压输出时，风扇灯亮。VOUT 端输出电压 VFAN 分别为一档 4.5V，二档 5.4V，三档 6.4V（芯片间各档的电压有±0.3V 偏差）。当有充电器接入时，短按 SWCH1， 风扇只工作在档位 1, 风扇灯亮，充电灯亮。 PCB 设计参考 1、电容 C1,C2 尽量靠近 IC 的 VOUT 脚，电容的接地必须最近走线回到芯片的底部 EPAD 2、电容 C1，C2 必须使用 22UF 或以上的电容；并且 VOUT 的输出必须经过此些电容的滤波后再接到输出端； 3、BAT 对地的电容 C3 靠近 IC 的 VBAT 管脚，BAT 和 GND 需先经过电容 C2 再到 IC； 4、5V 充电的输入必须经过 C4 电容滤波后再接到芯片的 VCC 端； 5、电感与电池端的走线、VOUT 与 FAN 输出端的走线、充电端的走线要短且粗，尽量不要走过孔； 6、芯片为 ESOP8，芯片的底部焊盘必须要良好接地； 7、地线回路尽量的短且走线要尽量粗，空余的地方全部走 GND 应用图 BAT+ BAT+ L1 3.3UH U1 C3 106 D2 SS24 1 2 + D1 SS14 C2 22UF C1 22UF 3 47UF A SW VOUT SWCH1 GND FAN VBAT LED3 8 7 6 S1 SWCH1 BAT+ VCC LED0 LED1 充电 灯 R1 C4 106 B- B- Q1 第 5 页 共 7 页 2K LED2 充满灯 MOS-N BAT+ www.superchip.cn C5 5 9 1 2 3 4 5 风扇灯 104 4 C7 104 USB1 VCC DD+ AGND GND LED1 DA PE 电机 + C6 FM5001 BAT+ Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. 手持 3 档风扇专用 IC FM5001L(文件编号：S&CIC1408) 表 2：BOM 表 序号 元件名称 型号&规格 单位 用量 1 PCB PCB PCS 1 2 IC PCS 1 U1 3 贴片电阻 0603 5% PCS 1 R1 4 贴片电容 0805C 104/10V 20 % PCS 1 C5 5 贴片电容 0805C 106 /10V 20 % PCS 2 C3，C4 6 贴片电容 0805C 226 /16V 10 % PCS 2 C1，C2 7 贴片电容 0805C 104 /16V 20 % PCS 1 C7 8 插件电解电容 PCS 1 C6 9 NMOS 管 SOT23 2302 PCS 1 Q1 10 贴片 LED 0603LED 白发红色 PCS 1 LED1 11 贴片 LED 0603LED 白发绿色 PCS 1 LED2 12 贴片 LED 0603LED 白发蓝色 PCS 1 LED3 13 二极管 DO-214AC SS14 PCS 1 D1 14 二极管 DO-214AC SS24 PCS 1 D2 15 按键开关 TS-017 侧按键 PCS 1 S1 16 线圈电感 3.3UH PCS 1 L1 17 迷你 USB PCS 1 USB1 www.superchip.cn ESOP8 FM5001H 2K 100UF/16V CD54 Micro USB 母座 前插后贴 第 6 页 共 7 页 位置 备注 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. 手持 3 档风扇专用 IC FM5001L(文件编号：S&CIC1408) 封装信息 SYMBOL MILLIMETER MIN NOM MAX A -- -- 1.65 A1 0.05 -- 0.15 A2 1.30 1.40 1.50 A3 0.60 0.65 0.70 b 0.39 -- 0.48 b1 0.37 0.41 0.43 c 0.21 -- 0.25 c1 0.19 0.20 0.21 D 4.70 4.90 5.10 E1 3.70 3.60 4.10 E 5.80 6.00 6.20 e 1.27BSC h 0.25 -- 0.50 L 0.50 0.60 0.80 L1 θ www.superchip.cn 1.05BSC 0 第 7 页 共 7 页 -- 8° Version 1.1
