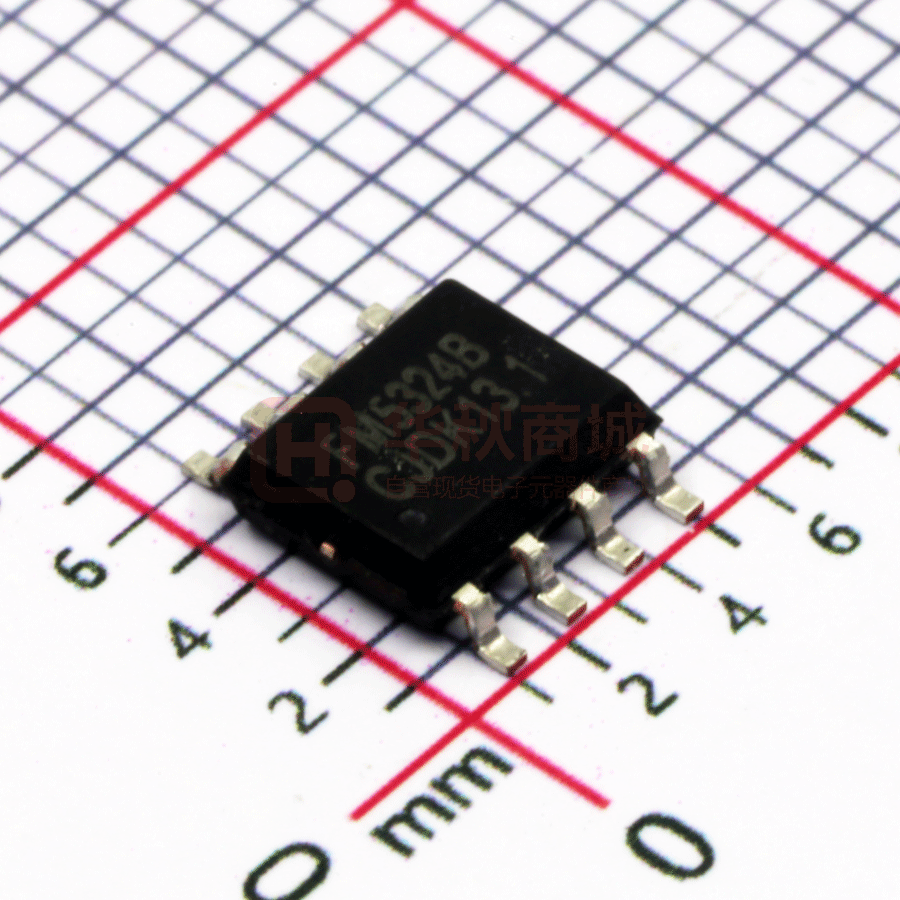

FM5324B

深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 移动电源管理 IC FM5324B(文件编号：S&CIC1521) 概述 FM5324B 是一款应用于移动电源，集成了锂电池充电管理，USB 升压输出，电池电量和的集成电源管理 IC。 FM5324B 是以开关方式进行充电，集成了包括涓流充电，恒流充电和恒压充电全过程的充电方式，浮充电压精 度在全温度范围可达±1%，并且具有充电电流纹波小，充电效率高等优点。 FM5324B 的 DC‐DC 升压可达到±1%的精度，可以提供高达 90%以上的升压转换效率，延长电池使用时间。 FM5324B 配置了 3 个 LED 驱动端口，可驱动 4 个 LED 显示电池电量，芯片内置逻辑锁定功能，防止电量指示的 状态不稳。FM5324B 还可以配合系列中的其它型号实现 2.4A+(2.4A~1.0A)的双路独立输出方案。 FM5324B 具有多重保护设计，包括负载过流保护，软启动保护，输入过压保护，输出短路保护，芯片温度保护， 电池温度保护等。同时芯片端口设计了高性能的 ESD 保护电路，使得该款芯片具有极高的可靠性。 特点              外围电路简单，无需外部 MOS 可以实现 2.0A@5V 同步开关充电 可以实现 2.4A@5V 同步开关升压输出 低待机电流，约为 60uA 充放电软启动功能 涓流/恒流/恒压三段式充电 输入电源掉电电池自动升压供电 整体方案升压最高效率可达 94%@2.4A USB 输出过流，短路，过压保护 按键/自动检测负载功能 空载检测关断功能 配合同系列芯片可实现精简的双路独立输出方案：2.4A+2.4A 封装形式：eSOP‐8 应用  移动电源 引脚示意图及说明 eSOP-8 www.superchip.cn Pin Name Pin NO. DESCRIPTION VIN 1 电源输入引脚 L1‐L3 2‐4 电量灯指示引脚 TAPW 5 按键引脚 BAT 6 电池正端检测脚 SW 7 电感驱动脚，功率管漏端 OUT 8 芯片输出引脚/功率 P 管源端 芯片功率地，功率 N 管源端 PGND 第 1 页 共 8 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 移动电源管理 IC FM5324B(文件编号：S&CIC1521) 典型应用电路图 U1 J3 2 3 4 5 VIN OUT 8 1 C4 C1 22uF 22uF 4 5 D1 2 D2 3 D3 C2 22uF 2 3 C3 22uF L3 4 4 D4 VUSB DM DP VSS FM5324 USB-B 5 7 L1 1UH 3 2 5 R7 2 1 1 2 V USB-4P B+ L1 TAPW BAT 6 C6 22uF C7 22uF 1 20K 2 1 7 L2 D5 手 电 筒 20R 2 1 SW PGND 9 R4 2 0 0 DM DP ID VSS VOUT 1 0 0 VUSB 6 6 VIN 1 1 1 1 2 PGND S1 2 极限参数和推荐工作状态 SYMBOL ITEMS VALUE UNITS VIN 输入电压 -0.3~7 V VSYS 输入电压 -0.3~7 V VLED 输入电压 -0.3~7 V TOP 工作温度范围 -40~85 ℃ TJ 工作结温范围 -40~125 ℃ TST 储存温度 -55~150 ℃ MST 储存湿度
