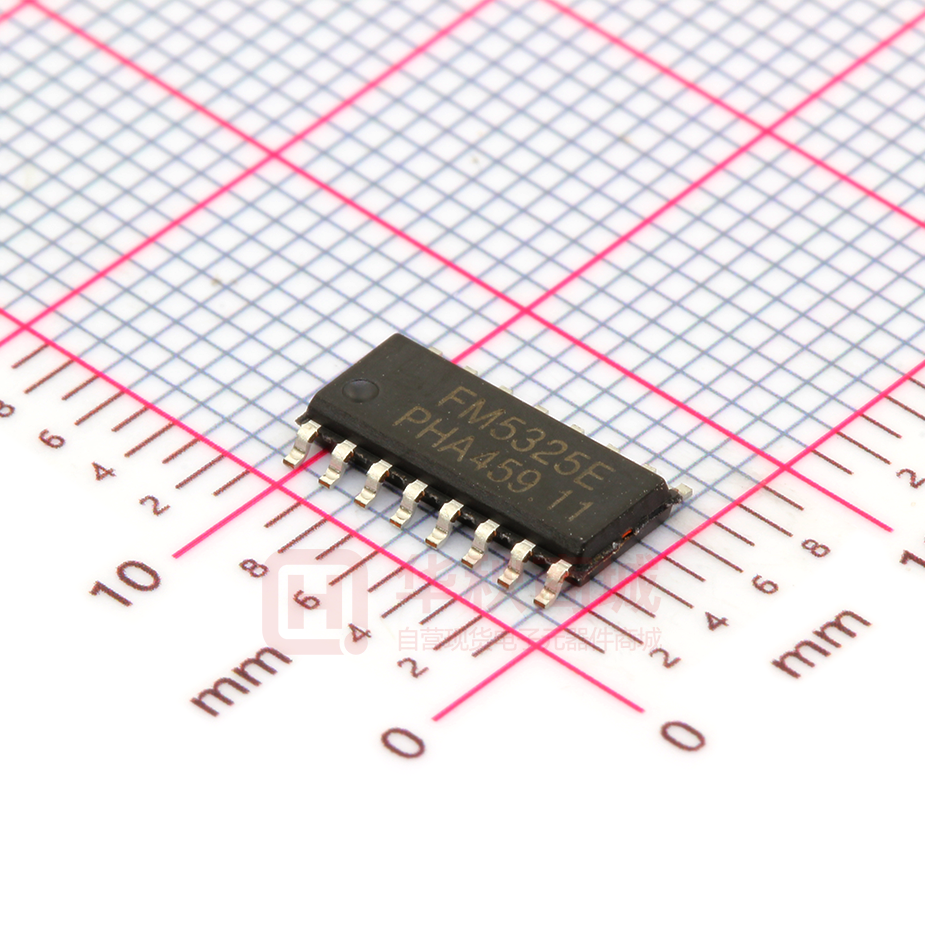

FM5325E

深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM5325E(文件编号：S&CIC1532) 移动电源管理 IC 概述 FM5325E 是一款应用于移动电源，集成了锂电池充电管理，USB 升压输出，电池电量判断和 LED 指示的 集成电源管理 IC。 FM5325E 是以开关方式进行充电，集成了包括涓流充电，恒流充电和恒压充电全过程的充电方式，浮充电 压精度在全温度范围可达±1%，并且具有充电电流纹波小，充电效率高等优点。 FM5325E 的 DC-DC 升压可达到±1%的精度，可以提供高达 90%以上的升压转换效率，延长电池使用时间。 FM5325E 配置了 3 个 LED 驱动端口，可驱动 4 个 LED 显示电池电量，芯片内置逻辑锁定功能，防止电量 指示的状态不稳。 FM5325E 集成的电池容量库仑计和 I2C 接口。MCU 无需集成 ADC 即可通过 I2C 访问芯片内部的 12bit 电 池容量数据和其它数据，并驱动 LED/LCD 按百分比显示电池剩余容量或显示成其它方式。 FM5325E 实现 2.4A 输出，并且支持库仑计功能。 FM5325E 具有多重保护设计，包括负载过流保护，软启动保护，输入过压保护，输出短路保护，芯片温度 保护，电池温度保护等。同时芯片端口设计了高性能的 ESD 保护电路，使得该款芯片具有极高的可靠性。 FM5325E 目前提供 ESOP-16 的封装形式。 特点           外围电路简单，无需外部 MOS 可编程充电电流，最大实现 3.0A@5V 快速充电 可编程输出限流，可以实现 2.4A@5V 放电 集成 12bit 可编程容量的库仑计 可支持与 MCU 的 I2C 通信 低待机电流，小于 70uA 可编程充饱电压，充电浮充电压精度±0.5% 充放电软启动功能 涓流/恒流/恒压三段式充电 加速充饱功能，减小恒压阶段充电时间          输出线补功能 高效同步开关充电及同步开关升压输出 输入电源掉电电池自动升压供电 整体方案升压最高效率可达 93%@2.4A USB 输出过流，短路，过压保护 按键/自动检测手机功能 空载检测关断功能 4 灯电量显示方式 ESOP-16 封装 应用  移动电源 www.superchip.cn 第 1 页 共 15 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM5325E(文件编号：S&CIC1532) 移动电源管理 IC 典型应用电路图 引脚示意图及说明 ESOP-16 www.superchip.cn PIN NAME PIN NO. DESCRIPTION BAT 1 电池正端检测脚 PGND, SUB 2,17 芯片功率地，功率 N 管源端 SW 3 电感驱动脚，功率管漏端 OUT 4 芯片输出引脚/功率 P 管源端 VIN 5 电源输入引脚 BDIV(SCL) 6 电池充饱电压选择脚 (I2C 通信 SCL 端) MODE(SDA) 7 电量显示方式选择 (I2C 通信 SDA 端) ICHG(INT) 8 充电电流设定 (I2C 通信中断端) VOL 9 电池容量设定 VREG 10 芯片内部电源 LDO 输出 L1-L3 11-13 电量灯指示引脚 TAP 14 按键引脚 AGND 15 芯片模拟地 CS 16 电池充放电电流检测脚 第 2 页 共 15 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM5325E(文件编号：S&CIC1532) 移动电源管理 IC 极限参数和推荐工作状态 SYMBOL ITEMS VALUE UNITS VIN 输入电压 -0.3~7 V VSYS 输入电压 -0.3~7 V VLED 输入电压 -0.3~7 V TOP 工作温度范围 -40~85 ℃ TJ 工作结温范围 -40~125 ℃ TST 储存温度 -55~150 ℃ MST 储存湿度
