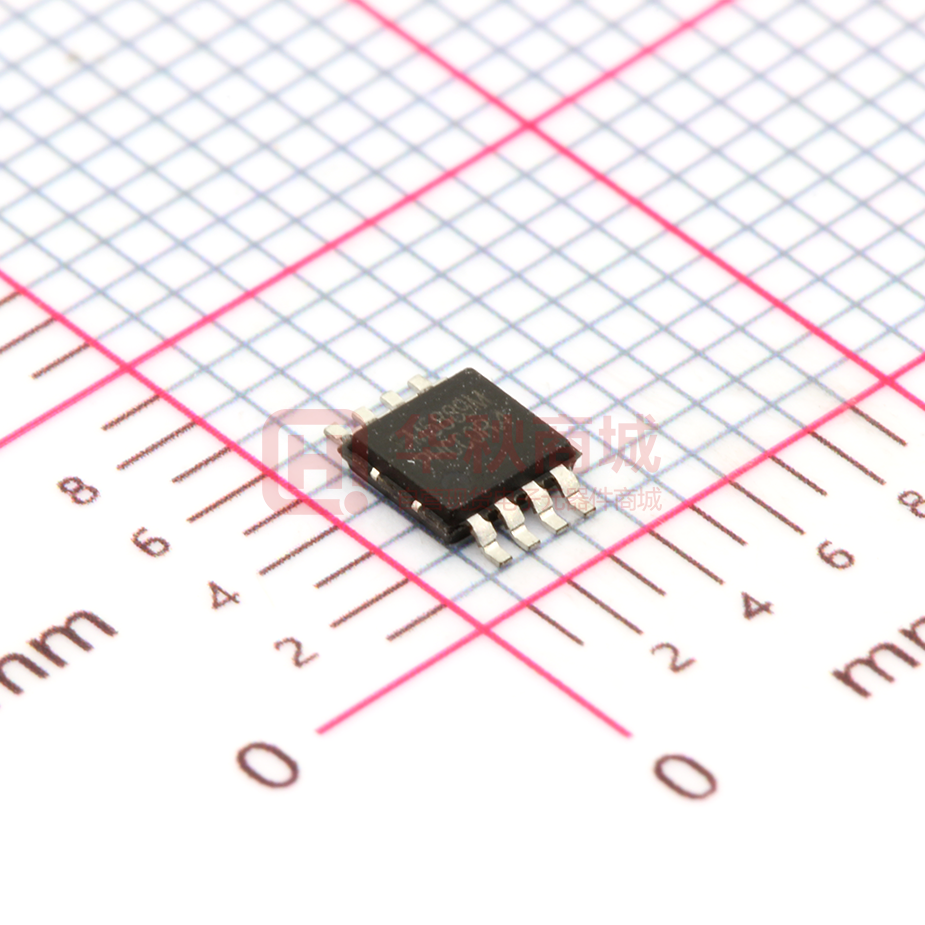

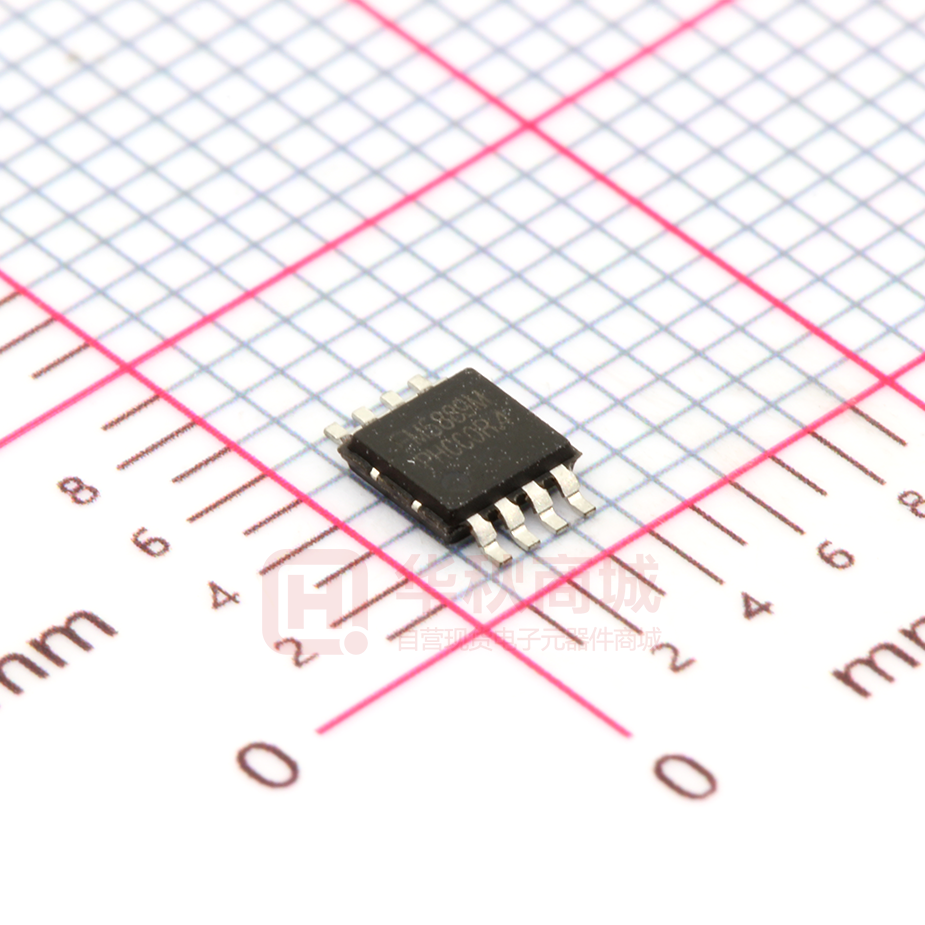

FM5889M

深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. 识别限流 IC FM5889B/FM5889M(文件编号：S&CIC1463) 概述 这是一款识别加限流IC，可自动识别充电设备类型，支持多种智能手机，在保护充电设备前提下节省充电时间。 并具有超低导通阻抗、短路保护电流可设置的防止电源短路和过流的保护器件，集成过温保护功能，关断自动泄放 功能并能阻断反向电流传输。 特点   内置40mΩ超低阻抗MOS 0.5-4A 限流值可调  过温自动关断和重启  电流过流响应时间为2us   支持Apple 2.4A充电 支持BC1.2 DCP及CTIS YD/T 1591-2009充电 协议 可靠的上电复位(POR)及低压复位(LVR)性能  关断自动泄放功能  封装形式：ESOP-8（FM5889B）  EMSOP-8（FM5889M） 应用  多口USB超级充电器 引脚示意图及说明 1 8 2 7 3 6 4 5 ESOP-8 1 8 2 7 3 6 4 5 EMSOP-8 www.superchip.cn 序号 引脚名称 引脚说明 1 GND 电源接地端 2 ISET 保护电流设置端 3 VIN 输入端 4 NC 悬空 5 NC 悬空 6 DP USB协议输出端D+ 7 DM USB协议输出端D- 8 VOUT 输出端 第 1 页 共 5 页 Version 1.1 深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. FM5889B/FM5889M(文件编号：S&CIC1463) 识别限流 IC 典型应用电路图 最大额定值 所有引脚----------------------------------------------------------------------------------------------------------------------------------6V 最大结温------------------------------------------------------------------------------------------------------------------------------150℃ 引脚温度（焊接 10 秒）----------------------------------------------------------------------------------------------------------260℃ 存贮温度范围------------------------------------------------------------------------------------------------------------- -65℃~150℃ ESD 人体模型-------------------------------------------------------------------------------------------------------------------------2KV 机器模型------------------------------------------------------------------------------------------------------------------------200V 注：高于绝对最大额定值部分所列数值的应力有可能对器件造成永久性的损害，在任何绝对最大额定值条件下暴露 的时间过长都有可能影响器件的可靠性和使用寿命。 推荐工作条件 IN-----------------------------------------------------------------------------------------------------------------------------------2.4~5.5V OUT、EN、ISET-----------------------------------------------------------------------------------------------------------------0~5.5V GND----------------------------------------------------------------------------------------------------------------------- -0.3V~+0.3V 工作结温------------------------------------------------------------------------------------------------------------------ -40℃~125℃ 环境温度-------------------------------------------------------------------------------------------------------------------- -40℃~85℃ 注：超出这些工作条件，器件工作特性不能保证。 www.superchip.cn 第 2 页 共 5 页 Version 1.1 深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. 识别限流 IC FM5889B/FM5889M(文件编号：S&CIC1463) 电气特性 Vin=5V，CL=22uF，TA=25℃ 参数 符号 输入电压范围 Vin 静态工作电流 IQ MOS 导通阻抗 RDS(ON) 短路响应时间 Tshort IN UVLO 门槛 VIN,UVLO IN UVLO 迟滞 VIN,HYS 测试条件 最小值 典型值 2.4 负载开路，IC 待机 输 出 负 载 从 满载 的 1/2 到 50mΩ短路到地 最大值 单位 5.5 V 110 uA 40 mΩ 2 us 2.4 0.1 V V ILIM RSET=6.8KΩ 0.8 1 ILIM RSET=2.2KΩ 2.5 2.75 A ILIM RSET=1.8KΩ 3.1 3.35 A 开启时间 TON RL=10Ω 120 us 关断时间 TOFF RL=10Ω，CL=1uF 10 us 输出放电电阻 RDIS 500 Ω 热关断温度 TSD 过流门限 热关断迟滞 www.superchip.cn 第 3 页 共 5 页 1.2 A 130 ℃ 80 ℃ Version 1.1 深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. 识别限流 IC FM5889B/FM5889M(文件编号：S&CIC1463) 封装信息  ESOP-8 标注 最小值 典型值 最大值 A - 1.50 1.55 A1 - 0.10 0.15 A2 1.35 1.40 1.45 A3 0.55 0.60 0.65 b 0.35 0.40 0.45 c 0.17 0.22 0.25 D 4.85 4.90 4.95 E 5.90 6.00 6.10 E1 3.80 3.90 4.00 e L 1.27BSC 0.60 L1 θ www.superchip.cn 0.65 0.70 1.05BSC 0° 4° 第 4 页 共 5 页 6° Version 1.1 深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. 识别限流 IC FM5889B/FM5889M(文件编号：S&CIC1463)  EMSOP-8 标注 最小值 最大值 标注 最小值 最大值 A 2.90 3.10 C3 A1 0.28 0.35 C4 0.15 0.23 0.00 0.09 0.152 A2 0.65TYP H A3 0.375TYP θ 12°TYP4 B 2.90 3.10 θ1 12°TYP4 B1 4.70 5.10 θ2 14°TYP B2 0.45 0.75 θ3 0°~6° C 0.75 0.95 R 0.15TYP C1 -- 1.10 R1 0.15TYP C2 www.superchip.cn 0.328TYP 第 5 页 共 5 页 Version 1.1
