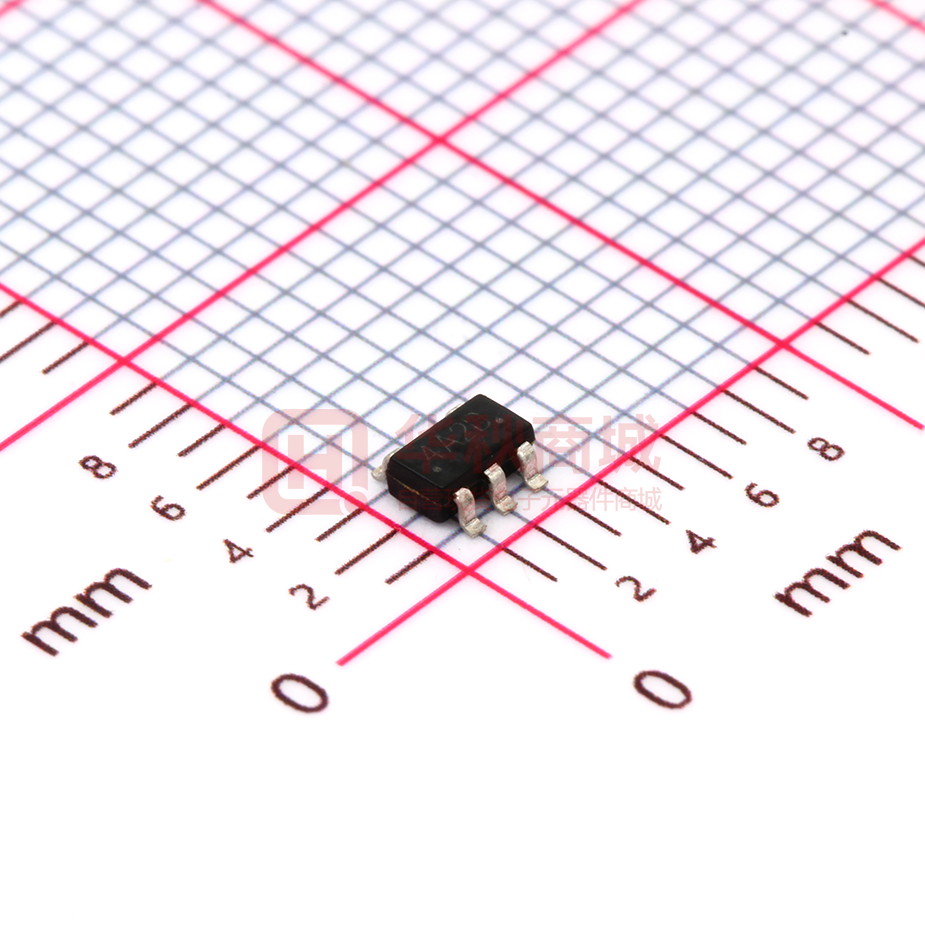

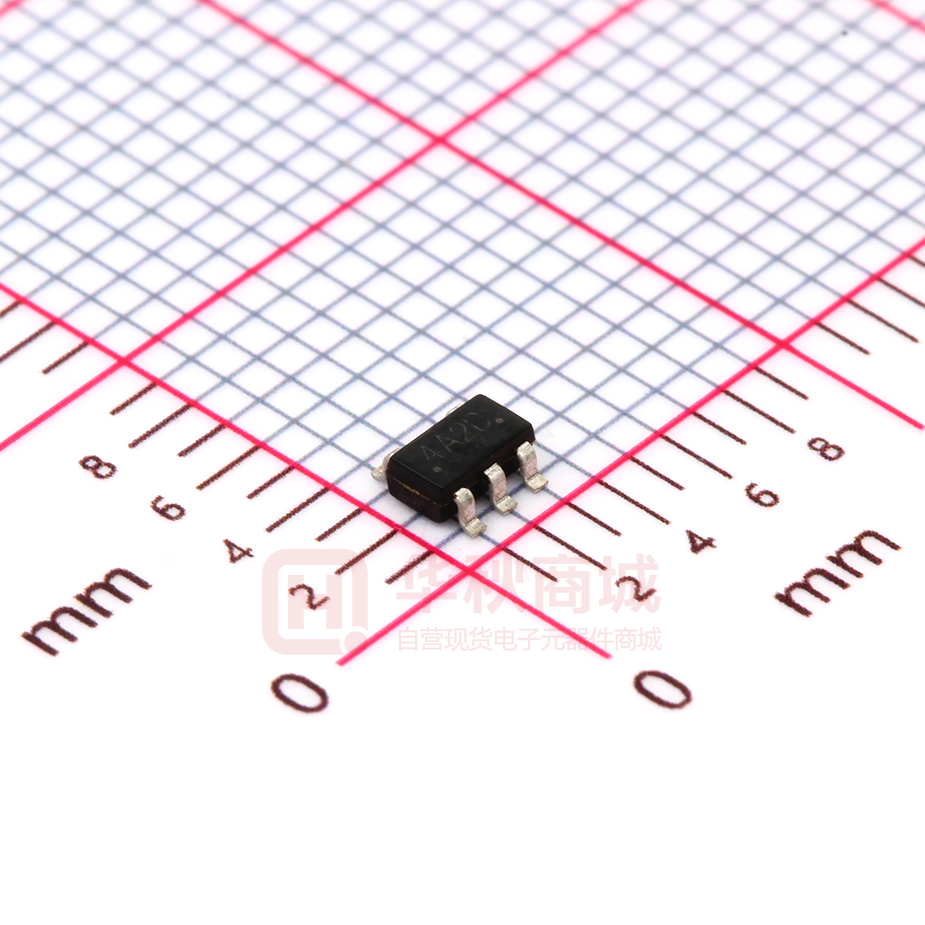

FM6211-3.3

深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. FM6211 系列(文件编号：S&CIC1194) 500mA LDO 稳压器 概述 FM6211 系列是以 CMOS 工艺制造的高精度，高纹波抑制比，低噪音，超快响应低压差线性稳压器。FM6211 系列稳压器内置固定的参考电压源，误差修正电路，限流电路，相位补偿电路以及低内阻的MOSFET，达到高 纹波抑制，低输出噪音，超快响应低压差的性能。 FM6211 系列兼容体积比钽电容更小的陶瓷电容，而且不需使用0.1μF 的By-pass电容，更能节省空间。 FM6211 系列的高速响应特性能应付负载电流的波动，所以特别适合使用于手持及射频产品上。通过控制芯 片上的CE 脚可将输出关断，在关断后的功耗只有1μA 以下。 特点            最大输出电流：500mA（VIN＝5V，VOUT＝3.3V） 低压差：100mV@ IOUT =100mA 工作电压范围：2V～6.0V 输出电压范围：1.2V～5.0V 高输出精度：±2％ 低静态电流：50uA（TYP.） 关断电流：0.1uA（TPY.） 高纹波抑制比：70dB@1KHz 低输出噪声：50uVrms 输入稳定性好：0.05％（TYP.） 封装形式： SOT23-5 产品应用      手机 无绳电话设备 照相机 蓝牙及其他射频产品 基准电压源 引脚图及说明 VOUT NC 5 4 1 2 3 VIN GND CE SOT23-5 www.superchip.cn 序号 引脚名称 1 VIN 电压输入端 2 GND 接地端 3 CE 使能端 4 NC 悬空 5 VOUT 第 1 页 共 9 页 引脚说明 电压输出端 Version 1.0 深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. FM6211 系列(文件编号：S&CIC1194) 500mA LDO 稳压器 功能模块 VIN CE ON/OFF Control Current Limiter VOUT R2 R1 Voltage Reference GND 典型应用电路 1 2 3 VIN VOUT GND CE NC 4 CL 1uF CIN 1uF www.superchip.cn 5 第 2 页 共 9 页 Version 1.0 深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. FM6211 系列(文件编号：S&CIC1194) 500mA LDO 稳压器 主要参数及工作特性 1.8V（VIN=VOUT+1V，VCE=VIN，CIN=CL=1uF，Ta=25℃，除特别指定） 特性 符号 测试条件 最小值 典型值 最大值 单位 输出电压 VOUT(E) (Note2) IOUT=30mA, VIN=VOUT+1V ×0.98 VOUT(T) (Note 1) ×1.02 V 最大输出电流 IOUTMAX VIN=VOUT+1V 300 mA 负载特性 △VOUT VIN=VOUT+1V, 1mA≤IOUT≤100mA 7 mV VDIF1 IOUT=80mA 130 mV VDIF2 IOUT=150mA 250 mV 静态电流 ISS VIN=VOUT+1V 60 uA 关断电流 ICEL VCE=0V 0 uA IOUT=40mA VOUT+1V≤VIN≤6.5V 0.06 %/V 压差（Note 3） 电源电压调整率 CE 端高电平 VCEH Statr up CE 端低电平 VCEL Shut down 输出噪声 EN IOUT=40mA, 300Hz~50KHz 纹波抑制比 短路电流 www.superchip.cn PSRR ISHORT VIN=[VOUT+1] V+1Vp-p AC 1.0 V 0.7 50 IOUT=10mA, 1KHz 70 IOUT=100mA, 10KHz 60 IOUT=200mA, 10KHz 60 VIN=VOUT+1V, VCE=VIN, VOUT=0V 第 3 页 共 9 页 120 V uVrms dB mA Version 1.0 深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. FM6211 系列(文件编号：S&CIC1194) 500mA LDO 稳压器 2.8V（VIN=VOUT+1V，VCE=VIN，CIN=CL=1uF，Ta=25℃，除特别指定） 特性 符号 测试条件 最小值 典型值 最大值 单位 输出电压 VOUT(E) (Note2) IOUT=30mA, VIN=VOUT+1V ×0.98 VOUT(T) (Note 1) ×1.02 V 最大输出电流 IOUTMAX VIN=VOUT+1V 450 mA 负载特性 △VOUT VIN=VOUT+1V, 1mA≤IOUT≤100mA 7 mV VDIF1 IOUT=100mA 110 mV VDIF2 IOUT=200mA 220 mV 静态电流 ISS VIN=VOUT+1V 55 uA 关断电流 ICEL VCE=0V 0 uA IOUT=40mA VOUT+1V≤VIN≤6.5V 0.04 %/V 压差（Note 3） 电源电压调整率 CE 端高电平 VCEH Statr up CE 端低电平 VCEL Shut down 输出噪声 EN IOUT=40mA, 300Hz~50KHz 纹波抑制比 短路电流 www.superchip.cn PSRR ISHORT VIN=[VOUT+1] V+1Vp-p AC 1.0 V 0.7 50 IOUT=10mA, 1KHz 70 IOUT=100mA, 10KHz 60 IOUT=200mA, 10KHz 60 VIN=VOUT+1V, VCE=VIN, VOUT=0V 第 4 页 共 9 页 120 V uVrms dB mA Version 1.0 深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. FM6211 系列(文件编号：S&CIC1194) 500mA LDO 稳压器 3.0V（VIN=VOUT+1V，VCE=VIN，CIN=CL=1uF，Ta=25℃，除特别指定） 特性 符号 测试条件 最小值 典型值 最大值 单位 输出电压 VOUT(E) (Note2) IOUT=30mA, VIN=VOUT+1V ×0.98 VOUT(T) (Note 1) ×1.02 V 最大输出电流 IOUTMAX VIN=VOUT+1V 500 mA 负载特性 △VOUT VIN=VOUT+1V, 1mA≤IOUT≤100mA 8 mV VDIF1 IOUT=100mA 100 mV VDIF2 IOUT=200mA 210 mV 静态电流 ISS VIN=VOUT+1V 60 uA 关断电流 ICEL VCE=0V 0 uA IOUT=40mA VOUT+1V≤VIN≤6.5V 0.05 %/V 压差（Note 3） 电源电压调整率 CE 端高电平 VCEH Statr up CE 端低电平 VCEL Shut down 输出噪声 EN IOUT=40mA, 300Hz~50KHz 纹波抑制比 短路电流 www.superchip.cn PSRR ISHORT VIN=[VOUT+1] V+1Vp-p AC 1.0 V 0.7 50 IOUT=10mA, 1KHz 70 IOUT=100mA, 10KHz 60 IOUT=200mA, 10KHz 60 VIN=VOUT+1V, VCE=VIN, VOUT=0V 第 5 页 共 9 页 120 V uVrms dB mA Version 1.0 深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. FM6211 系列(文件编号：S&CIC1194) 500mA LDO 稳压器 3.3V（VIN=VOUT+1V，VCE=VIN，CIN=CL=1uF，Ta=25℃，除特别指定） 特性 符号 测试条件 最小值 典型值 最大值 单位 输出电压 VOUT(E) (Note2) IOUT=30mA, VIN=VOUT+1V ×0.98 VOUT(T) (Note 1) ×1.02 V 最大输出电流 IOUTMAX VIN=VOUT+1V 500 mA 负载特性 △VOUT VIN=VOUT+1V, 1mA≤IOUT≤100mA 9 mV VDIF1 IOUT=100mA 120 mV VDIF2 IOUT=200mA 260 mV 静态电流 ISS VIN=VOUT+1V 55 uA 关断电流 ICEL VCE=0V 0.1 uA IOUT=40mA VOUT+1V≤VIN≤6.5V 0.05 %/V 压差（Note 3） 电源电压调整率 CE 端高电平 VCEH Statr up CE 端低电平 VCEL Shut down 输出噪声 EN IOUT=40mA, 300Hz~50KHz 纹波抑制比 短路电流 PSRR ISHORT VIN=[VOUT+1] V+1Vp-p AC 1.0 V 0.7 50 IOUT=10mA, 1KHz 70 IOUT=100mA, 10KHz 60 IOUT=200mA, 10KHz 60 VIN=VOUT+1V, VCE=VIN, VOUT=0V 150 V uVrms dB mA 注 : 1. VOUT (T) ：规定的输出电压 2. VOUT (E) ：有效输出电压 ( 即当IOUT 保持一定数值，VIN = (VOUT (T)+1.0V)时的输出电压。 3. Vdif ：VIN1 –VOUT (E)’ VIN1 ：逐渐减小输入电压，当输出电压降为 VOUT (E) 的98%时的输入电压。 www.superchip.cn 第 6 页 共 9 页 Version 1.0 深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. FM6211 系列(文件编号：S&CIC1194) 500mA LDO 稳压器 VOUT (E)’= VOUT (E)*98% 工作特性曲线 输出电压—输出电流：（TA=25℃） 输出电压—输入电压： www.superchip.cn 第 7 页 共 9 页 Version 1.0 深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. FM6211 系列(文件编号：S&CIC1194) 500mA LDO 稳压器 压差—输出电流： 静态电流—输入电压： www.superchip.cn 第 8 页 共 9 页 Version 1.0 深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. FM6211 系列(文件编号：S&CIC1194) 500mA LDO 稳压器 封装尺寸图 符号 www.superchip.cn 毫米 英寸 最小 典型 最大 最小 典型 最大 A 1.00 1.10 1.20 0.039 0.043 0.047 A1 0.00 -- 0.10 0.000 -- 0.004 b 0.35 0.40 0.50 0.014 0.016 0.020 C 0.10 0.15 0.25 0.004 0.006 0.010 D 2.70 0.90 3.10 0.106 0.114 0.122 E 1.40 1.60 1.80 0.055 0.063 0.071 e -- 1.90 -- -- 0.075 -- H 2.60 2.80 3.00 0.102 0.110 0.118 L 0.35 0.45 0.55 0.014 0.018 0.022 θ 0° 5° 10° 0° 5° 10° 第 9 页 共 9 页 Version 1.0
