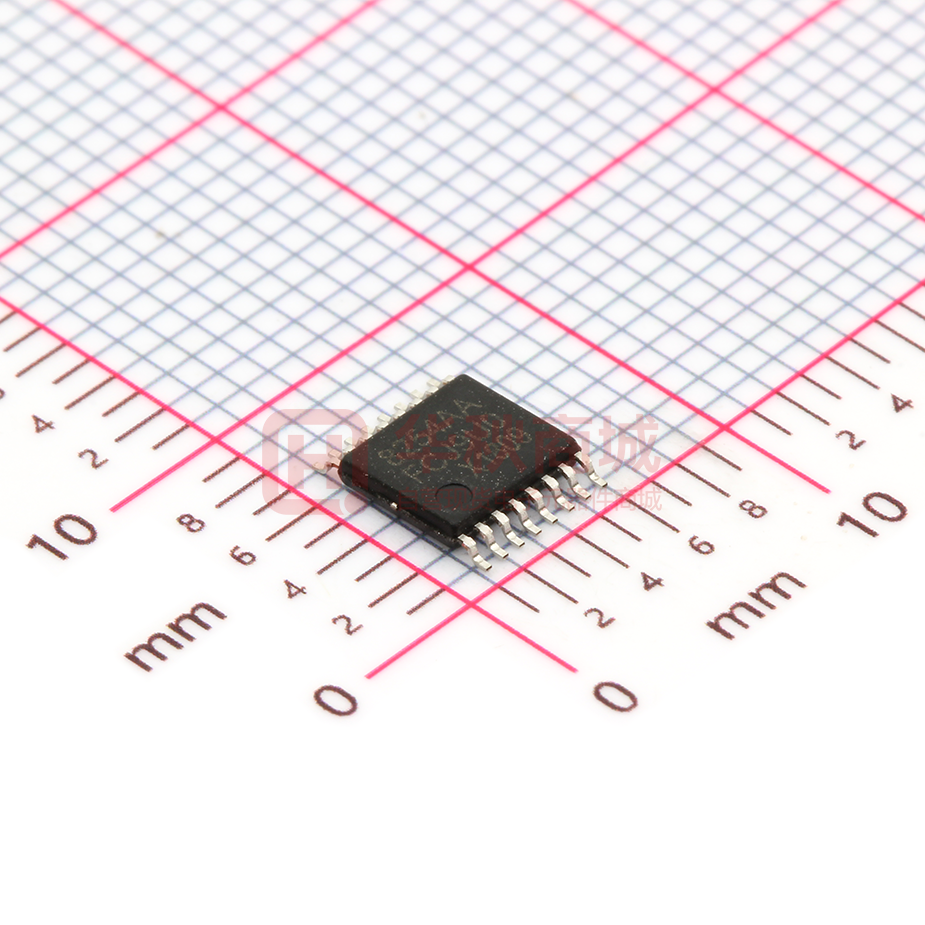

FM8254AAF

FM8254AAF

  • 厂商:

    FM(富满)

  • 封装:

    TSSOP16

  • 描述:

    3 节/4 节串联用电池保护IC

  • 数据手册
  • 价格&库存
FM8254AAF 数据手册
深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM8254(文件编号:S&CIC1490) 3/4 节串联用电池保护 IC 概述 FM8254 是内置高精度电压检测电路和延迟电路的 3/4 节串联用锂离子可充电池保护 IC。 特点 (1) (2) 3 段过电流检测功能  过电流检测电压 1 0.20V 精度±25 mV 过放电检测延迟时间和过电流 1 检测延迟时间,过电流 检测 2、3 延迟时间为内部固定 (4) 通过控制端子可以控制充放电 (5) 采用高耐压元件:绝对最大额定值 26V 5 (6) 宽工作电压范围:3V~24 V (7) 宽工作温度范围:−40~+85°C (8) 低消耗电流  过电流检测电压 2 0.50V 精度±100 mV  工作时 40 μA 最大值 (+25°C)  过电流检测电压 3 VC1−1.1V 精度±300 mV  休眠时 0.1 μA 最大值 (+25°C) (3) 通过外接部件的容量可设置过充电检测延迟时间、 针对各节电池的高精度电压检测功能  过充电检测电压 n (n=1~4) 3.9~4.35V 精度±25 mV  过充电解除电压 n (n=1~4) 3.8~4.15V 精度±80 mV  过放电检测电压 n (n=1~4) 2.3~2.7V 精度±80 mV 2.7~3.0V 精度±100 mV 3 过放电解除电压 n (n=1~4)  4 (9) 封装形式采用:TSSOP-16 引脚定义及说明 引脚号 引脚名称 内容 1 COP 充电控制用 FET 门极连接端子(Nch 开路漏极输出) 2 VMP VC1 与 VMP 间的电压检测端子(过电流 3 检测端子) COP 1 16 VD D 3 DOP 放电控制用 FET 门极连接端子(CMOS 输出) VMP 2 15 VC1 4 VINI VSS 与 VINI 间的电压检测端子(过电流 1, 2 检测端子) D OP 3 14 VC2 5 CDT 过放电检测延迟、过电流检测 1 延迟用的容量连接端子 4 13 VC3 6 CCT 过充电检测延迟用的容量连接端子 VINI 5 12 VC4 7 VSS 负电源输入端子、电池 4 的负电压连接端子 CD T NC 无连接*1 6 11 CTL 8 CCT 9 NC 无连接*1 VSS 7 10 SEL 8 9 NC 10 SEL 3/4 节串联的切换端子 VSS 电位:三串,VDD 电位:四串 11 CTL 充电用 FET 以及放电用 FET 的控制端子 12 VC4 电池 3 的负电压、电池 4 的正电压连接端子 13 VC3 电池 2 的负电压、电池 3 的正电压连接端子 14 VC2 电池 1 的负电压、电池 2 的正电压连接端子 15 VC1 电池 1 的正电压连接端子 16 VDD 正电源输入端子、电池 1 的正电压连接端子 NC TSSOP-16 1. NC 表示从电气的角度而言处于开放状态。所以,与 VDD 以及 VSS 连接均无问题。 www.superchip.cn 第 1 页 共 19 页 Version 1.3 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM8254(文件编号:S&CIC1490) 3/4 节串联用电池保护 IC 产品参数 过充电检测 过充电解除 过放电检测 过放电解除 过电流检测 向 0V 电池 电压 VCU 电压 VCL 电压 VDL 电压 VDU 电压 1 VIOV1 充电功能 FM8254AAV 4.250 ± 0.025 V 4.150 ± 0.080 V 2.70 ± 0.080 V 3.00 ± 0.100 V 0.20 ± 0.025 V 可能 FM8254AAF 4.350±0.025V 4.150±0.080V 2.40±0.080V 3.00±0.100V 0.20±0.025V 可能 FM8254AAN 4.250±0.025V 4.150±0.080V 2.50±0.080V 3.00±0.100V 0.10±0.025V 可能 FM8254AAQ 3.900±0.025V 3.800±0.050V 2.30±0.080V 2.70±0.100V 0.30±0.025 可能 型号 内部框图 www.superchip.cn 第 2 页 共 19 页 Version 1.3 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM8254(文件编号:S&CIC1490) 绝对最大值 3/4 节串联用电池保护 IC (无特别说明:Ta=25℃) 项目 符号 应用端 最大额定值 VDD ∼ VSS 间输入电压 VDS -- VSS−0.3 ∼ VSS+26 输入端子电压 VIN VC1, VC2, VC3, VC4,CTL, SEL,CCT, CDT, VINI 单位 VSS−0.3 ∼ VDD+0.3 VMP 输入端子电压 VVMP VMP VSS−0.3 ∼ VSS+26 DOP 输出端子电压 VDOP DOP VSS−0.3 ∼ VDD+0.3 COP 输出端子电压 VCOP COP VSS−0.3 ∼ VSS+26 容许功耗 PD -- 400 工作周围温度 Topr -- −40 ∼ +85 保存周围温度 Tstg -- −40 ∼ +125 V mW °C 注:绝对最大额定值是指无论在任何条件下都不能超过的额定值范围。如超过此额定值范围,有可能对产品造成 损坏。 电气特性(无特别说明:Ta=25℃) 项目 符号 条件 最小 典型 最大 单位 -- VCUn − 0.025 VCUn VCUn +0.025 V -- VCLn − 0.08 VCLn VCLn + 0.08 V -- VDLn − 0.08 VDLn VDLn + 0.08 V VDUn − 0.10 VDUn VDUn + 0.10 测定电路 检测电压 过充电检测电压 n VCUn n=1, 2, 3, 4 过充电解除电压 n VCLn n=1, 2, 3, 4 过放电检测电压 n VDLn n=1, 2, 3, 4 过放电解除电压 n VDUn -- n=1, 2, 3, 4 2 V 过电流检测电压 1 VIOV1 -- VIOV1 −0.025 VIOV1 VIOV1 +0.025 V 过电流检测电压 2 VIOV2 -- 0.4 0.5 0.6 V 过电流检测电压 3 VIOV3 -- VC1 − 1.4 VC1 − 1.1 VC1 − 0.8 V 延迟时间 过充电检测延迟时间 tCU CCT 端子容量 = 0.1 μF 0.5 1 1.5 s 过放电检测延迟时间 tDL CDT 端子容量 = 0.1 μF 50 100 150 ms 过电流检测延迟时间 1 tIOV1 CDT 端子容量 = 0.1 μF 5 10 15 ms 过电流检测延迟时间 2 tIOV2 — 0.4 1 1.6 ms 过电流检测延迟时间 3 tIOV3 FET 门极容量 = 2000 pF 100 300 600 μs 向 0 V 充电开始充电器电压 V0CHA 向 0 V 充电可能 -- 0.8 1.5 V 向 0 V 充电禁止电池电压 V0INH 向 0 V 充电禁止 0.4 0.7 1.1 V 0.5 1 1.5 MΩ 3 向 0 V 电池充电功能 4 内部电阻 VMP–VDD 间电阻 www.superchip.cn RVMD -第 3 页 共 19 页 5 Version 1.3 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM8254(文件编号:S&CIC1490) VMP–VSS 间电阻 RVMS 3/4 节串联用电池保护 IC -- 450 900 1800 kΩ 3 -- 24 V 输入电压 VDD–VSS 间工作电压 VDSOP DOP, COP 输出电压确定 CTLn 输入 H 电压 VCTLH -- VDD × 0.8 -- -- V CTLn 输入 L 电压 VCTLL -- -- -- VDD × 0.2 V SEL 输入 H 电压 VSELH -- VDD × 0.8 -- -- V SEL 输入 L 电压 VSELL -- -- -- VDD × 0.2 V 2 输入电流 消耗电流 IOPE V1 = V2 = V3 = V4 = 3.5 V -- 32 40 μA 1 休眠时消耗电流 IPDN V1 = V2 = V3 = V4 = 1.5 V -- -- 0.1 μA VC1 端子电流 IVC1 V1 = V2 = V3 = V4 = 3.5 V -- 1.5 3 μA VC2 端子电流 IVC2 V1 = V2 = V3 = V4 = 3.5 V −0.3 0 0.3 μA VC3 端子电流 IVC3 V1 = V2 = V3 = V4 = 3.5 V −0.3 0 0.3 μA VC4 端子电流 IVC4 V1 = V2 = V3 = V4 = 3.5 V −0.3 0 0.3 μA CTL 端子 H 电流 ICTLH V1 = V2 = V3 = V4 = 3.5 V,VCTL = VDD -- -- 0.1 μA CTL 端子 L 电流 ICTLL V1 = V2 = V3 = V4 = 3.5 V,VCTL = VSS −0.4 -0.2 -- μA SEL 端子 H 电流 ISELH V1 = V2 = V3 = V4 = 3.5 V,VSEL = VDD -- -- 0.1 μA SEL 端子 L 电流 ISELL V1 = V2 = V3 = V4 = 3.5 V,VSEL = VSS –0.1 -- -- μA COP 端子泄漏电流 ICOH VCOP = 24 V -- -- 0.1 μA COP 端子吸收电流 ICOL VCOP = VSS+0.5 V 10 -- -- μA DOP 端子源极电流 IDOH VDOP = VDD–0.5 V 10 -- -- μA DOP 端子吸收电流 IDOL VDOP = VSS+0.5 V 10 -- -- μA 5 输出电流 5 注:电压温度係数 1 表示为过充电检测电压;电压温度係数 2 表示为过电流检测电压 1。 测定电路 1. 消耗电流 (测定电路 1) 在 V1 = V2 = V3 = V4 = 3.5 V、VVMP = VDD 时,VSS 端子的电流即为消耗电流(IOPE)。 在 V1 = V2 = V3 = V4 = 1.5 V、VVMP = VSS 时,VSS 端子的电流即为休眠时的消耗电流(IPDN)。 2. 过充电检测电压、过充电解除电压、过放电检测电压、过放电解除电压、过电流检测电压 1、过电流检测电压 2、 过电流检测电压 3、CTL 输入 H 电压、CTL 输入 L 电压、SEL 输入 H 电压、SEL 输入 L 电压 (测定电路 2) 在 VVMP = VSEL = VDD、VINI = VCTL = VSS、CDT 端子=“开放”、V1 = V2 = V3 = V4 = 3.5 V 的前提下,请确 认 COP 端子以及 DOP 端子为“L”(VDD = 0.1 V 以下的电压)(以下记载为初始状态)。  过充电检测电压(VCU1)、过充电解除电压(VCL1) 从初始状态开始缓慢提升 V1 的电压,COP 端子的电压变为“H”(VDD × 0.9 V 以上的电压)时 V1 的电压即为 过充电检测电压(VCU1)。之后,缓慢降低 V1 的电压,COP 端子的电压变为“L”时 V1 的电压即为过充 电解除电压(VCL1)。 www.superchip.cn 第 4 页 共 19 页 Version 1.3 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM8254(文件编号:S&CIC1490) 3/4 节串联用电池保护 IC  过放电检测电压(VDL1)、过放电解除电压(VDU1) 从初始状态开始缓慢降低 V1 的电压,DOP 端子的电压变为“H”时 V1 的电压即为过放电检测电压(VDL1)。 之后,缓慢提升 V1 的电压,DOP 端子的电压变为“L”时 V1 的电压即为过放电解除电压(VDU1)。只要使 Vn(n = 2 ∼ 4)的电压产生变化,也与 n = 1 的情况相同可以计算出过充电检测电压(VCUn)、过充电解除电 压(VCLn)、过放电检测电压(VDLn)以及过放电解除电压(VDUn)。  过电流检测电压 1(VIOV1) 从初始状态开始缓慢提升 VINI 端子的电压,DOP 端子的电压变为“H”时 VINI 端子的电压即为过电流检测电 压 1(VIOV1)。  过电流检测电压 2(VIOV2) 从初始状态开始设置 CDT 端子的电压为 VSS 之后,缓慢提升 VINI 端子的电压,DOP 端子的电压变为“H” 时 VINI 端子的电压即为过电流检测电压 2(VIOV2)。  过电流检测电压 3(VIOV3) 从初始状态开始缓慢降低 VMP 端子的电压,DOP 端子的电压变为“H”时 VDD 与 VVMP 的电压 (VDD−VVMP) 即为过电流检测电压 3(VIOV3)。  CTL 输入 H 电压(VCTLH)、CTL 输入 L 电压(VCTLL) 从初始状态开始缓慢提升 CTL 端子的电压,COP 端子以及 DOP 端子的电压变为“H”时 CTL 端子的电压 即为 CTL 输入 H 电压(VCTLH)。之后,缓慢降低 CTL 端子的电压,COP 端子以及 DOP 端子的电压变为“L” 时 CTL 端子的电压即为 CTL 输入 L 电压(VCTLL)。  SEL 输入 H 电压(VSELH)、SEL 输入 L 电压(VSELL) 从初始状态开始设置 V4 = 0V,确认 DOP 端子为“H”。之后,缓慢降低 SEL 端子的电压,DOP 端子的 电压变为“L”时 SEL 端子的电压即为 SEL 输入 L 电压(VSELL)。之后,缓慢提升 SEL 端子的电压,DOP 端 子的电压变为“H”时 SEL 端子的电压即为 SEL 输入 H 电压(VSELH)。 3. 过充电检测延迟时间、过放电检测延迟时间、过电流检测延迟时间 1、过电流检测延迟时间 2、过电流检测延迟时 间 3 (测定电路 3) 在 VVMP = VDD、VINI = VSS、V1 = V2 = V3 = V4 = 3.5 V 的前提下,请确认 COP 端子以及 DOP 端子为“L”(以 下记载为初始状态)。  过充电检测延迟时间(tCU) 过充电检测延迟时间(tCU)是从初始状态开始,使 V1 的电压在瞬间变化为 4.5 V 之后,COP 端子的电压 从“L”变为“H”为止的时间。  过放电检测延迟时间(tDL) 过放电检测延迟时间(tDL)是从初始状态开始,使 V1 的电压在瞬间变化为 1.5 V 之后,DOP 端子的电压 从“L”变为“H”为止的时间。  过电流检测延迟时间 1(tIOV1) 过电流检测延迟时间 1(tIOV1)是从初始状态开始,使 VINI 端子的电压在瞬间变化为 0.4 V 之后,DOP 端 子的电压从“L”变为“H”为止的时间。 www.superchip.cn 第 5 页 共 19 页 Version 1.3 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM8254(文件编号:S&CIC1490) 3/4 节串联用电池保护 IC  过电流检测延迟时间 2(tIOV2) 过电流检测延迟时间 2(tIOV2)是从初始状态开始,使 VINI 端子的电压在瞬间变化为 VIOV2 最大值+0.2 V 之后,DOP 端子的电压从“L”变为“H”为止的时间。  过电流检测延迟时间 3(tIOV3) 过电流检测延迟时间 3(tIOV3)是从初始状态开始,使 VMP 端子的电压在瞬间变化为 VIOV3 最小值−0.2 V 之后,DOP 端子的电压从“L”变为“H”为止的时间。 4. 向 0 V 充电开始充电器电压、或者向 0 V 充电禁止电池电压 (测定电路 4) 针对 0 V 电池,可以通过充电功能的选择,向 0 V 充电开始充电器电压或者向 0 V 充电禁止电池电压的一方适用 于各类产品。 向 0 V 充电开始充电器电压的情况下,在 V1 = V2 = V3 = V4 = 0 V、VVMP = V0CHA 最大值时,COP 端子的电 压比 V0CHA 最大值−1 V 小。 向 0 V 充电禁止电池电压的情况下,在 V1 = V2 = V3 = V4 = V0INH 最小值、VVMP = 24 V 时,COP 端子的电 压比 VVMP−1 V 高。 5. VMP−VDD 间电阻、VMP−VSS 间电阻、VC1 端子电流、VC2 端子电流、VC3 端子电流、VC4 端子电流、CTL 端子 H 电流、CTL 端子 L 电流、SEL 端子 H 电流、SEL 端子 L 电流、COP 端子泄漏电流、COP 端子吸收电流、 DOP 端子源极电流、DOP 端子吸收电流 (测定电路 5) 在 VVMP = VSEL = VDD、VINI = VCTL = VSS、V1 = V2 = V3 = V4 = 3.5 V、其他为“开”的前提下(以下记载为 初始状态)。 VMP−VDD 间电阻(RVDM)是从初始状态开始,利用 VVMP = VSS 时的 VMP 端子的电流(IVDM),可以从 RVDM =VDD / IVDM 计算出。 VMP−VSS 间电阻(RVSM)是从初始状态开始,利用在 V1 = V2 = V3 = V4 = 1.8 V 时的 VMP 端子的电流(IVSM), 可以从 RVSM = VDD / IVSM 计算出。 在初始状态下,流经 VC1 端子的电流为 VC1 端子电流(IVC1),流经 VC2 端子的电流为 VC2 端子电流(IVC2), 流经 VC3 端子的电流为 VC3 端子电流(IVC3),流经 VC4 端子的电流为 VC4 端子电流(IVC4)。 在初始状态下,流经 CTL 端子的电流为 CTL 端子 L 电流(ICTLL),之后,在 VCTL = VDD 时流经 CTL 端子的电 流为 CTL 端子 H 电流(ICTLH)。 在初始状态下,流经 SEL 端子的电流为 SEL 端子 H 电流(ISELH),之后,在 VSEL = VSS 时流经 SEL 端子的 电流为 SEL 端子 L 电流(ISELL)。 从初始状态开始,在 VCOP = VSS + 0.5 V 时,流经 COP 端子的电流为 COP 端子吸收电流(ICOL)。之后,在 V1 = V2 = V3 = V4 = 6 V、VCOP = VDD 时流经 COP 端子的电流为 COP 端子泄漏电流(ICOH)。 从初始状态开始,在 VDOP = VSS + 0.5 V 时,流经 DOP 端子的电流为 DOP 端子吸收电流(IDOL)。之后,在 VVMP = VDD-2 V、VDOP = VDD-0.5 V 时流经 DOP 端子的电流为 DOP 端子源极电流(IDOH)。 www.superchip.cn 第 6 页 共 19 页 Version 1.3 CD T V 6 C2 7 0.1uF 8 VC4 CCT CTL VSS SEL V4 11 10 深圳市富满电子集团股份有限公司 NC NC 9 C1 0.1uF SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. C3 FM8254(文件编号:S&CIC1490) 3/4 节串联用电池保护 IC 0.1uF 1 2 1 2 3 4 V1 5 D V2 6 V3 A V4 7 8 COP VD D VMP VC1 D OP VC2 VINI VC3 CD T VC4 CCT CTL VSS SEL NC C 16 15 1 14 13 12 11 V1 2 V2 3 V3 4 V4 5 6 10 NC 7 9 8 C1 0.1uF V B 测定电路 1 C 1 2 3 4 5 6 7 V V Title 8 Size N u mb er COP VD D VMP VC1 D OP VC2 VINI VC3 CD T VC4 CCT CTL VSS SEL NC NC 16 15 V1 14 V2 13 V3 12 V4 11 10 A 9 C1 R ev is0.1uF io n B D ate: File: B 5 www.superchip.cn 8 -J u n -2 0 1 7 I: \电路图\FM 8 25 4 . d d b 测定电路 2 第 7 页 共 19 页 Sh eet o f D raw n B y : 6 Version 1.3 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM8254(文件编号:S&CIC1490) 4 V1 1 V2 2 V3 3 V4 4 5 V C1 0.1uF V 3/4 节串联用电池保护 IC 5 6 C2 7 0.1uF 8 6 COP VD D VMP VC1 D OP VC2 VINI VC3 CD T VC4 CCT CTL VSS SEL NC 16 15 V1 14 V2 13 V3 12 V4 11 10 9 NC C1 0.1uF C3 0.1uF 2 1 2 VD D VC1 VC2 VC3 VC4 CTL SEL NC 测定电路 3 3 16 15 14 13 12 11 10 3 4 A V1 A V2 A V3 A V4 A V A 5 6 7 8 4 COP VD D VMP VC1 D OP 16 15 14 VC2 VINI 13 VC3 CD T VC4 CCT CTL VSS SEL NC 12 11 A NC 10 9 1 2 3 4 5 6 7 8 16 COP VD D VMP VC1 D OP VC2 14 V1 VINI VC3 13 V2 CD T VC4 12 V3 CCT CTL 11 V4 VSS SEL NC NC V1 V2 V3 V4 10 9 V C1 C1 0.1uF 9 15 0.1uF V C1 0.1uF V2 V3 www.superchip.cn V4 1 A 2 A 第 8 页 共 19 3页 A 0 COP VD D VMP VC1 D OP VC2 VINI VC3 5 Title CD T VC4 4 0 C 测定电路 4 V1 C 16 15 14 13 12 A A A A V1 Version 1.3 V2 V3 V4 C3 0.1uF 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM8254(文件编号:S&CIC1490) V1 1 A V2 2 A V3 A V4 3 4 5 6 7 8 3/4 节串联用电池保护 IC COP VD D VMP VC1 D OP VC2 VINI VC3 CD T VC4 CCT CTL VSS SEL NC NC 16 15 14 13 12 11 10 A V1 A V2 A V3 A V4 A A 9 C1 0.1uF 测定电路 5 工作说明 * 请参照标准电路。 1.通常状态 全部的电池电压在 VDLn 与 VCUn 之间,比放电电流的电流值低(VINI 端子电压比 VIOV1、VIOV2 低, 并且 VMP 端子电压比 VIOV3 高)的情况下,充电用 FET 以及放电用 FET 变为 ON。 2. 过充电状态 某个电池的电压比 VCUn 高,这种状态保持在 tCU 以上的情况下,COP 端子变为高阻抗。 COP 端子通过外接电阻上拉为 EB+的缘故,充电用 FET 变为 OFF, 而停止充电。这种状态称为过充电状态。 过充电状态在满足下述的 2 个条件的一方的情况下被解除。 a) 全部的电池的电压在 VCLn 以下时 b) 全部的电池电压在 VCUn 以下,并且 VMP 端子电压在 39/40×VDD 以下时 3 4 5 (负载被连接,通过充电用 FET 的本体二极管开始放电) 3. 过放电状态 某个电池的电压比 VDLn 低,这种状态保持在 tDL 以上的情况下,DOP 端子的电压变为 VDD 电平,放电用 FET 变为 OFF, 而停止充电。这种状态称为过放电状态。变为过放电状态后,FM8254 转移为休眠状态。 4. 过电流状态 FM8254 备有对应 3 种类的过电流检测电平(VIOV1、VIOV2 以及 VIOV3)以及各自电平的过电流检测延迟时间 (tIOV1、tIOV2 以及 tIOV3)。放电电流比一定值大(VSS 和 VINI 的电压差比 VIOV1 大)的情况下,这种状态保持 在 tIOV1 以上时, FM8254 进入过电流状态。在过电流状态,DOP 端子的电压变为 VDD 电平,放电用 FET 变为 OFF,而停止放电。另外,COP 端子变为高阻抗,由于 EB +端子的电位被上拉,导致充电用 FET 变为 OFF。VMP 端子通过内部电阻 RVMD 被上拉至 VDD。针对过电流检测电平 2(VIOV2)以及过电流检测延 迟时间(tIOV2)的工作与针对 VIOV1 以及 tIOV1 的工作是相同的。在过电流状态,通过 IC 内部的 RVMD 电阻 www.superchip.cn 第 9 页 共 19 页 Version 1.3 Title Size B D ate: File: 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM8254(文件编号:S&CIC1490) 3/4 节串联用电池保护 IC VMP 端子被上拉至 VDD。过电流状态在满足下述的条件时被解除。 a) 通过充电器连接或者负载开放(30 MΩ以上),VMP 端子电压在 VIOV3 以上时 5. 延迟时间的设置 过充电检测延迟时间(tCU)可以通过连接在 CCT 端子的外接电容的容量来设置。过放电检测延迟时间(tDL) 以及过电流检测延迟时间 1(tIOV1) 可以通过连接在 CDT 端子的外接电容的容量来设置。各延迟时间由下 述的公式来计算出来。过电流检测延迟时间 2 以及 3(tIOV2,tIOV3)在内部被固定。 最小值 tCU [s] = ( 5.00, tDL [s] = ( 0.50, tIOV1[s] = ( 0.05, 典型值 10.0, 1.00, 0.10, 最大值 15.0 )×CCCT[μF] 1.50 )×CCDT[μF] 0.15 )×CCDT[μF] 6. 休眠状态 变为过放电状态,停止了放电,由于 IC 内部的 RVMS 电阻 VMP 端子被下拉至 VSS,VMP 端子电压变为 VDD/2 以下时,FM8254 进入休眠状态。在休眠状态下 FM8254 的几乎全部的电路停止工作,消耗电流变为 IPDN 以下。各个输出端子的状态变为如下的状态。 a) COP Hi-Z b) DOP VDD 休眠状态在满足下述的条件时被解除。 a) VMP 端子电压变为 VDD/2 以上时(连接了充电器)。过放电状态在满足下述的条件时被解除。 b) 全部的电池电压变为 VDLn 以上,并且 VDD 端子电压变为 VDD/2 以上时(连接了充电器)。 7. 向 0 V 电池充电功能 有关自我放电后电池(0 V 电池)的充电,FM8254 允许向 0 V 的电池充电(可以向 0 V 电池充电)。 注意 VDD 端子的电压比 VDSOP 的最小值低的情况下,不能保证 FM8254 工作。 8. 有关 CTL 端子 FM8254 备有控制端子。CTL 端子是用于控制 COP 端子以及 DOP 端子的输出电压而准备的。CTL 端子优 先用于电池保护电路。 表 5 通过 CTL 端子可设置的状态 CTL 端子 COP 端子 DOP 端子 High Hi-Z VDD Open Hi-Z Low 通常状态 VDD *1 通常状态*1 9. 有关 SEL 端子 FM8254 备有控制端子。SEL 端子是用于控制 3 节或者 4 节保护的切换而准备的。SEL 端子在 Low 的情况下、 www.superchip.cn 第 10 页 共 19 页 Version 1.3 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM8254(文件编号:S&CIC1490) 3/4 节串联用电池保护 IC 由于 V4 节的过放电检测被禁止,即使 V4 节为短路,过放电检测也可使用于 3 节保护。SEL 端子优先用于电 池保护电路。SEL 端子请务必使用在 High 或者是 Low 电位。 表 6 通过 SEL 端子可设置的状态 SEL 端子 状态 High 4 节保护 Open 未定 Low 3 节保护 工作时序图 1. 过充电检测、过放电检测 www.superchip.cn 第 11 页 共 19 页 Version 1.3 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM8254(文件编号:S&CIC1490) * 3/4 节串联用电池保护 IC ①通常状态 ②过充电状态 ③过放电状态 注:假设为在定电流时的充电。VEB+表示为充电器的开放电压。 2. 过电流检测 * ①通常状态 ②过充电状态 注:假设为在定电流时的充电。VEB+表示为充电器的开放电压。 www.superchip.cn 第 12 页 共 19 页 Version 1.3 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM8254(文件编号:S&CIC1490) 3/4 节串联用电池保护 IC 参考电路 3 节串联: 4 节串联: www.superchip.cn 第 13 页 共 19 页 Version 1.3 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM8254(文件编号:S&CIC1490) 3/4 节串联用电池保护 IC 外接元器件的推荐值 : NO 符号 范围 单位 NO 符号 典型值 范围 单位 RVC1 1 *1 1 0-1 kΩ 11 RSENSE — 0- mΩ 2 RVC2 1*1 0-1 kΩ 12 Rvss 51*1 10-51 Ω 3 RVC3 1*1 0-1 kΩ 13 RVc1 0.1*1 0-0.33 μF 4 RVC4 1*1 0-1 kΩ 14 CVC2 0.1*1 0-0.33 μF 5 RDOP 5.1 2-10 kΩ 15 CVC3 0.1*1 0-0.33 μF 6 RCOP 1 *2 0.1-1 MΩ 16 CVC4 0.1 0-0.33 μF 7 RVMP 5.1 1-10 kΩ 17 CCCT 0.1 0.01- μF 8 RCTL 0 0-100 kΩ 18 CCDT 0.1 0.07- μF 9 RVINI 1 0-100 kΩ 19 2.2-10 μF 10 RSEL 0 0-100 kΩ 典型值 CVSS 2.2 *1 *1 *1. 请将过滤器参数设为 RVSS × CVSS ≥ 51 μF•Ω, RVC1 × CVC1 = RVC2 × CVC2 = RVC3 × CVC3 = RVC4 × CVC4 = RVSS × CVSS。 *2. 对于音箱及类似产品,电源端有大容值的电容,建议 RCOP 改至 5.1MΩ。 注意: 1. 上述连接例的参数有可能不经预告而作更改。 2. VDD-VSS 间的滤波器参数推荐为 112 μF•Ω左右。 例 CVSS × RVSS = 2.2 μF × 51 Ω = 112 μF•Ω 在设定 VDD-VSS 间的滤波器参数时,请通过实际的应用电路对瞬态电源变动以及过电流保护功能予以充分实测。 3. 对上述连接例以外的电路未作动作确认, 且上述电池保护 IC 的连接例以及参数并不作为保证电路工作的依据。 请在实际的应用电路上进行充分的实测后再设定参数。 注意事项     请注意输入输出电压、负载电流的使用条件,使 IC 内的功耗不超过封装的容许功耗。 电池的连接顺序并无特别要求,连接电池时有可能发生不能放电的情况。在这种情况下,应把 VMP 端子与 VDD 端子短路连接,或者连接充电器就可以恢复到通常状态。 过充电电池和过放电电池混杂在一起的情况下变为过充电状态与过放电状态,都不可能进行充电和放电。 本 IC 虽内置防静电保护电路,但请不要对 IC 施加超过保护电路性能的过大静电。 www.superchip.cn 第 14 页 共 19 页 Version 1.3 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM8254(文件编号:S&CIC1490) 3/4 节串联用电池保护 IC 各种特性数据(典型数据) 过充电检测/解除电压、过放电检测/解除电压、过电流检测电压及各延迟时间 www.superchip.cn 第 15 页 共 19 页 Version 1.3 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM8254(文件编号:S&CIC1490) www.superchip.cn 3/4 节串联用电池保护 IC 第 16 页 共 19 页 Version 1.3 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM8254(文件编号:S&CIC1490) 3/4 节串联用电池保护 IC COP/DOP 端 www.superchip.cn 第 17 页 共 19 页 Version 1.3 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM8254(文件编号:S&CIC1490) 3/4 节串联用电池保护 IC 消耗电流 www.superchip.cn 第 18 页 共 19 页 Version 1.3 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. FM8254(文件编号:S&CIC1490) 3/4 节串联用电池保护 IC 封装信息 TSSOP-16 www.superchip.cn 第 19 页 共 19 页 Version 1.3
FM8254AAF 价格&库存

很抱歉,暂时无法提供与“FM8254AAF”相匹配的价格&库存,您可以联系我们找货

免费人工找货
FM8254AAF
    •  国内价格
    • 1+1.43752
    • 10+1.37502

    库存:14
