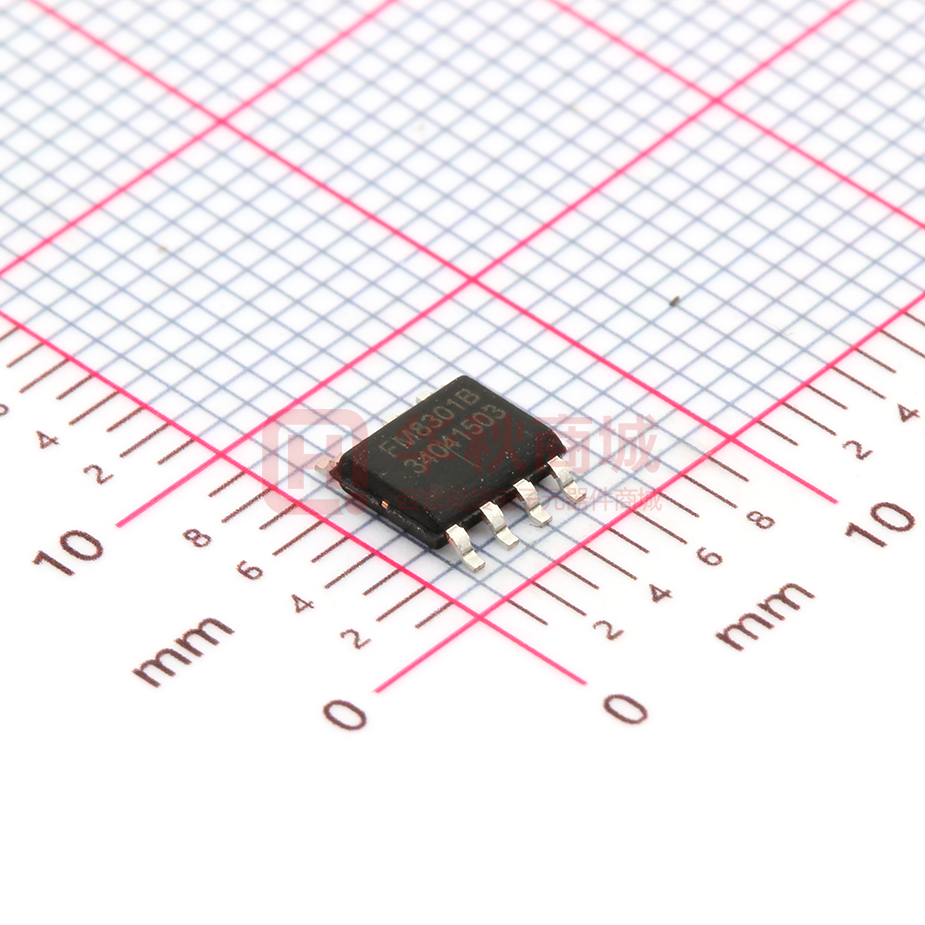

FM8301B

FM8301B

  • 厂商:

    FM(富满)

  • 封装:

    SOP7_150MIL

  • 描述:

    替代富满TC6833,非隔离降压型 LED 驱动 IC,MOS电流1A

  • 数据手册
  • 价格&库存
FM8301B 数据手册
深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. FM8301(文件编号:S&CIC1605) 非隔离降压型 LED 驱动 IC 概述 FM8301 是一款降压型 LED 恒流驱动芯片。芯片工作在电感电流临界模式,适用于 85Vac~265Vac 全范围输入电 压的非隔离降压型 LED 恒流电源。FM8301 芯片内部集成 500V 功率开关,采用专利的退磁检测技术和高压 JFET 供电技术,无需 VCC 电容和启动电阻,使其外围器件更简单,节约了外围的成本和体积。FM8301 芯片内置高精 度的电流采样电路,同时采用了专利的恒流控制技术,实现高精度的 LED 恒流输出和优异的线性调整率。芯片 工作在电感电流临界模式,输出电流不随电感量和 LED 工作电压的变化而变化,实现优异的负载调整率。FM8301 具有多重保护功能,包括 LED 短路保护, 芯片供电欠压保护,芯片温度过热调节等。FM8301 采用 SOP7 封装。 特点    无 VCC 电容、无启动电阻 集成高压供电功能 ±5% LED 输出电流精度    LED 短路保护 过热调节功能 采用 SOP7 封装 应用    LED 蜡烛灯 LED 球泡灯 其它 LED 照明 订购信息 型号 封装形式 MOS 电流 FM8301A SOP7 0.8A FM8301B SOP7 1A FM8301C SOP7 2A 引脚定义及说明 SOP7 www.superchip.cn 管脚号 管脚名称 描述 1 GND 芯片地 2 NC 无连接 3 NC 无连接 4 HV 高压启动脚 5,6 DRAIN 内部功率管 Drain 端 7 CS 电流采样脚,采样电阻接在 CS 和 GND 端之间 第 1 页 共 8 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. FM8301(文件编号:S&CIC1605) 非隔离降压型 LED 驱动 IC 典型应用电路 图 1:FM8301 典型应用电路 推荐工作范围 符号 ILED 参数 单位 输出 LED 电流@ Vout=72V A B C (输入电压 176V~265V) 160 220 250 A B C 240 300 400 A B C >30 >30 >30 ILED max 最大输出电流 VLED min 最小负载 LED 电压 www.superchip.cn 参数范围 第 2 页 共 8 页 mA mA V Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. FM8301(文件编号:S&CIC1605) 非隔离降压型 LED 驱动 IC 极限参数 (注 1) 符号 HV DRAIN CS 参数 参数范围 单位 500V 芯片高压供电接口 -0.3~500 V 内部高压功率管漏极到源极峰值电压 -0.3~500 V -0.3~8 V 电流采样端 A B C 500 650 900 IDMAX 漏极最大电流 @ TJ=100℃ PDMAX 功耗(注 2) 0.45 W θJA PN 结到环境的热阻 145 ℃/W TJ 工作结温范围 -40 to 150 ℃ TSTG 储存温度范围 -55 to 150 ℃ 1 KV ESD (注 3) mA 注1:最大极限值是指超出该工作范围,芯片有可能损坏。推荐工作范围是指在该范围内,器件功能正常,但并不完全保证满足个别性 能指标。电气参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下的直流和交流电参数规范。对于未给定上 下限值的参数,该规范不予保证其精度,但其典型值合理反映了器件性能。 注 2:温度升高最大功耗一定会减小,这也是由 TJMAX, θJA,和环境温度 TA 所决定的。最大允许功耗为 PDMAX = (TJMAX - TA)/θJA 或是极限范 围给出的数字中比较低的那个值。 注 3:人体模型,100pF 电容通过 1.5KΩ 电阻放电。 www.superchip.cn 第 3 页 共 8 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. FM8301(文件编号:S&CIC1605) 电气参数 非隔离降压型 LED 驱动 IC (注 4, 5) (无特别说明情况下,TA =25℃) 符号 描述 条件 最小值 典型值 最大值 单位 VCS_TH 电流检测阈值 480 500 520 mV TLEB 前沿消隐时间 500 ns TDELAY 芯片关断延迟 200 ns Toff_max 最大退磁时间 400 us Ton_max 最大开通时间 40 us BVDSS 功率管的击穿电压 IDSS 功率管漏电流 A RDS_ON 功率管导通阻抗 电流采样 内部时间控制 功率管 500 V 1 12.8 B RDS_ON 8.75 C RDS_ON 4.8 TREG 140 uA Ω 过热调节 ℃ 注 4:典型参数值为 25˚C 下测得的参数标准。 注 5:规格书的最小、最大规范范围由测试保证,典型值由设计、测试或统计分析保证。 www.superchip.cn 第 4 页 共 8 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. FM8301(文件编号:S&CIC1605) 非隔离降压型 LED 驱动 IC 功能模块图  芯片内部结构框图 图 2:芯片内部结构框图 www.superchip.cn 第 5 页 共 8 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. FM8301(文件编号:S&CIC1605) 非隔离降压型 LED 驱动 IC 应用信息 FM8301 是一款专用于 LED 照明的恒流驱动芯片,应用于非隔离降压型 LED 驱动电源。采用专利的退磁检测技 术和高压 JFET 供电技术,无需 VCC 电容和启动电阻,使其外围器件更简单,节约了外围的成本和体积。  启动 系统上电后,母线电压通过 HV 脚对芯片内部供电, 当内部供电电压达到芯片开启阈值时,芯片内部控制电路 开始工作。芯片正常工作时,所需的工作电流仍然通过内部的 JFET 对其提供。  恒流控制,输出电流设置 芯片逐周期检测电感的峰值电流,CS 端连接到内部的峰值电流比较器的输入端,与内部 500mV 阈值电压进行比 较,当 CS 电压达到内部检测阈值时,功率管关断。 电感峰值电流的计算公式为: 其中,RCS 为电流采样电阻阻值。CS 比较器的输出还包括一个 500ns 前沿消隐时间。 LED 输出电流计算公式为: 其中, IPK 是电感的峰值电流。  储能电感 FM8301 工作在电感电流临界模式,当功率管导通时,流过储能电感的电流从零开始上升,导通时间为 其中,L 是电感量;IPK 是电感电流的峰值;VIN 是经整流后的母线电压;VLED 是输出 LED 上的电压。 当功率管关断时,流过储能电感的电流从峰值开始往下降,当电感电流下降到零时,芯片内部逻辑再次将功率管开通。 功率管的关断时间为: www.superchip.cn 第 6 页 共 8 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. FM8301(文件编号:S&CIC1605) 非隔离降压型 LED 驱动 IC 储能电感的计算公式为: 其中,f 为系统工作频率。FM8301 的系统工作频率和输入电压成正比关系,设置 FM8301 系统工作频率时,选择在输入电 压最低时设置系统的最低工作频率,而当输入电压最高时,系统的工作频率也最高。 FM8301 设置了系统的最小退磁时间和最大退磁时间,由 Toff 的计算公式可知,如果电感量很小时,Toff很可能会小 于芯片的最小退磁时间,系统就会进入电感电流断续模式,LED 输出电流会背离设计值;而当电感量很大时,Toff又 可能会超出芯片的最大退磁时间,这时系统就会进入电感电流连续模式,输出 LED 电流同样也会背离设计值,所以 选择合适的电感值很重要。  保护功能 FM8301 内置多种保护功能,包括LED 短路保护, 芯片供电电压欠压保护,芯片温度过热调节等。当LED 短路时, 系统工作在 2.5kHz 低频,所以功耗很低。FM8301 通过过温调节电路检测芯片温度,当芯片温度超过 140℃时, 芯片进入过温调节状态,逐渐减小输出电流,从而控制输出功率和温升,使芯片温度控制在一定值,以提高系统的 可靠性。  PCB设计 在设计 FM8301PCB 时,需要遵循以下指南:  CS 采样电阻 电流采样电阻的功率地线尽可能短,且要和芯片的地线及其它小信号地线分头接到母线电容的地. 另外加大 CS 引脚的铺铜面积可以加强芯片散热。  HV 引脚 在焊接允许的情况下,HV 引脚尽量远离 CS 引脚和其他低压引脚。  功率环路的面积 减小功率环路的面积,如功率电感、功率管、母线电容的环路面积,以及功率电感、续流二极管、输出 电容的环路面积,以减小 EMI 辐射。  DRAIN 引脚 增加 DRAIN 引脚的铺铜面积以提高芯片散,但是过大的铺铜面积会使 EMI 变差。 www.superchip.cn 第 7 页 共 8 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. FM8301(文件编号:S&CIC1605) 非隔离降压型 LED 驱动 IC 封装信息 SOP-7 www.superchip.cn 第 8 页 共 8 页 Version 1.0
