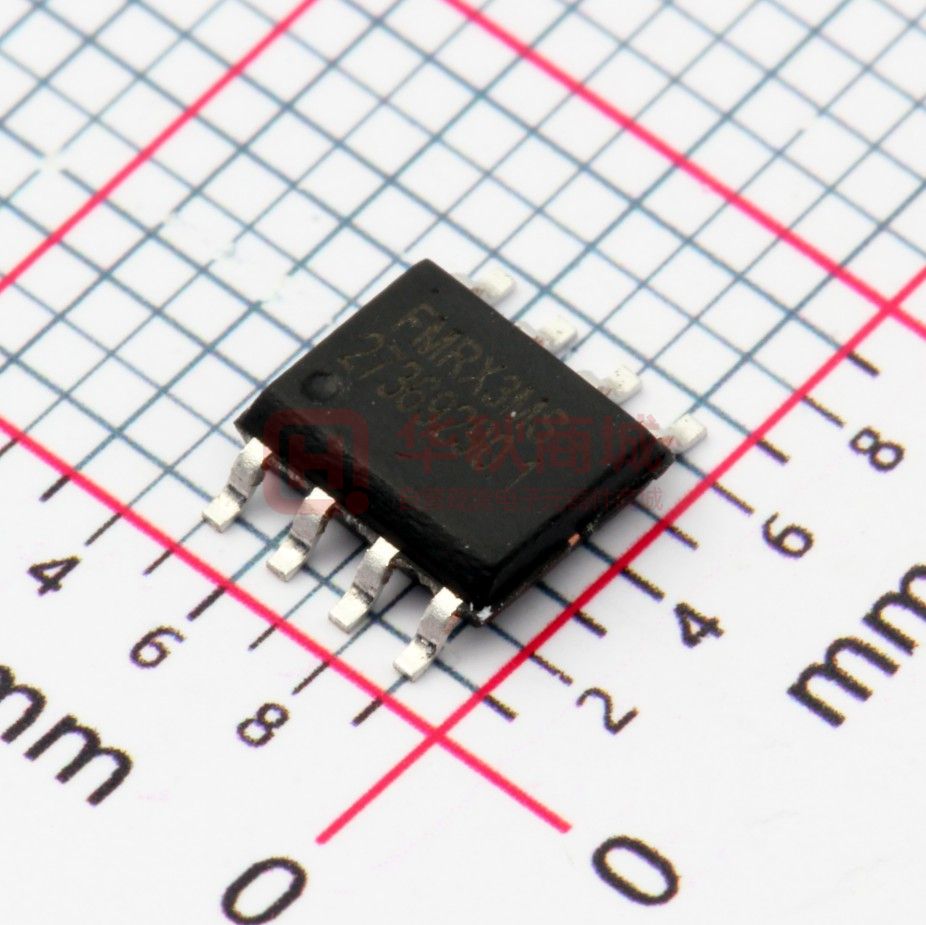

FMRX3MS

深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. TX3E/FMRX3MS (文件编号：S&CIC1520) 二功能遥控车 IC+内置马达驱动 概述 TX3E/FMRX3MS 是用于遥控玩具汽车的 CMOS 集成电路。TX3E/FMRX3MS 有两种信号控制三种状态：前 进信号控制前进功能，后退信号控制后退功能，没有信号表示停止功能。其中 TX3E 为发射，FMRX3MS 为接收。 特点        TX3E 工作电压范围：2.2V~12V FMRX3MS 内置 LDO 稳压输出典型值 2.3V TX3E 内置 4V 稳压二极管 只需极少量的外围元件，内置振荡器，内置 1.8A 马达功率驱动管 驱动管总内阻约 1.2Ω TX3E 通过控制 VDD 电压产生 1KHz 和 250Hz 两种频率 封装形式：SOT23-3，SOP-8 编码数据格式   前进信号：F1=1KHz 方波 后退信号：F2=250Hz 方波 最大极限值     DC 电源电压：0.3V~7.2V 输入/输出电压：GND-0.2V~VDD+0.2V 工作温度：0℃~60℃ 存储温度：-25℃~125℃ 引脚示意图及说明 VDD 引脚序号 名称 说明 1 TX 编码输出脚 2 GND 电源负极 3 VDD 电源正极 3 1 2 TX GND SOT23-3 www.superchip.cn 第 1 页 共 5 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. TX3E/FMRX3MS (文件编号：S&CIC1520) 二功能遥控车 IC+内置马达驱动 引脚序号 名称 说明 1 VDD 稳压输出端 VDD 1 8 VDDP 2 VIN 放大器输出入端 VIN 2 7 F 3 VOUT 放大器输出端 VOUT 3 6 B 4 GND 逻辑地（负极端） GND GNDP 5 GNDP 功率地（负极端） 5 6 B 后退驱动输出端 7 F 前进驱动输出端 8 VDDP 功率电源脚输入端 4 SOP-8 电气特性 TX3E： 参数 符号 最小 典型 最大 单位 测试条件 工作电压 VDD 2.0 3V 12 V 3.6V 以上需加限流电阻 工作电流 IDD 200 uA NO LOAD 待机电流 ISTM 0.5 uA 输出频率 FDout 300/1.2k Hz 200/800 250/1K 频率偏差±18% FMRX3MS： 参数 符号 最小值 典型值 最大值 工作电压 VDD 2.4V 6.0V 7.0V 工作电流 Idd 0.15mA 0.3mA 0.5mA 端口驱动 Io —— 1.5A —— 频率容忍度 Ftol -18% 稳压输出 Vout 2.10V +18% 2.3V 2.4V 芯片使用注意事项 1、 仅适用于普通遥控车玩具，其他玩具及电机驱动在使用 FMRX3MS 时请根据实际情况来使用。 2、 持续电流驱动能力受封装形式、VDD、VCC、芯片差异及环境温度、PCB 材料及厚度等因素影响，规格书给 出参数仅供参考。在实际使用中请根据产品考虑一定的余量。 3、 FMRX3MS 采用 MOS 工艺设计制造，对静电敏感，要求在包装、运输、加工生产等全过程中需注意做好防 静电措施。 4、马达启动瞬间的电流值建议不要超过 2.5A。建议最多用四节 1.5V 电池供电的方案。 www.superchip.cn 第 2 页 共 5 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. TX3E/FMRX3MS (文件编号：S&CIC1520) 二功能遥控车 IC+内置马达驱动 典型应用电路 接收应用电路：（接收高频电路仅供参考，请以实际 PCB 和器件来调整参数） ANT1 ANTENNA R1 VCC_BAR 2.2K R2 2.2K C1 10pF 1uF L1 C2 47pF R3 4.7uF C4 C3 150K C5 0.1uF C7 47000pF R4 4.7M 2712-LY Q1 C10 470pF VDD VDDP VIN F VOUT B GND GNDP 8 7 6 5 C8 C9 0.1uF MG1 MOTOR 0.1uF 2 C6 47pF U1 1 2 3 4 1 27M C11 4.7uF L2 3.3uH C12 R5 680R 3300pF 如上图，C8 为在 PCB 上而 C9 是直接焊在马达上的两极焊点。C4 根据方案电压和马达来适当调整容量。 发射应用电路：（发射高频电路仅供参考，请以实际 PCB 和器件来调整参数） VCC-7V ANTENNA R3 270R L1 5.6uH SW1 250Hz L2 27M D1 IN4148 R2 10K C5 39P SW2 1KHz C4 101P 3 C1 103P C3 5P VDD TX 1 R1 150K GND C6 101P 2 www.superchip.cn Q1 8050D 第 3 页 共 5 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. TX3E/FMRX3MS (文件编号：S&CIC1520) 二功能遥控车 IC+内置马达驱动 封装尺寸图  SOT23-3（小） www.superchip.cn 第 4 页 共 5 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. TX3E/FMRX3MS (文件编号：S&CIC1520) 二功能遥控车 IC+内置马达驱动  SOP-8 www.superchip.cn 第 5 页 共 5 页 Version 1.0
