深圳市富满电子有限公司
SHENZHEN FUMAN ELECTRONICS CO., LTD.

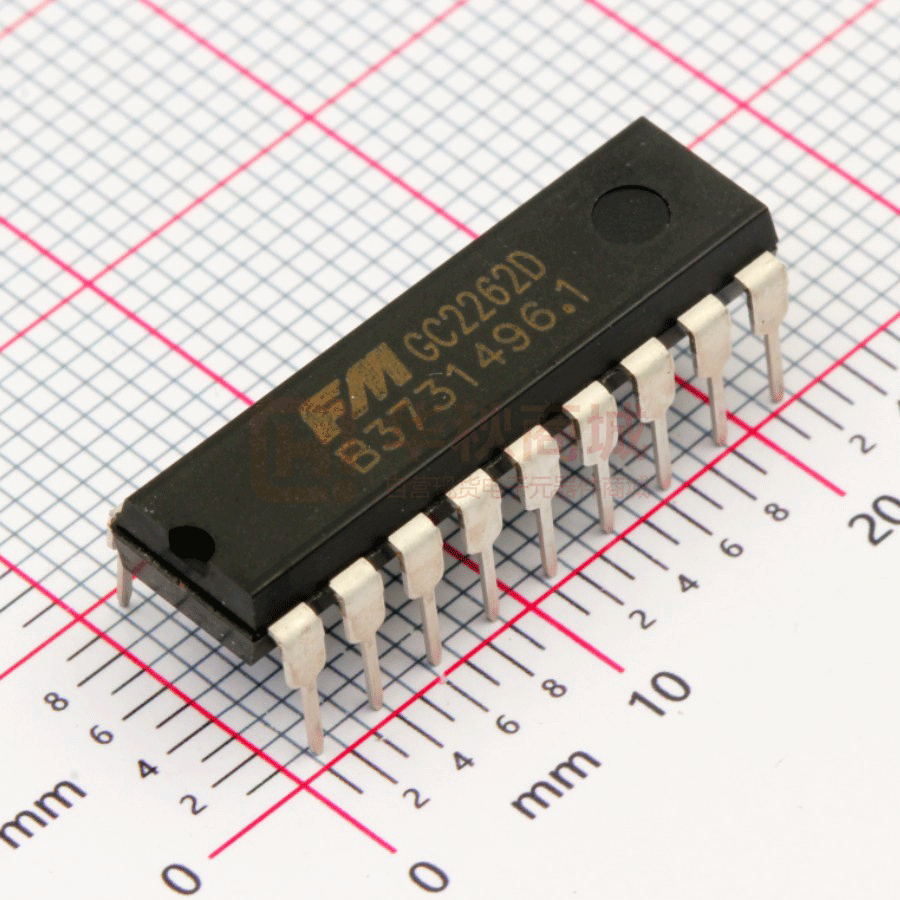

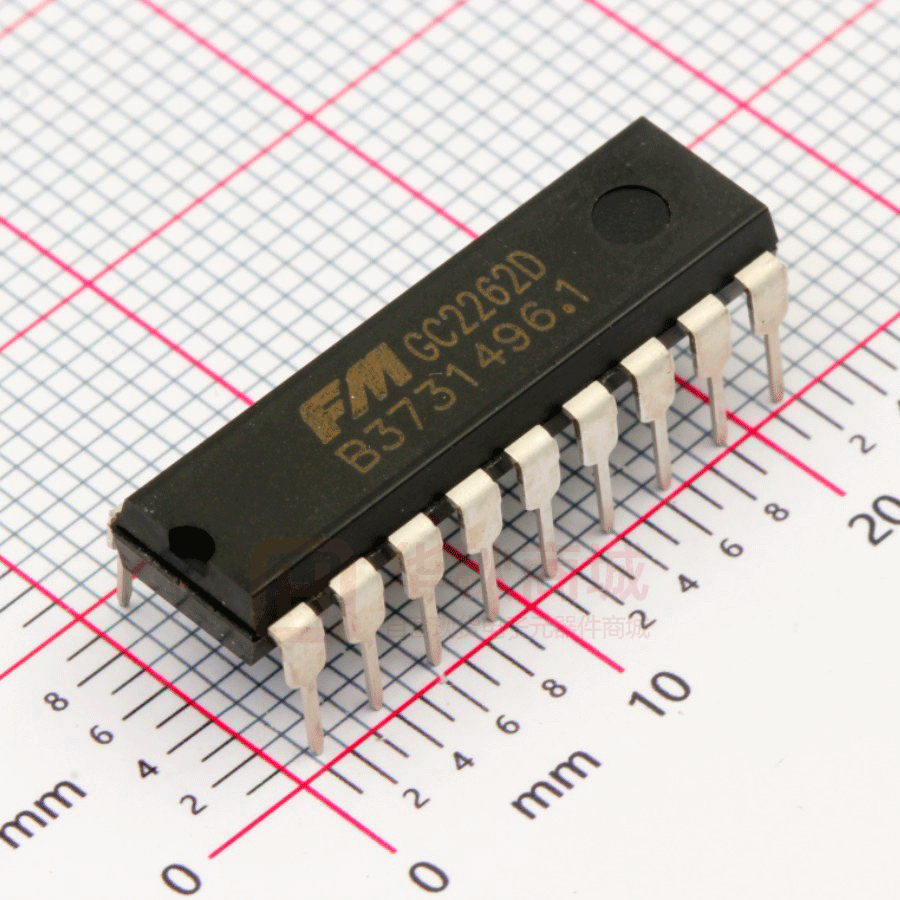

遥控编码电路
GC2262D(文件编号:S&CIC0579)
一、 简介
GC2262D 是 CMOS 工艺制造的低功耗通用编码电路,每个电路都有用户可灵活改变的地址码和数据码作
组成,电路都有省电模式,可用于无线电和红外线遥控发射。
二、 特点:
●
●
●
●
CMOS 工艺制造,低功耗
3
外部应用线路元器件少
单脚电阻振荡电路
工作电压范围宽:4.0~15.0V
●
●
●
●
数据最多可达 6 位
4
地址码最多可达 4,194,304 种
红外遥控型和无线电遥控型
具有多种封装形式供选用
●
●
遥控玩具
其他工业遥控
三、 应用范围:
●
●
车辆防盗系统
家庭防盗系统
四、引脚图:
A0
A1
1
1
18 20
VDD
2
2
DOUT
A2
3
3
17 19
16 18
A3
4
4
15 17
OSC2
A4
5
5
14 16
TE
A5
6
6
13 15
A6/D5
7
7
12 14
A11/D0
A10/D1
A7/D4
8
8
11 13
A9/D2
VSS
9
9
10 12
A8/D3
NC
NC
10
11
第 1 页 共 6 页
OSC1
深圳市富满电子有限公司
SHENZHEN FUMAN ELECTRONICS CO., LTD.
遥控编码电路
GC2262D(文件编号:S&CIC0579)
五、 管脚说明:
管脚名称
输入/输出
说明
A0~Ax
输入
地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),“4TH”(接
到 4TH 端)最多四种状态
D0~Dx
输入
数据输入端,有一个为“1”即有编码发出,内部下拉
Vcc
输入
电源正端(+)输入端
Vss
输入
电源负端(—)输入端;
TE
输入
编码启动端,用于多数据的编码发射,低电平有效
OSC
输入
单端电阻振荡器输入端,与电源正所接电阻决定振荡频率
OSC1
输入
双端电阻振荡器输入端,与 OSC2 所接电阻决定振荡频率
OSC2
输出
双端电阻振荡器输出端
Dout
输出
编码输出端(常低)
4TH
输出
第四态输出端,接到地址脚用于产生第四态地址
NC
-
空脚
六、 极限参考数(Ta=25℃):
参数
符号
参数范围
单位
电源电压
Vcc
-.3~15.0
V
输入电压
Vi
-0.3~Vcc+0.3
V
输出电压
Vo
-0.3~Vcc+0.3
V
最大功耗(Vcc=12V)
Pa
300
mW
工作温度
Topr
-20~+70
℃
贮存温度
Tstg
-40~+125
℃
七、 电气参数(除非特殊说明,Tamb=25℃,VDD=12.0V):
参数
符号
测试条件
最小值
典型值
最大值
单位
电源电压
Vcc
-
6
-
15
V
电源电流
Lcc
Vcc=15v 振 荡 器 停 振
A0~A11 开路
-
0.02
5
uA
输出驱动电流
IOH
Vcc=5V,V0H=3V
-6
-
-
mA
Vcc=15V,VoH=6V
-10
-
-
mA
输出陷电流
IOL
Vcc=8V,VoH=4V
5
-
-
mA
Vcc=15V,VoH=6V
9
-
-
mA
第 2 页 共 6 页
深圳市富满电子有限公司
4
5
5
6
6
SHENZHEN FUMAN ELECTRONICS CO., LTD.
遥控编码电路
GC2262D(文件编号:S&CIC0579)
八、线路图:
(1)
VDD
A0
A1
VDD
DOUT
A2
OSC1
A3
OSC2
A4
TE
A5
A6
A11
A10
A7
A9
VSS
A8
ANT
D
D
1K-4.7K
D1
RF
ROSC
T EB
C
C
B
B
(2)
VDD
ANT
A0
A1
VDD
DOUT
A2
OSC1
A3
OSC2
A4
TE
A5
A6
A11
A10
A7
A9
VSS
A8
1K-4.7K
D1
RF
ROSC
T EB
第 3 页 共 6 页
深圳市富满电子有限公司
SHENZHEN FUMAN ELECTRONICS CO., LTD.
GC2262D(文件编号:S&CIC0579)
1
2
3
遥控编码电路
(3)
D
VDD
D5
D4
D3
D2
D1
D0
ANT
D1
RF
C
2.7K
T o GC2262
D5
2.7K
D4
2.7K
D3
2.7K
D2 1K-4.7K
2.7K
D1
2.7K
D0
10K*6
B
A0
A1
DOUT
VDD
A2
OSC1
A3
OSC2
A4
TE
A5
D5
D0
D1
D4
D2
VSS
D3
Rosc
A
1
2
第 4 页 共 6 页
3
深圳市富满电子有限公司
SHENZHEN FUMAN ELECTRONICS CO., LTD.
GC2262D(文件编号:S&CIC0579)
3
4
遥控编码电路
5
6
(4)
VDD
D
1K-4.7K
D5
D4
D3
D2
D1
D0
ANT
D1
RF
C
To
GC2262
1
2
3
D0
4
D1
D2
D3
D4
D
D5
A0
A1
VDD
B
DOUT
A2
OSC1
A3
OSC2
A4
LED
A5
D5
D0
D1
D4
D2
VSS
D3
Rosc
C
(5)
A
VDD
Title
Size
Number
Revision
B
Date:
File:
10uH
3
4
19-Feb-2004
E:\超晶规格图\xie\GC2262.Ddb
Sheet of
Drawn By :
5
6
B
25P
MPSH10
From
47K
Encoder's O/P
5P
A
1
2
第 5 页 共 6 页
3
4
深圳市富满电子有限公司
SHENZHEN FUMAN ELECTRONICS CO., LTD.
遥控编码电路
GC2262D(文件编号:S&CIC0579)
2
3
4
九、Suggested
Oscillator Resistor
of GC2262D/GC2272 (当 VDD=4.5V
时)
GC2262D
GC2272B
GC2272C/D
编码
ROSC
OSC
3.0M
ROSC
OSC
ROSC
OSC
520us
910K
46KHz
390K
48KHz
1.08ms
360us
680K
73KHz
270K
73KHz
610us
200us
390K
100KHz
180K
104KHz
宽
窄
8.2KHz
1.5ms
2.2M
11KHz
1.2M
20KHz
PAD 图
TEB
A11
/D0
A10
/D1
A9
/D2
A8
/D3
A7
/D4
VSS
A6
/D5
A5
IC衬底接VSS
A4
OSCO
OSCI
DOUT
VDD
A0
A1
A2
A3
No
PAD Name
X
Y
No
PAD Name
X
Y
1
TEB
54.00
706.00
10
A4
1084.00
310.10
2
A11/D0
204.00
706.00
11
A3
1124.50
74.10
3
A10/D1
354.00
706.00
12
A2
981.50
74.10
4
A9/D2
504.00
706.00
13
A1
831.50
74.10
5
A8/D3
654.00
706.00
14
A0
681.50
74.10
6
VSS
817.00
706.00
15
VDD
523.00
74.10
7
A7/D4
966.00
706.00
16
DOUT
374.00
74.10
8
A6/D5
1114.00
706.00
17
OSCI
204.00
74.10
9
A5
1084.00
449.10
18
OSCO
54.00
74.10
第 6 页 共 6 页
