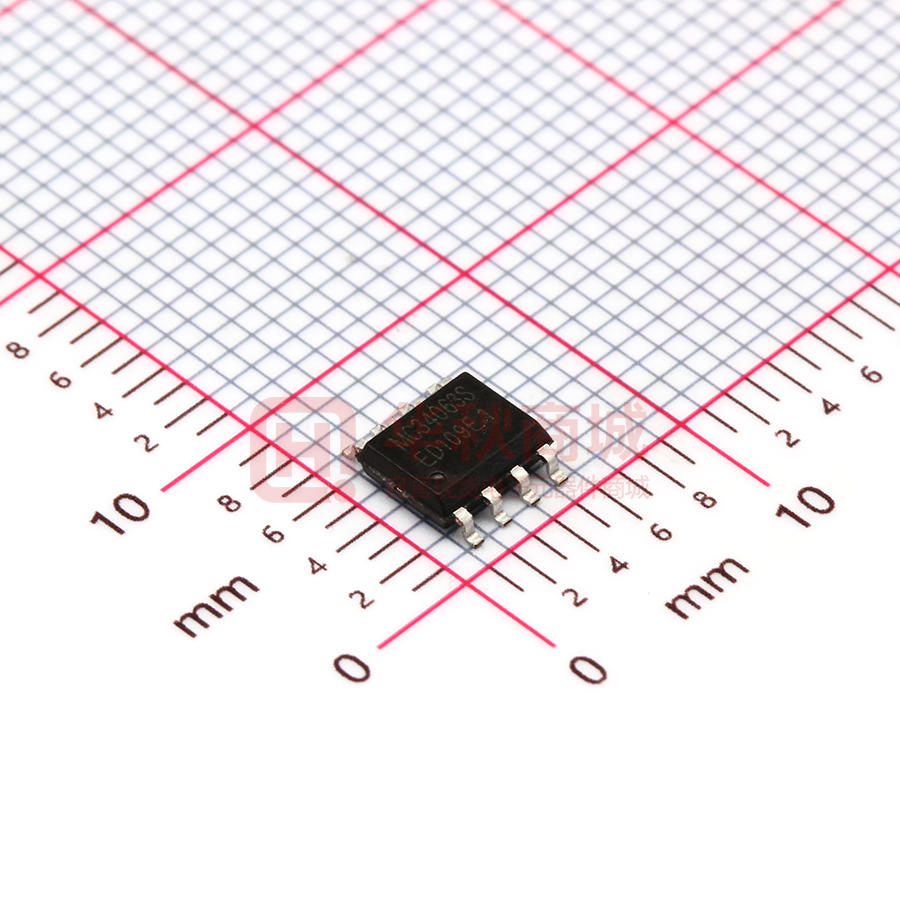

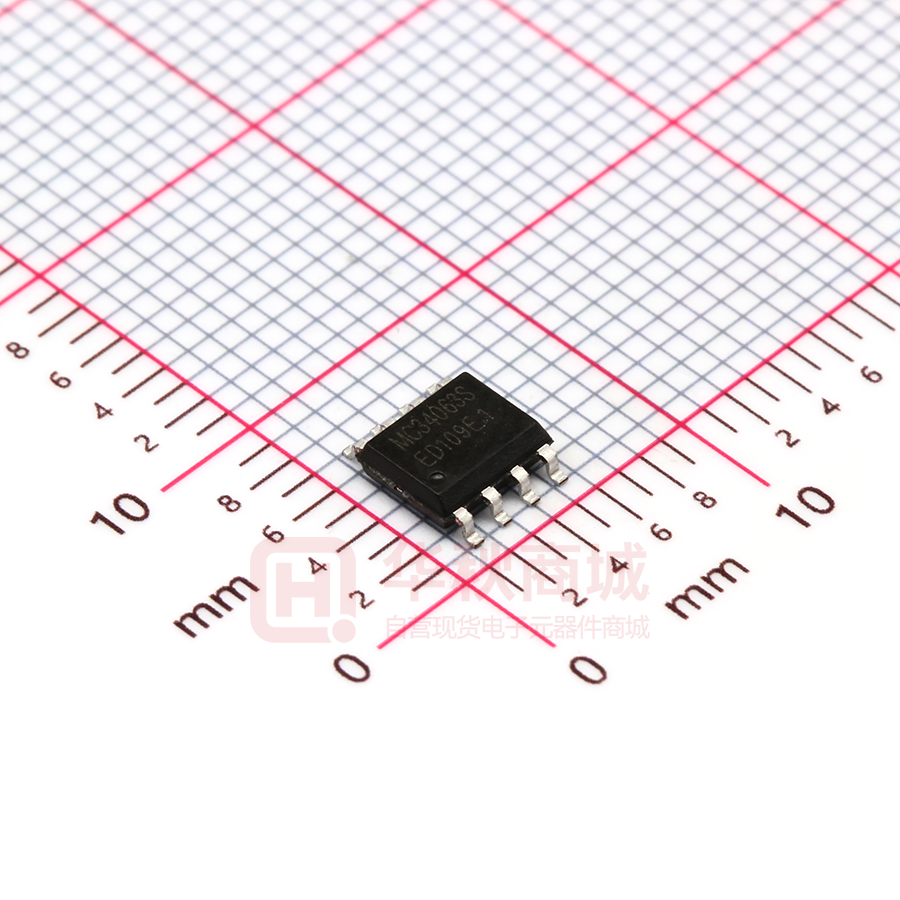

MC34063

深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. MC34063(文件编号：S&CIC0968) DC-DC 变换器控制 IC 一、 概述 MC34063 是一单片双极型线性集成电路，专用于直流—直流变换器控制部分。片内包含有温度补偿带隙 基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出 500mA 的开关电流。它能使用最少 的外接元件构成开关式升压变换器、降压式变换器和电源反向器。 二、 特点         输入电压：3.0V~15V； 短路电流限制； 低静态电流； 输出开关电流可达 500mA（无外接三极管）； 输出电压可调； 工作振荡频率：100Hz~100KHz； 可构成升压、降压或反向电源变换器； 封装形式采用 DIP-8、SOP-8。 三、 管脚图 SC 1 8 DC SC 1 8 DC SE 2 7 IS SE 2 7 IS TC 3 6 VCC TC 3 6 VCC GND 4 5 COM P GND 4 5 COM P 1 2 3 DIP-8 SOP-8 四、 内部框图 D SC E 1 Q2 Q 7 IS 6 VCC 5 COMP D 100 SE DC S R Q1 8 C 2 IS CT 振荡器 TC C 3 1.25V 参考源 + 比较器 - B GND 4 1 www.superchip.cn B 2 第 1 页 共 5 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. MC34063(文件编号：S&CIC0968) DC-DC 变换器控制 IC 五、 极限参数 参数 符号 数值 单位 VCC 15 Vdc VI（COMP） -0.3 ~ 15 Vdc 开关管集电极电压 VC(switch) 15 Vdc 开关管发射极电压 ( VPIN1=15V) VE(switch) 15 Vdc 开关管集电极—发射极电压 VCE(switch) 15 Vdc VC(driver) 15 Vdc ISW 500 mA 电源电压 比较器输入电压范围 驱动管集电极电压 开关管电流 六、 电气参数 （除非特别说明，VDD=5V，Ta=0~70℃） 参数 测试条件 符号 最小值 典型值 最大值 单位 振荡器部分 充电电流 Vcc=5.0V~15V, TA=25℃ Ichg 22 31 42 μA 放电电流 Vcc=5.0V~15V, TA=25℃ Idischg 140 190 260 μA 振荡幅度 TA=25℃ V（OSC） 放电与充电电流之比 V7=Vcc, TA=25℃ Idischg/Ichg 5.2 6.1 7.5 电流限制检测电压 ICHG=IDISCHG, TA=25℃ Vipk(sence) 250 300 350 mV 饱和电压 1 ISW=1.0A,VC(DR) =VC(SW) VCE(sat)1 0.95 1.3 V 饱和电压 2 ISW=1.0A,VC(DR)=5.0V VCE(sat)2 0.45 0.7 V 直流电流增益 Isw=1.0A, Vce=5.0V, Ta=25℃ GI（DC） 关态集电极电流 Vce=40V，Ta=25℃ IC（OFF） 10 100 nA 0.5 V 输出开关部分 50 180 比较器部分 阈值电压 阈值电压的电源调整率 Vcc=3.0V ~ 15V 输入偏置电流 Vin=0V 器件总体 电源电流 Vcc=5.0V~15V, Ct=1.0nF, Pin 7=Vcc,Vpin 5 > Vth, 2 脚接地 VTH 1.21 1.24 1.29 V △VTH - 2.0 5.0 mV IBIAS - 50 400 nA ICC - 2.7 4.0 mA 七、 工作原理 由于内置有大电流的电源开关，MC34063能够控制的开关电流达到500mA。内部线路包含有参考电压源、 振荡器、转换器、逻辑控制线路和开关晶体管。 参考电压源是温度补偿的带隙基准源。振荡器的振荡频率由3脚的外接定时电容决定。开关晶体管由比较器 的反向输入端和与振荡器相连的逻辑控制线路置成ON，并由与振荡器输出同步的下一个脉冲置成OFF。 www.superchip.cn 第 2 页 共 5 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. MC34063(文件编号：S&CIC0968) DC-DC 变换器控制 IC 八、 设计规范表 参数 降压变换 升压变换 反向变换 VOUT +VF VOUT +VF-VIN（MAX） ┃VOUT┃-VF VIN（MAX）-VSAT-VOUT VIN（MAX）-VSAT VIN（MAX）-VSAT （tON+tOFF）MAX 1/fMIN 1/fMIN 1/fMIN CT 4×10 ·tON（MAX） 4×10 ·tON（MAX） 4×10-5·tON（MAX） IPK（SWITCH） 2·IOUT（MAX） RSC VIPK（SENSE）/IPK（SENSE） tON / tOFF L（MIN） CO -5 VIN（MAX）-VSAT IPK（SWITCH） * tON（MAX） IPK（SWITCH）*（tON + tOFF） 8*Vripple（p-p） VSAT 输出开关管饱和电压 VF 整流二极管正向压降 -5 tON - tOFF 2*IOUT（MAX）* tOFF tON + tOFF 2*IOUT（MAX）* tOFF VIPK（SENSE）/IPK（SENSE） VIPK（SENSE）/IPK（SENSE） VIN（MAX）-VSAT * tON VIN（MAX）-VSAT IPK（SWITCH） （MAX） IPK（SWITCH） ≈ IOUT*tON Vripple（p-p） ≈ * tON（MAX） IOUT*tON Vripple（p-p） tON 输出开关管导通时间 tOFF 输出开关管关闭时间 九、 电路原理 内部框图中所表示的电路解释如下： 振荡器通过恒流源对外接在CT管脚(3脚)上的定时电容不断地充电和放电，以产生振荡波形。充电和放电电 流都是恒定的，所以振荡频率仅取决于外接定时电容的容量。与门的C输入端在振荡器对外充电时为高电平，D 输入端在比较器的输入电平低于阈值电平时为高电平。当C和D输入端都变成高电平时，触发器被置为高电平， 输出开关管导通。反之，当振荡器在放电期间，C输入端为低电平，触发器被复位，使得输出开关管处于关闭 状态。 电流限制SI检测端(5脚)通过检测连接在V+和5脚之间电阻上的压降来完成功能。当检测到电阻上的电压降接 近超过300mV时，电流限制电路开始工作。这时通过CT管脚(3脚)对定时电容进行快速充电，以减少充电时间 和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。 www.superchip.cn 第 3 页 共 5 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. MC34063(文件编号：S&CIC0968) 3 3 DC-DC 变换器控制 IC 4 4 十、 电路原理图  5 5 升压电路 D1(SBD) V0=30V 100H Rsc Vin 12V 0.22Ω 180Ω 1 150uF 2 1500pF 3 4 SC DC SE IS TC VCC GND COMP 8 7 6 5 R2 100uF 48k R1 2.2K  降压电路 Rsc Vin 12V 0.33Ω 1 V0=5.0V )DBS (1D 470uF 220H 2 3 470pF 4 SC DC SE IS TC VCC GND COMP 8 7 6 5 R2 100uF 3.6K R1 1.2K  反压电路 www.superchip.cn 第 4 页 共 5 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. MC34063(文件编号：S&CIC0968) DC-DC 变换器控制 IC 90H Rsc Vin 5V 0.24Ω 1 VOUT=-12V D1(SBD) 2 3 4 SC DC SE IS TC VCC GND COMP 8 7 6 R2 5 100uF 850Ω K2.8 1R 1000uF Title Size B Date: File: 3 www.superchip.cn 4 第 5 页 共 5 页 5 Version 1.0 1 E
