P7

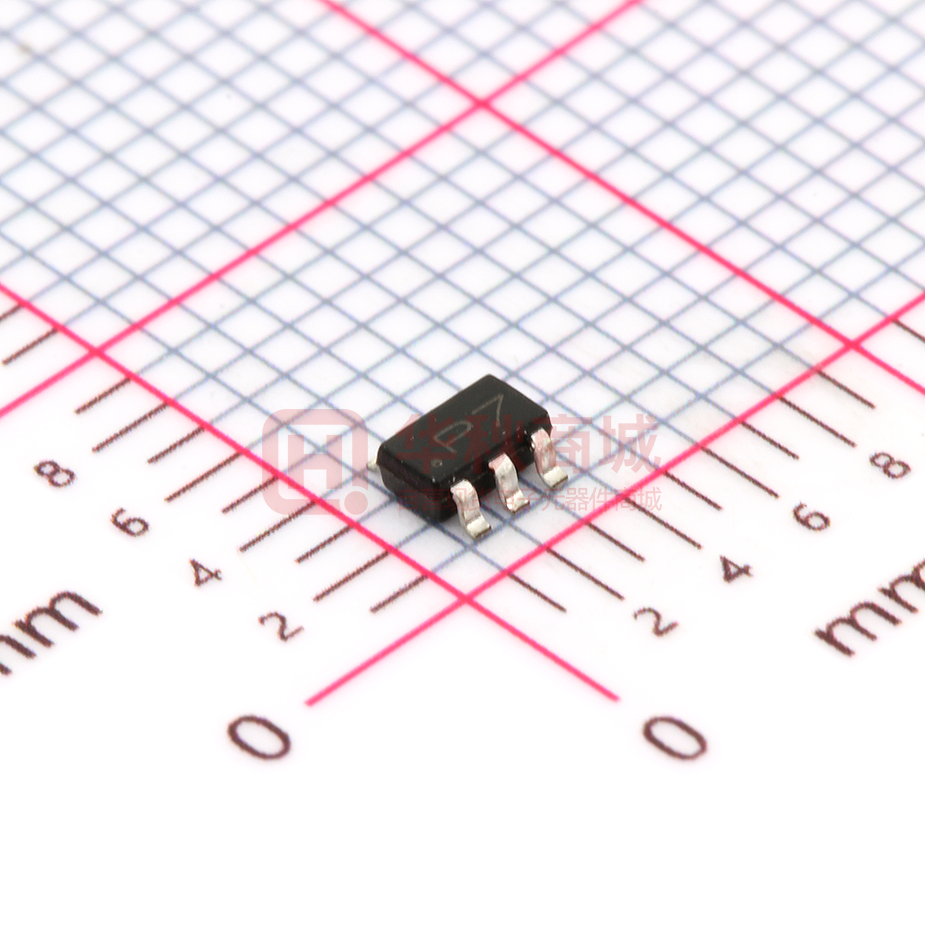

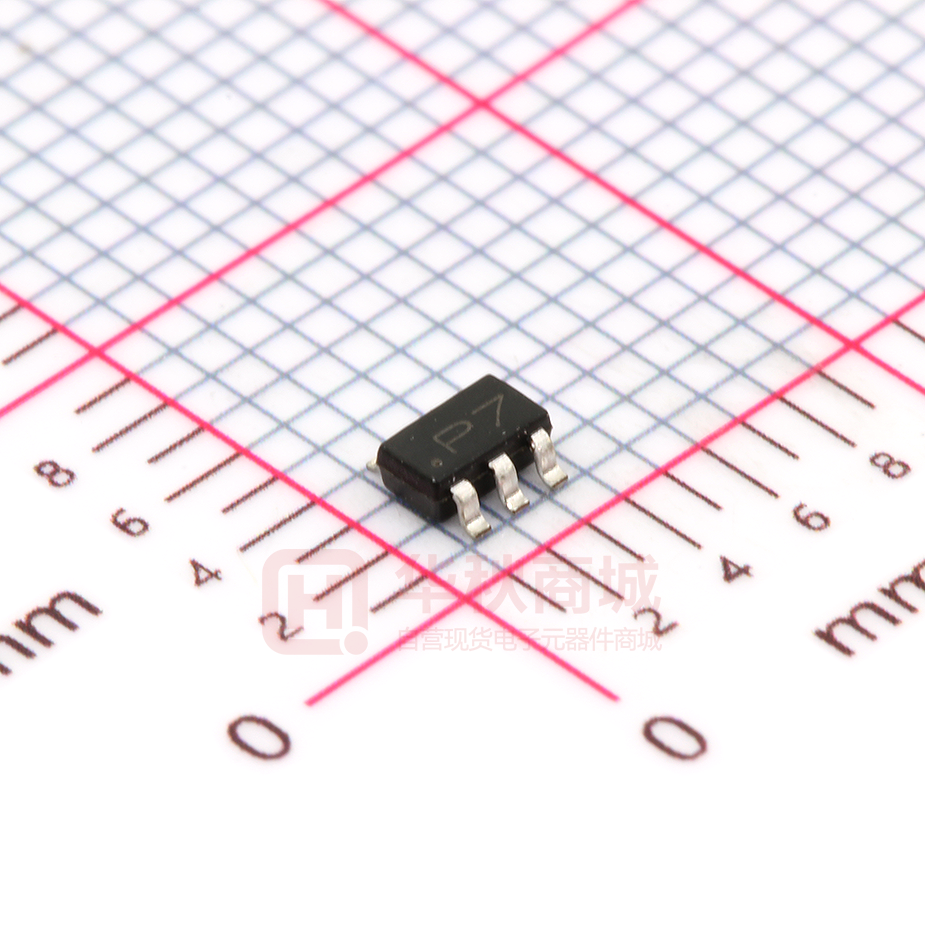

深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 苹果 iPhone6S 数据线 IC P7（文件编号：S&CIC1435） 概述 苹果 iPhone6S 数据线芯片，可完美支持 iPhone6S、iPhone6、iPhone5C、iPhone5S、iPad4、iPad mini、 iPod touch、iPod nano 等 8pin Lightning 接口的数据传输同步功能及充电功能。 特点       集成度高，极少的外围元器件。 电路简单，价格优势明显。 稳定性高，兼容性强。 完美支持 iTunes 数据同步，数据传输稳定。 完美支持室内充电器、车载充电器、移动电源充电。 支持 iOS 版本： 1. iOS 6.0 2. iOS 7.0 3. iOS 8.0 4. iOS 9.0 及以上版本 设备支持    移动电话（iPhone5、iPhone5S、iPhone5C、iPhone6、iPhone6 Plus、iPhone6S、iPhone6S Plus 等） 平板电脑（iPad4、iPad Air、iPad Air2、iPad Air3、iPad Pro、iPad mini、iPad mini2、iPad mini3、iPad mini4 等） 播放器（iPod touch 5、iPod touch 6、iPod nano7 等） 应用范围     Apple Lightning 数据线 Apple Lightning 充电器 Apple Lightning 转接头 iPhone5S 背夹电源，iPhone 移动电源 订购信息 封装型号 封装形式 P7 SOT23-6 引脚示意图及说明 DATA VDD 6 5 1 2 NC 4 3 GATE VSS VOUT SOT23-6 www.superchip.cn 引脚序号 引脚名称 引脚说明 1 GATE 2 VSS 3 VOUT 4 NC 5 VDD 芯片正电源。 6 DATA 数据通信端。 P-MOSFET 控制输出端。 芯片地。 内置 150Ω电阻到 VDD。 悬空。 第1页共3页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 苹果 iPhone6S 数据线 IC P7（文件编号：S&CIC1435） 最大极限参数 参数 极限值 单位 输入电压 Vss-0.3 ~ VDD+6.0 V 输出电压 Vss-0.3 ~ VDD+6.0 V 工作温度 0 ~ +90 ℃ 储存温度 -65 ~ +150 ℃ 说明：器件的负荷不得超出“最大极限值”中所列出的范围，否则器件可能永久性损坏，也不允许在临界值下负 荷过久，这样即使不损坏器件，也可能影响其可靠性。 电气特性 （VDD=5.0V，TA=25℃） 参数 符号 测试条件 最小值 典型值 最大值 单位 工作电压 VDD -- 2.2 5.0 5.5 V 工作电流 IDD 输出空载 -- 3 5 mA DC O/P 驱动电流 IDRIVE 负载=0.7V 10 -- -- mA 应用电路图 www.superchip.cn 第2页共3页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 苹果 iPhone6S 数据线 IC P7（文件编号：S&CIC1435） PCB 图及 BOM 表 PCB 图 正面 背面 BOM 表 序号 元件名称 型号&规格 1 PCB 板 2 贴片电容 105P 5% 3 PMOS 管 3418 SOT-23 4 IC 5 USB P7 P7 0603 SOT23-6 8pin Lightning 接口 单位 用量 位置 PCS 1 PCS 1 C PCS 1 Q PCS 1 IC PCS 1 USB 备注 电流≥4A 封装信息 www.superchip.cn 第3页共3页 Version 1.0
