P8

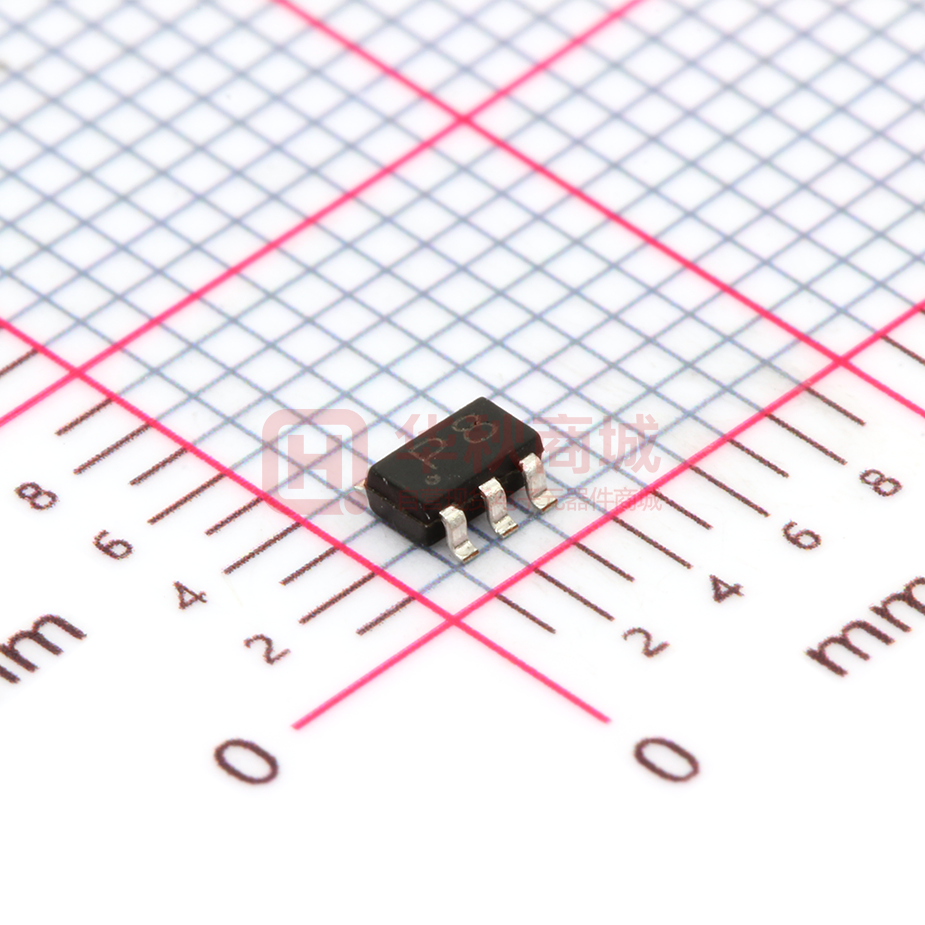

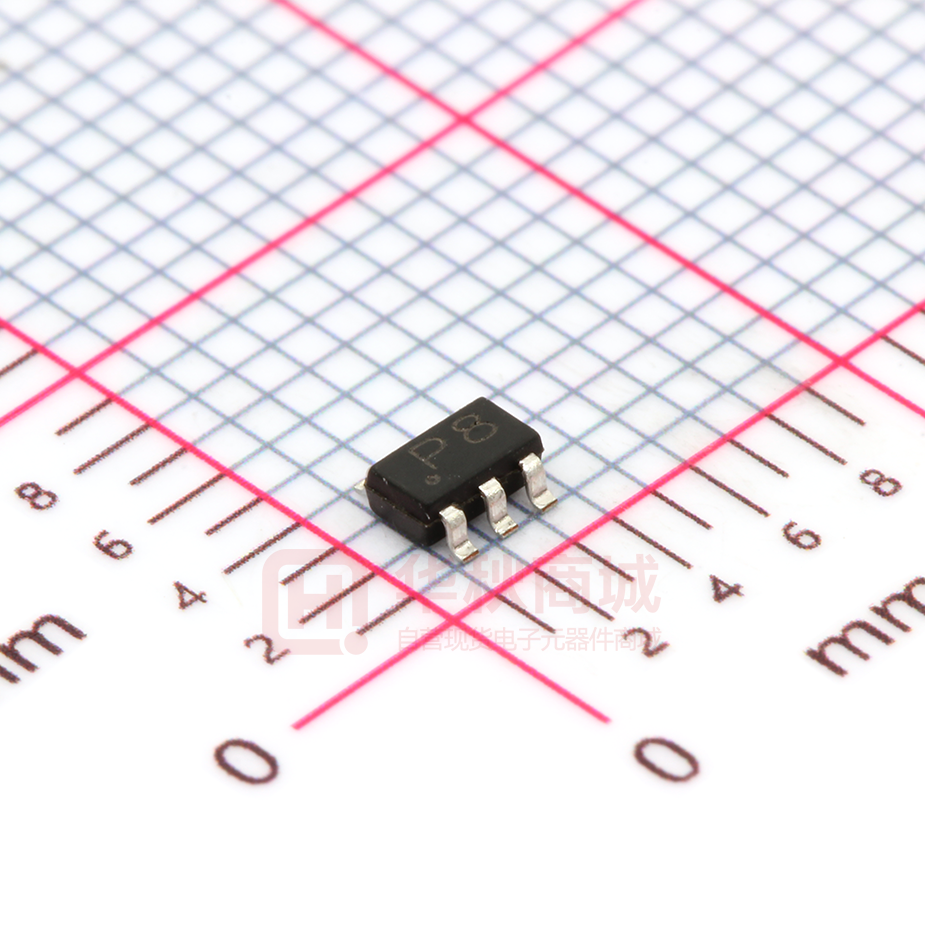

深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 苹果 iPhone 8 数据线 IC P8（文件编号：S&CIC1529） 概述 苹果 iPhone8 数据线芯片，可完美支持 iPhone8、iPhone7 plus、iPhone7、iPhone6S、iPhone6、iPhone5C、 iPhone5S、iPad4、iPad mini、iPod touch、iPod nano 等 8pin Lightning 接口的数据传输同步功能及充电功能。 特点  集成度高，极少的外围元器件。  电路简单，价格优势明显。  稳定性高，兼容性强。  完美支持 iTunes 数据同步，数据传输稳定。  完美支持室内充电器、车载充电器、移动电源充电。  支持 iOS 版本： 1. iOS 6.0 2. iOS 7.0 3. iOS 8.0 4. iOS 9.0 5. iOS 10.0 6. iOS 11.0 及以上版本 设备支持  移动电话（iPhone5、iPhone5S、iPhone5C、iPhone6、iPhone6 Plus、iPhone6S、iPhone6S Plus、 iPhone7、iPhone7 plus、iPhone8 等）  平板电脑（iPad4、iPad Air、iPad Air2、iPad Air3、iPad Pro、iPad mini、iPad mini2、iPad mini3、iPad mini4 等）  播放器（iPod touch 5、iPod touch 6、iPod nano7 等） 订购信息 封装型号 封装形式 P8 SOT23-6 应用范围  Apple Lightning 数据线  Apple Lightning 充电器 www.superchip.cn 第1页共4页  Apple Lightning 转接头  iPhone5S 背夹电源，iPhone 移动电源 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 苹果 iPhone 8 数据线 IC P8（文件编号：S&CIC1529） 引脚示意图及说明 引脚序号 引脚名称 1 DATA 2 VSS 芯片地。 3 VCC 芯片正电源。 4 VC2 USB 电源。 5 VOUT 内置 150Ω电阻到 VC2。 6 GATE P-MOSFET 控制输出端。 SOT23-6 引脚说明 数据通信端。 最大极限参数 参数 极限值 单位 输入电压 Vss-0.3 ~ VDD+6.0 V 输出电压 Vss-0.3 ~ VDD+6.0 V 工作温度 0 ~ +90 ℃ 储存温度 -65 ~ +150 ℃ 说明：器件的负荷不得超出“最大极限值”中所列出的范围，否则器件可能永久性损坏，也不允许在临界值下负荷 过久，这样即使不损坏器件，也可能影响其可靠性。 电气特性 （VDD=5.0V，TA=25℃） 参数 符号 测试条件 最小值 典型值 最大值 单位 工作电压 VDD -- 2.2 5.0 5.5 V 工作电流 IDD 输出空载 -- 3 5 mA DC O/P 驱动电流 IDRIVE 负载=0.7V 10 -- -- mA www.superchip.cn 第2页共4页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 苹果 iPhone 8 数据线 IC P8（文件编号：S&CIC1529） 应用电路图  5V 应用 J1 VDD DQ1 D+ J2 PMOS GND GND USB 1 2 C1 3 DATA GATE VSS VOUT VCC VC2 6 5 4 100nF GND 1 16 2 15 3 14 4 13 5 12 6 11 7 10 8 9 GND  高压应用 J1 R1 VDD 150Ω D- Q1 D+ J2 PMOS GND GND 1 USB 2 C1 3 DATA GATE VSS VOUT VCC VC2 6 5 4 R2 1K 100nF GND 1 16 2 15 3 14 4 13 5 12 6 11 7 10 8 9 GND www.superchip.cn 第3页共4页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 苹果 iPhone 8 数据线 IC P8（文件编号：S&CIC1529） 封装信息  SOT23-6 www.superchip.cn 第4页共4页 Version 1.0
