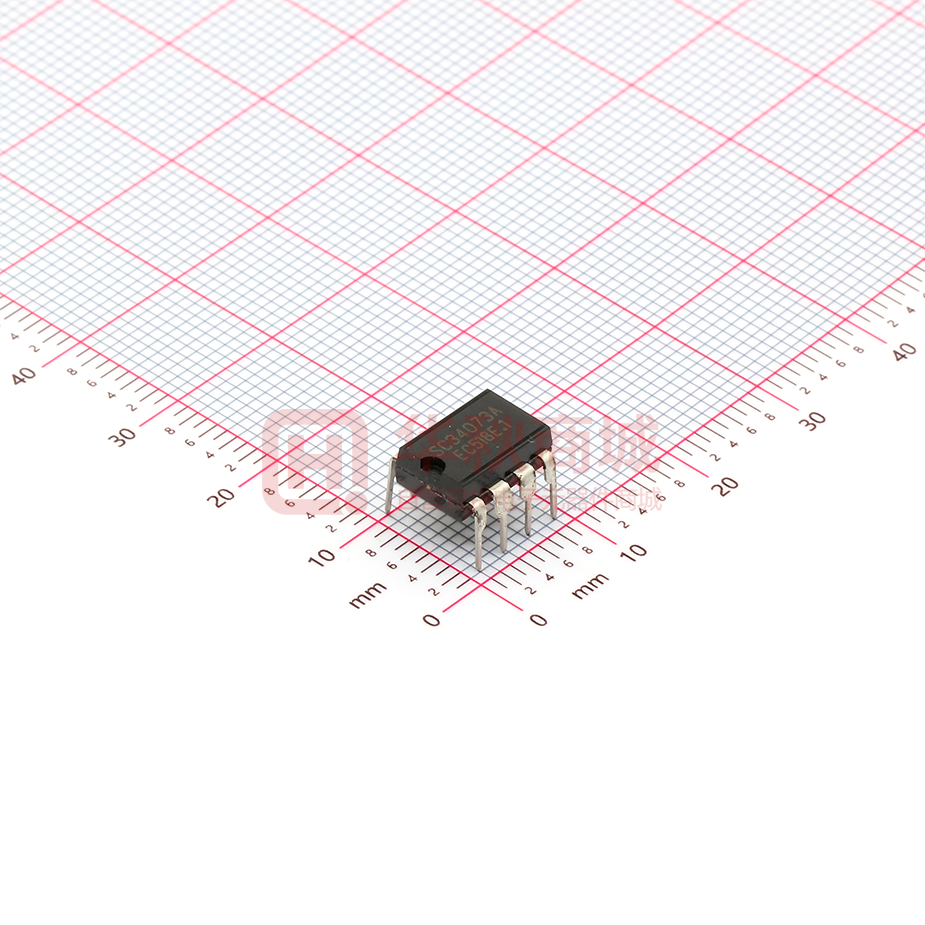

SC34073A

深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. 降压型直流-直流变换器控制 IC SC34073 (文件编号：S&CIC0858) 一、 描述 SC34073 是专用于直流-直流降压变换器控制部分的集成电路。芯片内集成了有温度补偿带隙基准源电路， 一个占空比周期控制振荡器、驱动器和大电流输出开关，与 SC34063 产品比较，能使用最少的外接元件构成 开关式降压变换器。 广泛适用于汽车充电器、直流降压变换器等产品。 二、 特点        SC34073 外接电路元件少，适用于车充充电器等低成本充电器方案； 工作电压范围大：3.0V~24V； 有短路电流保护功能； 低静态电流； 输出电压范围如下： SC34073： 5.2V±3%@Vin=12.0V； SC34073AA：5.45±3%@Vin=12.0V； SC34073A：5.55V±3%@Vin=12.0V； SC34073B：6.0V±3%@Vin=12.0V； SC34073C：7.0V±3%@Vin=12.0V； 输出电流最大可达 500mA@ Vin=12.0V； 封装形式：DIP-8。 三、 电气参数 参数名称 测试条件 最小值 典型值 最大值 单位 VCC IO = No Load 3.0 12.0 24 V ICC VCC = 12.0V, IO = No Load -- 5.0 8.0 mA 线性调整 Vin = 15V~25V, IO = 500mA -- -- 20 mV 负载调整 Vin = 25V, IO = 50mA~500mA -- -- 100 mV 输出纹波 Vin = 25V, IO = 500mA -- -- 100 mVp-p 短路电流 Vin = 25V, RL = 0.1Ω -- -- 1.2 A 效率 Vin = 25V, IO = 500mA -- 81 -- % 工作环境温度 -- 0 -- 60 ℃ 频率 VCC = 12.0V, IO = 500mA 80 100 120 KHz 第 1 页 共 2 页 深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. 降压型直流-直流变换器控制 IC SC34073 (文件编号：S&CIC0858) 四、 PIN 脚定义 引脚图 SC 1 8 NC SE 2 7 NC OUT 3 6 VCC GND 4 5 NC DIP-8 序号 名称 功能说明 1 SC 开关集电极 2 SE 开关发射极 3 OUT 输出端 4 GND 地 5 NC 6 VCC 7 NC 悬空 8 NC 悬空 悬空 电源端 五、 电路图 Rsc 0.33Ω Vin 220uH 220u/50V C2 IN5819 Vout/5V 1 SC NC 8 2 SE NC 7 3 OUT VCC 6 4 GND NC 5 C1 100u/50V 注：比 SC34063 在一般应用中减少了三个元件。 第 2 页 共 2 页
