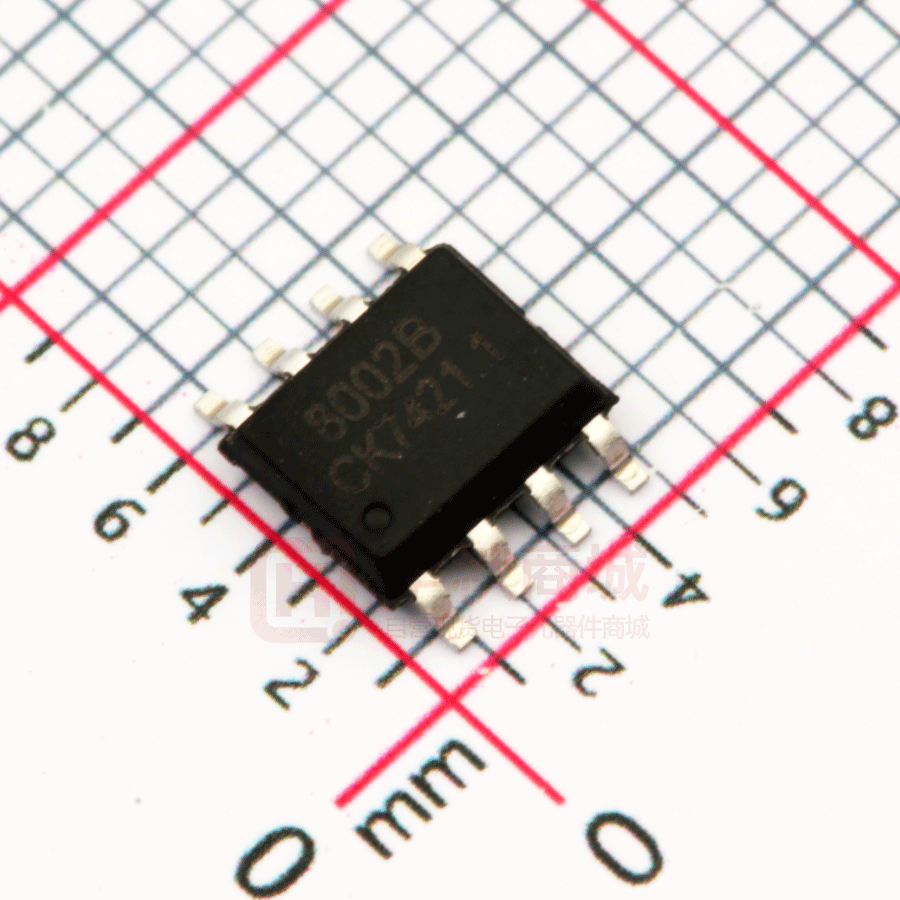

SC8002B

深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. SC8002B(文件编号：S&CIC0869) 3W 音频功放 IC 一、概述 SC8002B 是一颗带关断模式的音频功放 IC。在 5V 输入电压下工作时，负载（4Ω）上的最大输出功率为 2.5W。而对于手提设备而言，当 VDD 作用于关断端时，SC8002B 将会进入关断模式，此时的功耗极低，IQ 仅 为 0.6uA。 SC8002B 是专为大功率、高保真的应用场合所设计的音频功放 IC。所需外围元件少且在 2.0V～5.0V 的输入 电压下即可工作。 二、功能特点  无需输出耦合电容或外部缓冲电路。  稳定的增益输出。  外部增益设置。  封装形式：SOP-8 三、应用  可应用于手提设备，台式电脑及低电压工作的音频设备。 四、管脚排列及说明 管脚排列图 1 序号 名称 类型 说明 1 SHUTDOWN I 关断端口 2 BYPASS I 电压基准端 3 +IN I 正向输入端 4 -IN I 反向输入端 2 S HU TD OW N 1 8 V O2 B YP AS S 2 7 G ND + IN 3 6 V DD 5 VO1 O 音量输出端 1 - IN 4 5 V O1 6 VDD POWER 电源端 7 GND POWER 接地端 8 VO2 O 音量输出端 2 D 注：I：输入；O：输出；POWER：电源。 www.superchip.cn C 第1页共6页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. SC8002B(文件编号：S&CIC0869) 3W 音频功放 IC 五、功能说明  桥路设置 SC8002B 内部共有 2 个运放工作，但 2 个运放的设置却有所不同。 第一个运放增益可在外部用 RF 和 RJ 两个电阻进行设置（＋IN 和－IN 端口），而第二个运放的增益则固定 不变。第一个运放的输出信号实际上是第二个运放的输入信号，而且两个运放产生的信号数量相同，相位相反。 因此 SC8002B 增益如下： AVD = 2×(Rf/Ri) 为驱动负载，运放设置成桥接方式。桥接方式不同于一些常见的运放电路把负载的一边接到地，在同等条件 下能使负载产生 4 倍的输出功率。  功耗 使用桥接的运放电路，负载上产生的功耗也比较大，因此在规定电压的条件下，负载功耗如下： PDMAX = 4× (VDD)2/（2π2）RL 因此在 5V 输入，8Ω负载情况下，输出最大功耗为 625mW。 但是此算法得出的结果如下： PDMAX = (TJMAX-TA)/ θJA 注：SOP 封装θJA=140°C/W  基准电压 电压基准端的外接电容应尽可能的靠近 SC8002B，1μF 的电容提高了内部偏置电压的稳定性并且减少了 PSRR 的影响。可以通过加大 BYPASS 端的对地电容值来改善 PSRR。CB 值的大小取决于对 PSRR 的要求。  关断功能 为了减少功耗，SC8002B 的关断端可以关闭外部的偏置电路。当关断端为高电平时，运放关闭，SC8002B 不工作，这时 SC8002B 的工作电流降低到 0.6uA。当关断端电压略低于 VDD 时，SC8002B 工作状态不稳定。 所以，关断端应置于一个稳定的电压值，以免 IC 进入错误的工作状态。 在很多应用场合，关断端的电平转换都是由处理器来完成的。当使用单向闸刀开关实现电平转换时，可以在 关断端加上拉电阻，这样当开关关断时，因上拉电阻的作用，使得 SC8002B 关断端的电平处于一个正确的状 态，以保证 SC8002B 不会进入错误的工作状态。 六、极限参数(Ta=25℃) 特性 符号 范围 单位 工作电压 VDD 5.5 V 输入电压 VIN -0.3～VDD+0.3 V 工作温度 TOPR -65～+150 ℃ 环境温度 TA -40～+85 ℃ 节点温度 TJ 150 ℃ www.superchip.cn 第2页共6页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. SC8002B(文件编号：S&CIC0869) 3W 音频功放 IC 七、电气参数(VDD=5V，RL=8Ω，Ta=25℃) 符号 最小值 典型值 最大值 单位 工作电压 VDD 2.0 -- 5.0 V 静态电流 IDD -- 6.5 10 mA VIN=0V, IO=0mA 关断电流 ISD -- 0.6 2 uA VPIN1=VDD 输出偏压 VOS -- 5.0 50 mV VIN=0V 输出功率 PO --- 1.2 1.4 --- W THD=1%, f=1KHz, RL=8Ω THD=10%, f=1KHz, RL=8Ω 总谐波失真+噪音 THD+N -- 0.25 -- % 20Hz≤f≤20KHz, AVD=2, RL=8Ω, PO=1W -- 60 -- dB 5 VDD=4.9V~5.1V 4 电源抑制比 测试条件 6 八、电路原理图 D VDD Cs 1.0uF Rf 20KΩ + Tant 6 Audio Input Ri 20KΩ 4 -IN - 3 +IN + + 3 名称 Ci 0.39uF VO1 5 40KΩ 100KΩ C RL 8Ω 40KΩ VDD C 2 Bypass - VDD/2 A V= -1 VO2 8 + B R PU 1.0uF 100KΩ 1 Shutdown Bias NC GND 7 B www.superchip.cn 第3页共6页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. SC8002B(文件编号：S&CIC0869) 3W 音频功放 IC 九、特性参数 www.superchip.cn 第4页共6页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. SC8002B(文件编号：S&CIC0869) www.superchip.cn 3W 音频功放 IC 第5页共6页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. SC8002B(文件编号：S&CIC0869) 3W 音频功放 IC 十、封装尺寸图  SOP-8 www.superchip.cn 第6页共6页 Version 1.1
