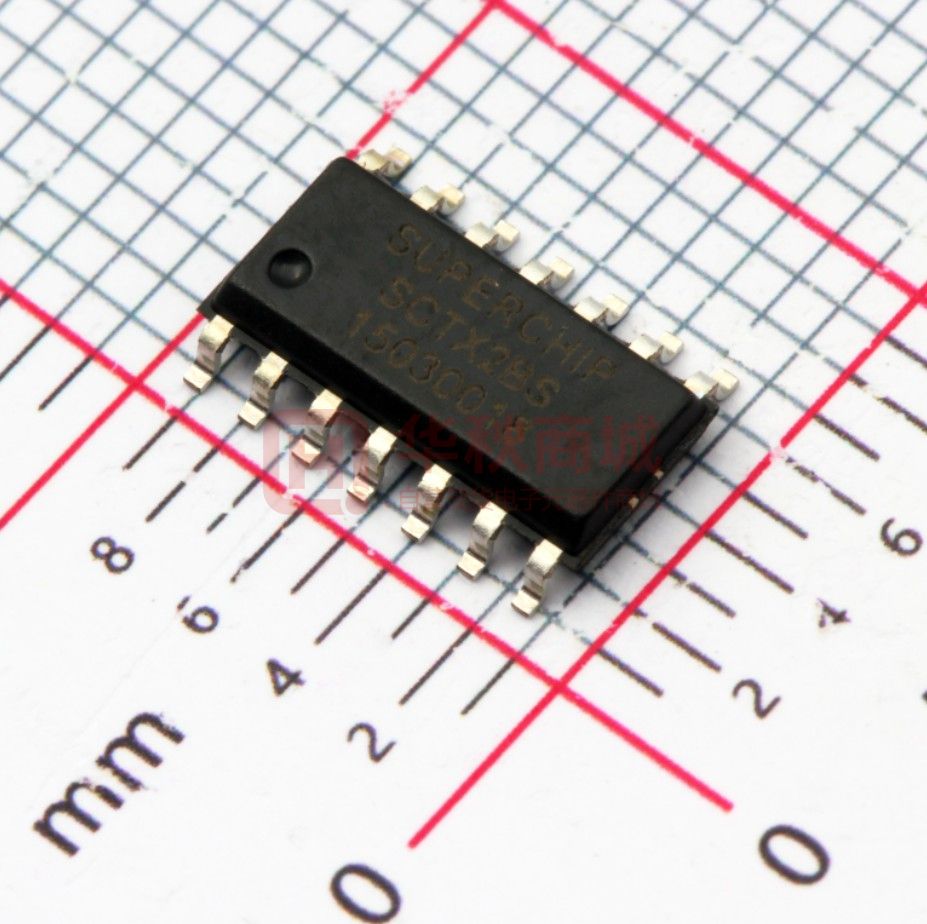

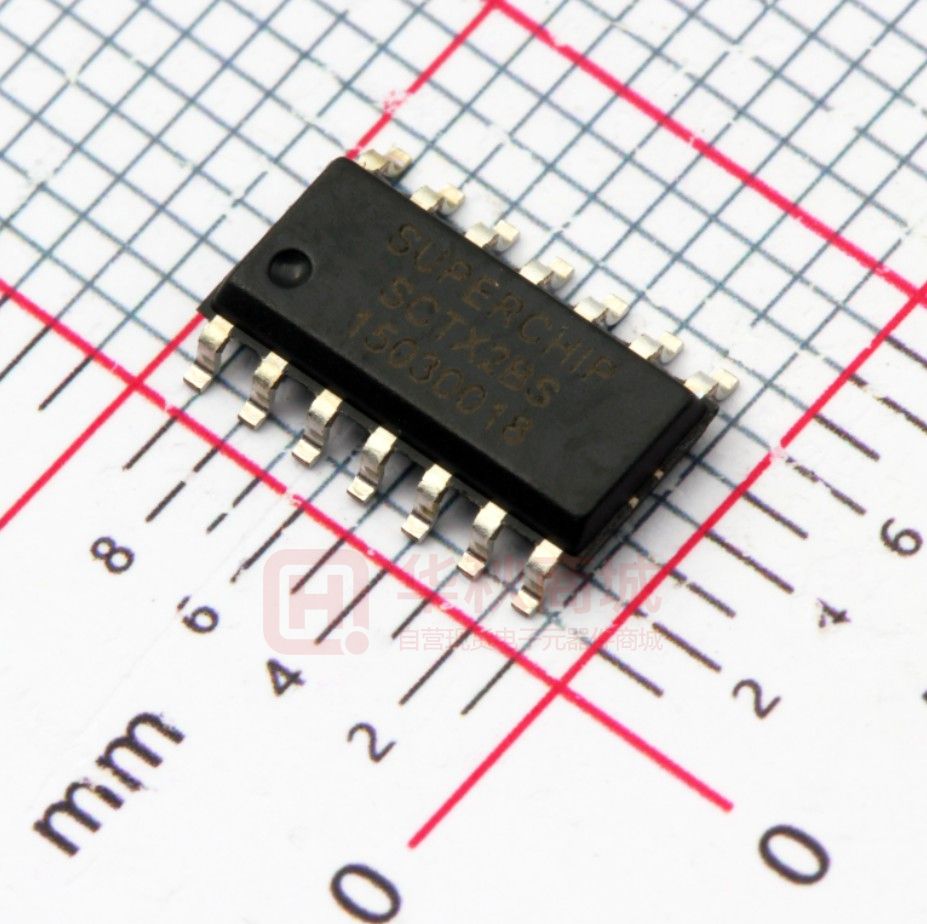

SCTX2BS

深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 五功能遥控 IC SCTX2B/SDRX2ES (文件编号：S&CIC1443) 一、概述 SCTX2B/SDRX2ES 是一对 CMOS 集成芯片,专设计用于遥控车应用方面。SCTX2B/SDRX2ES 有 5 个控制键用 于控制遥控车的动作(如前进、后退、右转、左转和旋转功能)。 SDRX2ES 专设计用于低电压工作环境，内置升压电路，通过简单外接电路，将保证低供电电压下芯片安全稳定 的工作。应用时可选择内置升压，也可选择外接较高电压。 二、特点        SCTX2B 工作电压范围：2.0V~5.0V SDRX2ES 工作电压范围：2.0V~3.6V SDRX2ES 内建两个高效率的放大器且微弱输入信号有较强识别能力，从而提高遥控距离 静态电流低 需用少许外接元件 两种不同的信号输出格式：RF 格式和 IR 格式发送代码 封装形式：SCTX2B（DIP-14、SOP-16）；SDRX2ES（SOP-16） 三、产品应用  可应用于迷你型小汽车、摩托车、滑板车、陀螺、战车等遥控控制。 PAD 图 SO LX MODE SC TURBO BACK LEFT FORW RIGHT TURBO OSCO VDD PC FOR OSCO OSCI VCC BACK OSCI VI1 VO1 SI VI2 VO2 LEFT TEST GND FOSC GND SDRX2ES IC 衬底接 VCC www.superchip.cn RIGHT SCTX2B IC 衬底接 VDD 第 1 页 共 7 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 五功能遥控 IC SCTX2B/SDRX2ES (文件编号：S&CIC1443) 四、引脚示意图及说明 SDRX2ES 序号 引脚名称 1 VO2 放大器 2 输出端 2 GND 电源负极 3 SI 4 OSCI 振荡输入端 5 OSCO 振荡输出端 14 VI1 6 RIGHT 右转输出端 OSC1 4 13 VDD 7 LEFT 左转输出端 OSC0 5 12 TURBO 8 LX 11 FORWARD 9 MODE 10 BACL WARD 后退输出端 11 FPR WARD 前进输出端 12 TURBO 翻转输出端 13 VDD 14 VI1 放大器 1 输入端 15 VO1 放大器 1 输出端 16 VI2 放大器 2 输入端 VO2 16 VI2 1 GND 2 15 VO1 SI 3 RIGHT 6 LEFT 7 10 BACK WARD LX 8 9 MODE SOP-16 引脚说明 编码信号输入端 内置升压信号输出端 悬空前后输出高电平；Vss 前后输出 60Hz 方波 电源正极 SCTX2B 序号 DIP-14 SOP-16 引脚名称 引脚说明 RIGHTB 1 14 LEFTB TESTB 2 13 FOSC 1 1 RIGHTB 此脚接地，选中右转功能 GND 3 12 OSC1 2 2 TESTB 测试端 BACK WARDB 4 11 OSC0 10 PC 3 3 GND FOR WARDB 5 电源负极 TURBOB 6 9 VDD 4 4 BACK WARDB 此脚接地，选中后退功能 SC 7 8 SO 5 5 FOR WARDB 此脚接地，选中前进功能 6 6 TUR BOB 此脚接地，选中翻转功能 7 7 SC 带载波频率的编码信号输出端 8 10 SO 不带载波频率的编码信号输出端 DIP-14 RIGHTB 1 16 LEFTB TESTB 2 15 FOSC GND 3 14 OSC1 9 11 VDD BACK WARDB 4 13 OSC0 10 12 PC FOR WARDB 5 12 PC 电源正极 电源控制输出端 TURBOB 6 11 VDD 11 13 OSCO 振荡输出端 SC 7 10 SO 12 14 OSCI 振荡输入端 9 13 15 FOSC 测试端 14 16 LEFTB 此脚接地，选中左转功能 8、9 NC NC 8 SOP-16 www.superchip.cn NC 第 2 页 共 7 页 悬空 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 五功能遥控 IC SCTX2B/SDRX2ES (文件编号：S&CIC1443) 五、极限参数 DC 供电电压 ------------------------------------------------------------------------------- 2.0V~5.0V 输入/输出电压 ------------------------------------------------------------------------------ GND-0.3V~+0.3V 工作温度 ------------------------------------------------------------------------------------- -10℃~60℃ 贮藏温度 ------------------------------------------------------------------------------------- -25℃~125℃ 注：使用时，不要超出“极限参数”中所列数值范围，否则芯片可能会损坏。如在“极限参数”所列的范围值下 工作，也不应超出一定时间限度，否则即使不引起损坏也会影响产品使用寿命。 六、电气参数 SCTX2B（VDD=4.5V，Fosc=128KHz，TA=25℃，除非另有说明。） 参数 符号 测试条件 最小值 典型值 最大值 工作电压 VDD -- 2.0V 4.5V 5V 工作电流 Idd 输出空载 0.5 mA -- 1mA 静态电流 Istb 无信号输入 - -- 5uA DC O/P 驱动电流 Idrive 负载=0.7V 2.5mA -- - AC O/P 驱动电流 Idrive -- 2.5mA -- - AC O/P 频率 Faudio RX2=128KHz 500Hz -- 1KHz SDRX2ES（VDD=4.5V，Fosc=128KHz，TA=25℃，无 DC-DC） 参数 符号 测试条件 最小值 典型值 最大值 工作电压 VDD -- 1.8V 3.0V 3.6V 工作电流 Idd 输出空载 1.0mA -- 2.0mA DC O/P 驱动电流 Idrive 负载=0.7V 2.5mA -- -- AC O/P 衰减电流 Isink -- 2.5mA -- -- 频率变化值 Itolerance TX2=128KHz -15% -- 15% www.superchip.cn 第 3 页 共 7 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 五功能遥控 IC SCTX2B/SDRX2ES (文件编号：S&CIC1443) 七、功能组合 译码结果（SDRX2ES 端 MOD=1）② 译码结果（SDRX2ES 端 MOD=0）③ 结束码 结束码 前进 前进 前进输出脉冲（60Hz 50%Duty） 前进和加速 前进 前进和加速 加速 加速 前进和加速 加速和前进和向左 前进和向左 前进和向左 前进输出脉冲（60Hz 50%Duty） 加速和前进和向右 前进和向右 前进和向右 前进输出脉冲（60Hz 50%Duty） 后退 后退 后退输出脉冲（60Hz 50%Duty） 后退和向右 后退和向右 后退和向右 后退输出脉冲（60Hz 50%Duty） 后退和向左 后退和向左 后退和向左 后退输出脉冲（60Hz 50%Duty） 向左 向左 向左 向右 向右 向右 功能键（SCTX2B 端）① 八、振荡频率调试（测试条件：VDD=3.0V） SDRX2ES 之 ROSC 建议值=200K~220K，此时测得 FOSC=115KHz~130KHz。 SCTX2BS 之 ROSC 建议值=240K~270K, 此时测得 FOSC=115KHz~130KHz。 注：调试发射频率时，主要以编码的最大频率为 1KHz 时为准（比如我司 8 个脚的发射 IC 就是以测编码输出频率 为准） 。建议当 RX 用 200K 电阻时，TX 用 240K，当 RX 用 220K 电阻时，TX 用 270K。频率与 PCB 布线长度、 容性有一定关系，故以上给出的值通常是建议值，请以实际应用板测试为准。 www.superchip.cn 第 4 页 共 7 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 五功能遥控 IC SCTX2B/SDRX2ES (文件编号：S&CIC1443) 九、应用电路 接收（SDRX2ES） ANT1 ANT R1 R2 4.5V 270R 3.3K C1 10pF R4 150K C5 104P C7 470pF C6 47000pF C11 4.7uF C10 0.1uF GND1 R7 4.7M 8 7 6 5 MOTOR MG1 C12 0.1uF TC118 C13 0.1uF U2 SDRX2ES C14 0.1uF C15 220uF 220K R8 560R 332P NC OUTA INA PGND INB AGND VDD OUB 1 2 3 4 5 6 7 8 GND 1 2 3 4 VO2 VI2 GND VO1 SI VI1 OSCI VDD OSCO TURB RIGHT FOR LEFT BACK LX MODE L2 3.3uH C9 0.1uF U1 R6 2.2K 2712-LY Q1 C16 R5 4.7M U3 1 2 3 4 R9 R10 2.2K C17 NC OUTA INA PGND INB AGND VDD OUB 8 7 6 5 1 C8 47pF C4 220uF 1 27M C3 0.1uF 2 C2 47pF 16 15 14 13 12 11 10 9 L1 D1 2.4V R3 2.2K 0.1uF MOTOR MG2 C18 0.1uF TC118 C20 0.1uF 2 C19 2200pF 发射（SCTX2B） VCC R5 限流电阻 W1 W2 1 2 W3 3 4 W4 5 6 W5 7 RIGHTB LEFTB TESTB FOSC GND OSCI BACK WARDB OSCO FOR WARDB TURBOB SC PC VDD SO E1 ANTENNA C1 203pF 14 L1 2.2uH 13 12 R4 220K L2 2.2uH L4 5.6-6.8uH L3 2.2uH 11 R1 47K 10 C3 150pF Y1 27.145M 9 C4 47pF R6 1K 8 C10 104P R2 10K D2 3.9V C5 47pF Q2 8050D/J3Y Q1 8050D/J3Y C6 47pF C8 24pF C7 18-24pF D3 LED R3 10R C11 103P 注：以上接收、发射电路参数仅供参考，具体请根据实际设计要求确定。 www.superchip.cn 第 5 页 共 7 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 五功能遥控 IC SCTX2B/SDRX2ES (文件编号：S&CIC1443) 十、封装信息 SYMBOL MILLIMETER MIN NOM MAX A 3.60 3.80 4.00 A1 0.51 -- -- A2 3.20 3.30 3.40 A3 1.47 1.52 1.57 b 0.44 -- 0.53 b1 0.43 0.46 0.48 B1 www.superchip.cn 1.52BSC c 0.25 -- 0.31 c1 0.24 0.25 0.26 D 18.90 19.10 19.30 E1 6.15 6.35 6.55 e 2.54BSC eA 7.62BSC eB 7.62 -- 9.30 eC 0 -- 0.84 L 3.00 -- -- 第 6 页 共 7 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 五功能遥控 IC SCTX2B/SDRX2ES (文件编号：S&CIC1443) SYMBOL MILLIMETER MIN NOM MAX A -- -- 1.75 A1 0.05 -- 0.225 A2 1.30 1.40 1.50 A3 0.60 0.65 0.70 b 0.39 -- 0.48 b1 0.38 0.41 0.43 c 0.21 -- 0.26 c1 0.19 0.20 0.21 D 9.70 9.90 10.10 E 5.80 6.00 6.20 E1 3.70 3.90 4.10 e 1.27BSC h 0.25 -- 0.50 L 0.50 -- 0.80 L1 θ www.superchip.cn 1.05BSC 0° -- 第 7 页 共 7 页 8° Version 1.0
