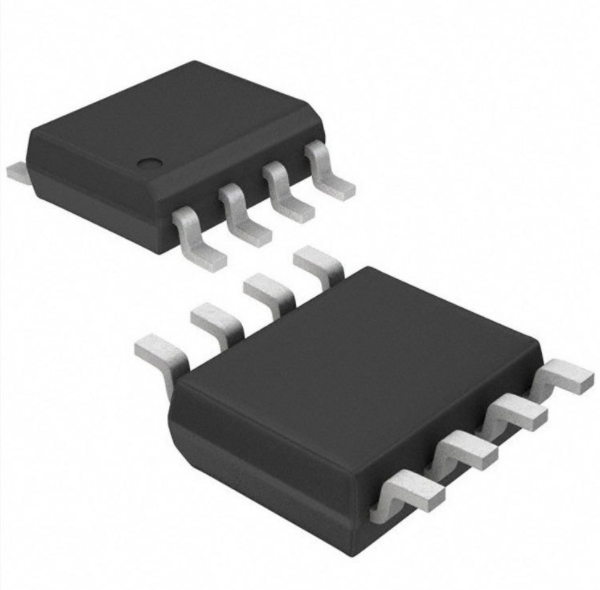

TC117HS

单通道直流马达驱动器 TC117HS (文件编号：S&CIC1072) 一、 特点    单通道内置功率 MOS 全桥驱动 驱动前进、后退、停止及刹车功能 内置迟滞热效应过流保护功能    低导通电阻（1.0Ω） 无需外围滤波电容 采用 SOP-8 封装形式 二、 产品应用  玩具马达驱动 三、 引脚图及引脚说明 引脚图 NC 1 8 OUTA INA 2 7 PGND INB 3 6 AGND VDD 4 5 OUTB SOP-8 序号 符号 I/O 功能说明 1 NC — 2 INA I 接合 INB 决定状态 3 INB I 接合 INA 决定状态 4 VDD P 电源正极 5 OUTB O 全桥输出 B 端 6 AGND G 地 7 PGND G 地 8 OUTA O 全桥输出 A 端 悬空 四、 绝对最大额定值 参数 符号 额定值 单位 电源电压 VCC 5.5 V DIP-8 1 W SOP-8 0.96 W DIP-8 125 ℃/W SOP-8 130 ℃/W 功耗 热阻 Pd θJA 工作温度 Topr -20~85 ℃ 结温 Tj 150 ℃ 存储温度 Tstg -55~150 ℃ 350~370 ℃ 手工焊接温度 输出电流峰值 Iop 2.0 A 最大连续输出电流 Ioc 1.5 A 第 1 页 共 4 页 单通道直流马达驱动器 TC117HS (文件编号：S&CIC1072) 五、 推荐工作条件 (Ta=25℃) 参数 符号 参数值 单位 电源电压 VCC 2.2~5.5 V 控制输入电压 VIN 0~VCC V 正、反转输出电流 Iout -1000~1000 mA 六、 电气特性 (Ta=25℃，VCC=3V，RL=15Ω，特殊说明除外。) 参数 符号 测试条件 最小值 典型值 最大值 单位 INA=INB=1 — 0 10 uA INA=H, INB=L or INA=L, INB=H or INA=H, INB=H — 0.3 1 mA 整体线路 ICCST 电路关断电流 ICC 工作电流 控制输入 高电平输入电压 VINH 2.0 — — V 低电平输入电压 VINL — — 0.8 V 高电平输入电流 IINH VIN=3V — 5 20 uA 低电平输入电流 IINL VIN=0V -1 0 — uA 下拉电阻 RIN — 1.5 — MΩ — 1 1.6 Ω 驱动 RON 输出导通阻抗 Io=±200mA 七、 输入/输出逻辑表 输入 输出 方式 INA INB OUTA OUTB L L Hi-Z Hi-Z 待命状态 H L H L 前进 L H L H 后退 H H L L 刹车 第 2 页 共 4 页 单通道直流马达驱动器 TC117HS (文件编号：S&CIC1072) 八、 输入/输出波形 停止 INA INB L 停止 停止 停止 前进 后退 刹车 H L H L H L H t VM 输出电压 OUTA-OUTB） 0 t -VM 九、 参考电路 1 控制芯片 NC OUTA 8 4 2 3 MCU INA PGND 7 C2 104P 马达 2 3 INB AGND 6 1 4 VCC 5V5 VDD OUTB 5 C1 104P C3 104P C4 104P 注：1、图中 C1/104P 电容为并接于马达上不是置于 PCB 板上。 2、相比市场上同类产品可以省去图中 C2、C3、C4。 十、 芯片使用注意事项 1、 以上推荐电路及参数仅适用于普通遥控车玩具，其他玩具及电机驱动在使用 TC117 时请根据实际情况来使 用。 2、 持续电流驱动能力受封装形式、VDD、VCC、芯片差异及环境温度等因素影响，规格书给出参数仅供参考。 在实际使用中请根据产品考虑一定的余量。 3、 TC117 采用 MOS 工艺设计制造，对静电敏感，要求在包装、运输、加工生产等全过程中需注意做好防静电 措施。 第 3 页 共 4 页 单通道直流马达驱动器 TC117HS (文件编号：S&CIC1072) 十一、  封装尺寸图 SOP-8 第 4 页 共 4 页
