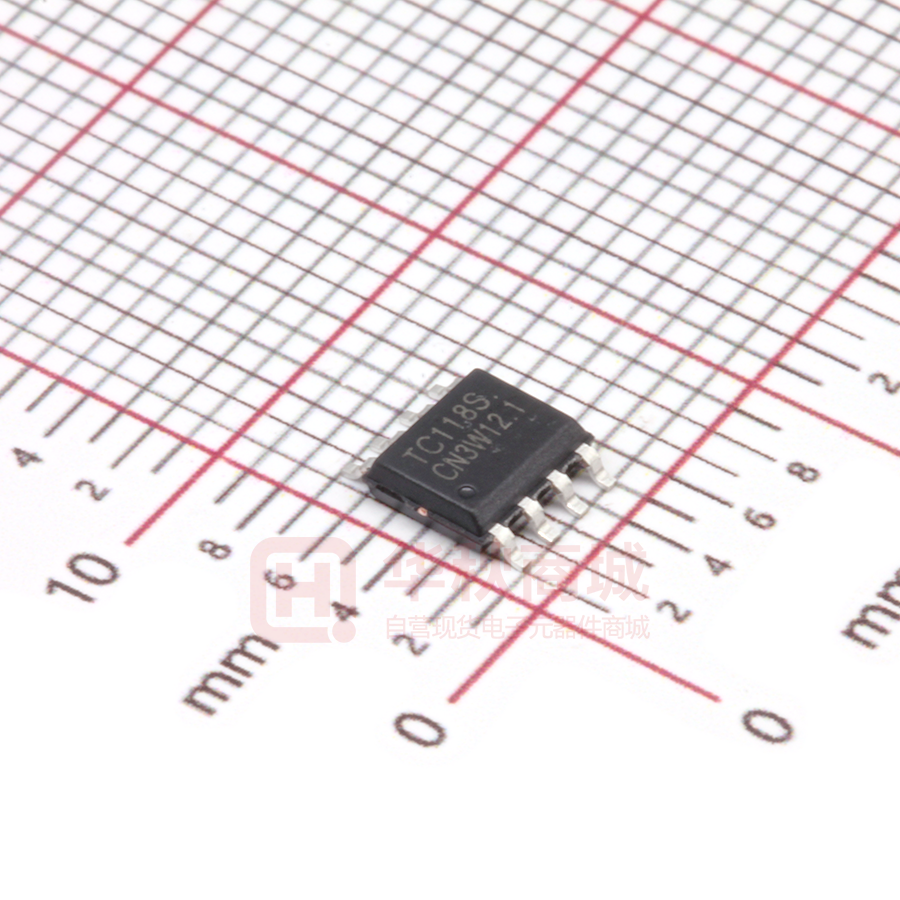

TC118S

深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC118SS (文件编号：S&CIC1600) 单通道直流马达驱动器 2 3 一、 特点     单通道内置功率 MOS 全桥驱动 驱动前进、后退、停止及刹车功能 内置迟滞热效应过流保护功能 低导通电阻（1.6Ω）   最大连续输出电流可达 1.2A,峰值电流 2A 采用 SOP-8 封装形式 二、 产品应用  玩具马达驱动 三、 引脚图及引脚说明 引脚图 序号 符号 I/O 1 NC — 2 INA I 接合 INB 决定状态 3 INB I 接合 INA 决定状态 功能说明 悬空 8 OUTA NC 1 8 OUTA 7 PGND INA 2 7 PGND 6 AGND INB 3 6 AGND 4 VDD P 电源正极 5 OUTB 5 OUTB 5 OUTB O 全桥输出 B 端 6 AGND G 地 7 PGND G 地 8 OUTA O 全桥输出 A 端 VDD 4 SOP-8 四、 绝对最大额定值 参数 符号 额定值 单位 电源电压 VCC 7.2 V 功耗 Pd SOP-8 0.96 W 热阻 θJA SOP-8 130 ℃/W 工作温度 Topr -20~85 ℃ 结温 Tj 150 ℃ 存储温度 Tstg -55~150 ℃ 350~370 ℃ 手工焊接温度 输出电流峰值 Iop 2 A 最大连续输出电流 Ioc 1.2 A 注：最大连续输出电流视散热条件而定。 www.superchip.cn 第 1 页 共 4 页 Version 1.0 4 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC118SS (文件编号：S&CIC1600) 五、 推荐工作条件 单通道直流马达驱动器 (Ta=25℃) 参数 符号 参数值 单位 电源电压 VCC 2.4~7.2 V 控制输入电压 VIN 0~VCC V 正、反转输出电流 Iout -1200~1200 mA 六、 电气特性 (Ta=25℃，VCC=3V，RL=15Ω，特殊说明除外。) 参数 符号 测试条件 最小值 典型值 最大值 单位 INA=INB=1 — 0 10 uA INA=H, INB=L or INA=L, INB=H or INA=H, INB=H 输出悬空 — 0.3 1 mA 整体线路 ICCST 电路关断电流 ICC 工作电流 控制输入 高电平输入电压 VINH 2.0 — — V 低电平输入电压 VINL — — 0.8 V 高电平输入电流 IINH VIN=3V — 2.6 20 uA 低电平输入电流 IINL VIN=0V -1 0 — uA 下拉电阻 RIN — 1.15 — MΩ — 1 1.6 Ω 驱动 RON 输出导通阻抗 Io=±200mA 七、 输入/输出逻辑表 输入 输出 方式 INA INB OUTA OUTB L L Hi-Z Hi-Z 待命状态 H L H L 前进 L H L H 后退 H H L L 刹车 www.superchip.cn 第 2 页 共 4 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. C TC118SS (文件编号：S&CIC1600) 单通道直流马达驱动器 八、 输入/输出波形 停止 INA INB L 停止 前进 后退 H 停止 L L 刹车 停止 H H L H t VM B 输出 电压 （ OUTA-OUTB） 0 t -VM 九、 应用参考电路图与 PCB 布线指导 INA INB C2 220uF C3 100nF 8 7 6 5 TC118SS C1 100nF C4 100nF 2 VDD NC OUTA INA PGND INB AGND VDD OUB 1 1 2 3 4 MOTO A 注：图中 C4（100nF）电容为并接于马达上不是置于 PCB 板上。在不同的应用中，C2、C3 可考虑只 装一个：在 3V 应用中建议用一个 1uF 或以上；在 4.5V 应用中建议用一个 4.7uF 或以上；在 6V 应用中建议 用一个 10uF 或以上；在 7.2V 应用中建议用 22uF 或以上。均为使用贴片电容靠近 IC 之 VDD 管脚放置且电 容的负极和 IC 的 GND 端之间的连线也需尽量短。即不要电容虽然近，但布线、走线却绕得很远。另外当使 用大电解插件电容时，建议再并一个 100nF。当应用板上有大电容在为其它芯片滤波时且离 118 较远也需按 如上要求再放置一个小电容于 118 的 VDD 脚上。图中 C1 在五只电池应用时建议加上，其它方案可考虑省 1 2 掉。 www.superchip.cn 第 3 页 共 4 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC118SS (文件编号：S&CIC1600) 单通道直流马达驱动器 十、 芯片使用注意事项 1、 以上推荐电路及参数仅适用于普通遥控车玩具，其他玩具及电机驱动在使用 TC118SS 时请根据实际情况来 使用。 2、 持续电流驱动能力受封装形式、VDD、芯片差异及环境温度、PCB 材料及厚度等因素影响，规格书给出参数 仅供参考。在实际使用中请根据产品考虑一定的余量。 3、 TC118SS 采用 MOS 工艺设计制造，对静电敏感，要求在包装、运输、加工生产等全过程中需注意做好防 静电措施。 4、马达启动瞬间的电流值建议不要超过 2A。 十一、  封装尺寸图 SOP-8 www.superchip.cn 第 4 页 共 4 页 Version 1.0
