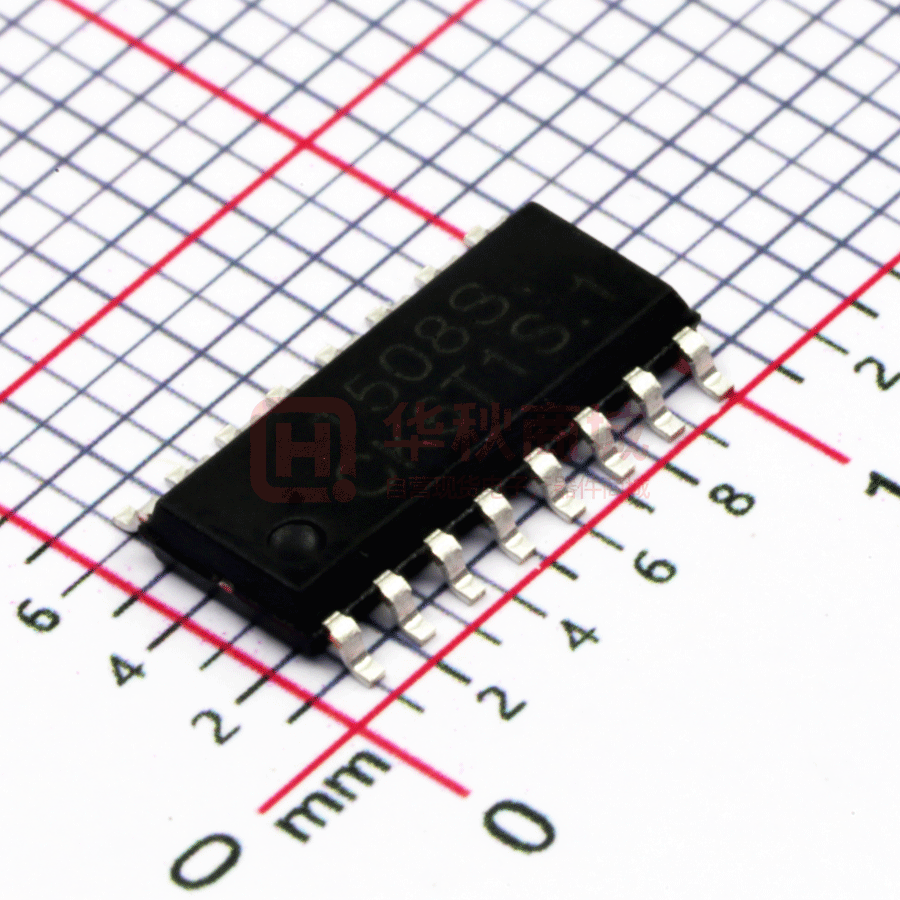

TC1508S

TC1508S(文件编号：S&CIC1061) 双通道直流马达驱动器 一、 特点     双通道内置功率 MOS 全桥驱动 驱动前进、后退、停止及刹车功能 超低的待机电流和工作电流 低导通电阻（1.0Ω）    最大连续输出电流可达 1.8A/每通道,峰值 2.5A 宽电压工作范围 采用 SOP-16 封装形式 二、 产品应用  玩具马达驱动 三、 管脚图及管脚说明 管脚图 1 NC D 序号 符号 功能说明 1 NC 悬空 2 2 INA 接合 INB 决定状态 3 INB 接合 INA 决定状态 4 VDD 电源正极 1 16 OUTA INA 2 15 PGND 5 NC 悬空 INB 3 14 AGND 6 INC 接合 IND 决定状态 7 IND 接合 INC 决定状态 8 VDD 电源正极 9 OUTD 全桥输出 D 端 VDD 4 13 OUTB NC 5 12 OUTC INC 6 11 PGND 10 AGND 地 IND 7 10 AGND 11 PGND 地 12 OUTC 全桥输出 C 端 13 OUTB 全桥输出 B 端 14 AGND 地 15 PGND 地 16 OUTA 全桥输出 A 端 VDD 8 9 OUTD SOP-16 四、 绝对最大额定值 C 参数 符号 额定值 单位 电源电压 VCC 5.5 V 控制输入电压 VIN VCC V 功耗 Pd 1.73 W 热阻 θJA 75 ℃/W 工作温度 Topr -20~85 ℃ 结温 Tj 150 ℃ 存储温度 Tstg -55~150 ℃ 输出电流峰值/通道 Iop 2.5 A 最大连续输出电流/通道 Ioc 1.8 A 第 1 页 共 4 页 TC1508S(文件编号：S&CIC1061) 五、 推荐工作条件 双通道直流马达驱动器 (Ta=25℃) 参数 符号 参数值 单位 电源电压 VCC 2.2~5.5 V 控制输入电压 VIN 0~VCC V 正、反转输出电流 Iout 1.8 A 六、 电气特性 (Ta=25℃，VCC=3V，RL=15Ω，特殊说明除外。) 参数 符号 测试条件 最小值 典型值 最大值 单位 INA=INB=1 — 0 10 uA INA=H, INB=L or INA=L, INB=H or INA=H, INB=H — 0.3 1 mA 整体线路 ICCST 电路关断电流 ICC 工作电流 控制输入 高电平输入电压 VINH 2.0 — — V 低电平输入电压 VINL — — 0.8 V 高电平输入电流 IINH VIN=3V — 5 20 uA 低电平输入电流 IINL VIN=0V -1 0 — uA 下拉电阻 RIN — 1.5 — MΩ Io=±200mA — 1 1.6 Ω VCC=5V — — 100 uA IOUT=400mA — — 1.7 V 驱动 RON 输出导通阻抗 二极管 IDLEAK 漏电流 VD 二极管导通电压 七、 输入/输出逻辑表 输入 INA INB L 输出 INC IND OUTC OUTD 方式 OUTA OUTB L Hi-Z Hi-Z 待命状态 H L H L 前进 L H L H 后退 H H L L 刹车 L L Hi-Z Hi-Z 待命状态 H L H L 前进 L H L H 后退 H H L L 刹车 第 2 页 共 4 页 D TC1508S(文件编号：S&CIC1061) 双通道直流马达驱动器 八、 输入/输出波形 停止 INA INB 前进 L 停止 后退 H 停止 刹车 L L H L 停止 TBRBO H L H L C H TBRBO C t VM 输出 电压 （ OUTA-OUTB） 0 t -VM 九、 芯片使用注意事项 1、 以上推荐电路及参数仅适用于普通遥控车玩具，其他玩具及电机驱动在使用 TC1508S 时请根据实际情况来 使用。 B 2、 持续电流驱动能力受封装形式、VDD、VCC、芯片差异及环境温度等因素影响，规格书给出参数仅供参考。 在实际使用中请根据产品考虑一定的余量。 3、 TC1508S 采用 MOS 工艺设计制造，对静电敏感，要求在包装、运输、加工生产等全过程中需注意做好防 静电措施。 停止 B INC IND L L 前进 H 停止 后退 停止 刹车 L H 停止 H L H t A VM 输出 电压 （ OUTC-OUTD） 1 0 t -VM 2 A 第 3 页 共 4 页 3 3 4 5 TC1508S(文件编号：S&CIC1061) 双通道直流马达驱动器 十、 参考电路 VCC VCC + 10uF /16V OUTA 0.1uF 0.1uF DCM OUTB OUTC 0.1uF INA INA INB INB INC INC IND IND 十一、 封装尺寸图 第 4 页 共 4 页 OUTD AGND PGND AGND PGND DCM
