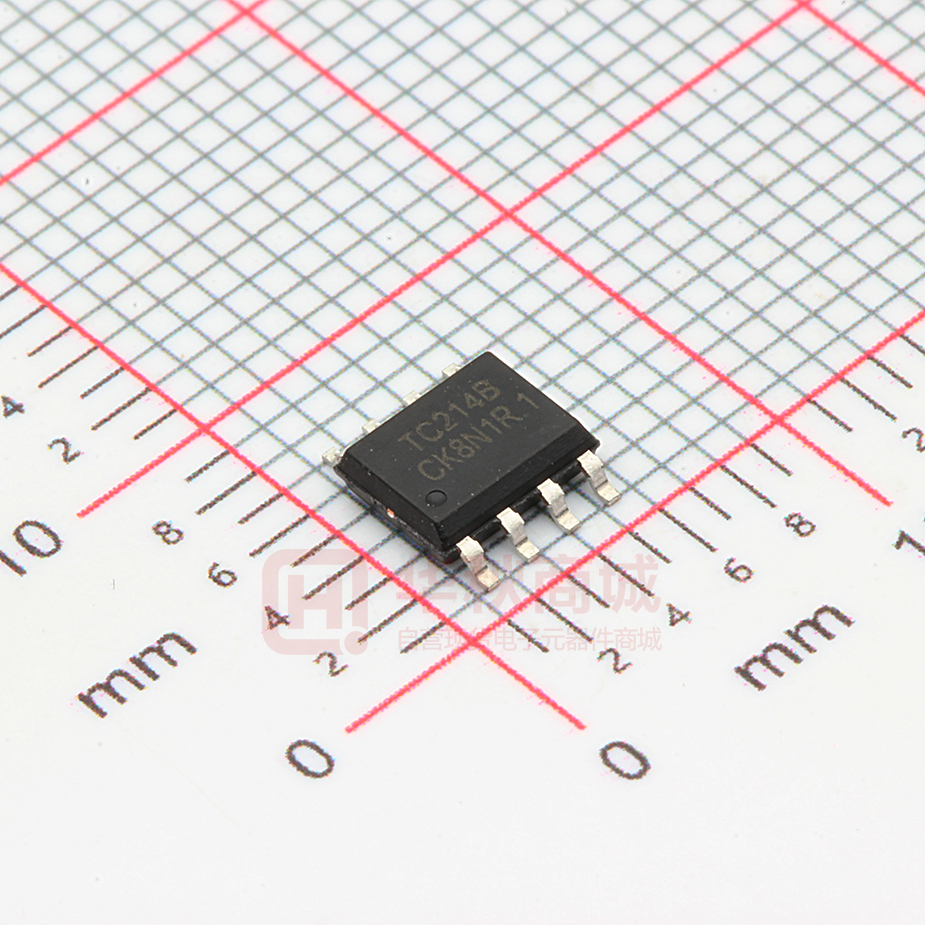

TC214B

深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC214B (文件编号：S&CIC0964) 单通道直流马达驱动器 一、 特点    单通道内置功率 MOS 全桥驱动 驱动前进、后退、停止及刹车功能 内置迟带热效应过流保护功能    低导通电阻（1.0Ω） 无需外围滤波电容 采用 SOP-8 封装形式 二、 产品应用 1  2 玩具马达驱动 3 三、 管脚图及管脚说明 OUTA 1 8 GND VCC 2 7 INB VCC 3 6 INA OUTB 4 5 GND SOP-8 序号 符号 I/O 1 OUTA O 全桥输出 A 端 2 VCC P 电源正极 3 VCC P 电源正极 4 OUTB O 全桥输出 B 端 5 GND G 地 6 INA I 接合 INB 决定状态 7 INB I 接合 INA 决定状态 8 GND I 地 功能说明 四、 绝对最大额定值 参数 符号 额定值 单位 电源电压 VCC 5.5 V 功耗 Pd 0.96 W 热阻 θJA 130 ℃/W 工作温度 Topr -20~85 ℃ 结温 Tj 150 ℃ 存储温度 Tstg -55~150 ℃ 350~370 ℃ 手工焊接温度 输出电流峰值 Iop 2.0 A 最大连续输出电流 Ioc 1.2 A www.superchip.cn 第 1 页 共 4 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC214B (文件编号：S&CIC0964) 五、 推荐工作条件 单通道直流马达驱动器 (Ta=25℃) 参数 符号 参数值 单位 电源电压 VCC 2.2~5.5 V 控制输入电压 VIN 0~VCC V 正、反转输出电流 Iout -600~600 mA 六、 电气特性 (Ta=25℃，VCC=3V，RL=15Ω，特殊说明除外。) 参数 符号 测试条件 最小值 典型值 最大值 单位 INA=INB=1 — 0 10 uA INA=H, INB=L or INA=L, INB=H or INA=H, INB=H — 0.3 1 mA 整体线路 ICCST 电路关断电流 ICC 工作电流 控制输入 高电平输入电压 VINH 2.0 — — V 低电平输入电压 VINL — — 0.8 V 高电平输入电流 IINH VIN=3V — 5 20 uA 低电平输入电流 IINL VIN=0V -1 0 — uA 下拉电阻 RIN — 1.5 — MΩ — 1 1.6 Ω 驱动 RON 输出导通阻抗 Io=±200mA 七、 输入/输出逻辑表 输入 输出 方式 INA INB OUTA OUTB L L Hi-Z Hi-Z 待命状态 H L H L 前进 L H L H 后退 H H L L 刹车 www.superchip.cn 第 2 页 共 4 页 Version 1.0 深圳市富满电子集团股份有限公司 C SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC214B (文件编号：S&CIC0964) 单通道直流马达驱动器 八、 输入/输出波形 3 停止 INA INB L 前进 停止 H 后退 停止 刹车 L L H 4 停止 H L H t VM B 输出 电压 （ OUTA-OUTB） 0 t -VM 九、 参考电路 C2 104P C1 104P OUTA 5V M A C4 104P C3 104P GND VCC INB VCC INA OUTB 注：1、图中 C1/104P 电容为并接于马达上不是置于 PCB 板上。 2、相比市场上同类产品可以省去图中1 C2、C3、C4。 MCU GND 2 十、 芯片使用注意事项 1、 以上推荐电路及参数仅适用于普通遥控车玩具，其他玩具及电机驱动在使用 TC214B 时请根据实际情况来使 用。 2、 持续电流驱动能力受封装形式、VDD、VCC、芯片差异及环境温度等因素影响，规格书给出参数仅供参考。 在实际使用中请根据产品考虑一定的余量。 3、 TC214B 采用 MOS 工艺设计制造，对静电敏感，要求在包装、运输、加工生产等全过程中需注意做好防静 电措施。 www.superchip.cn 第 3 页 共 4 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC214B (文件编号：S&CIC0964) 十一、 单通道直流马达驱动器 封装尺寸图 www.superchip.cn 第 4 页 共 4 页 Version 1.0
