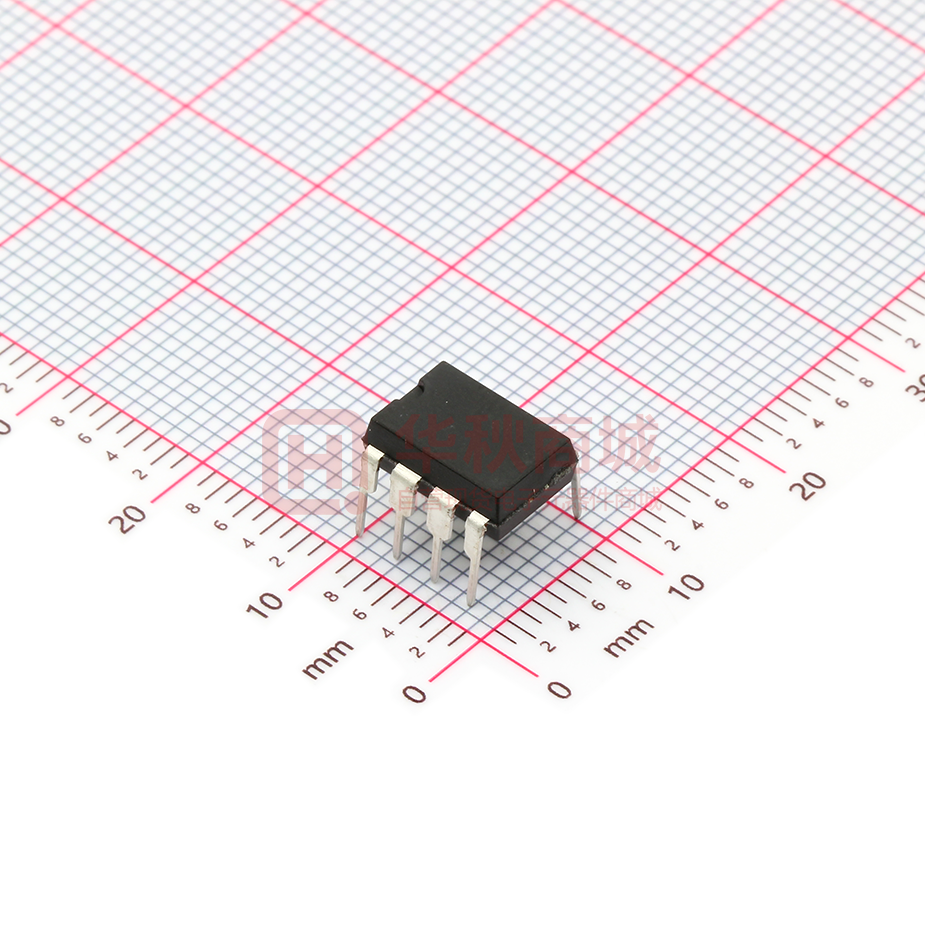

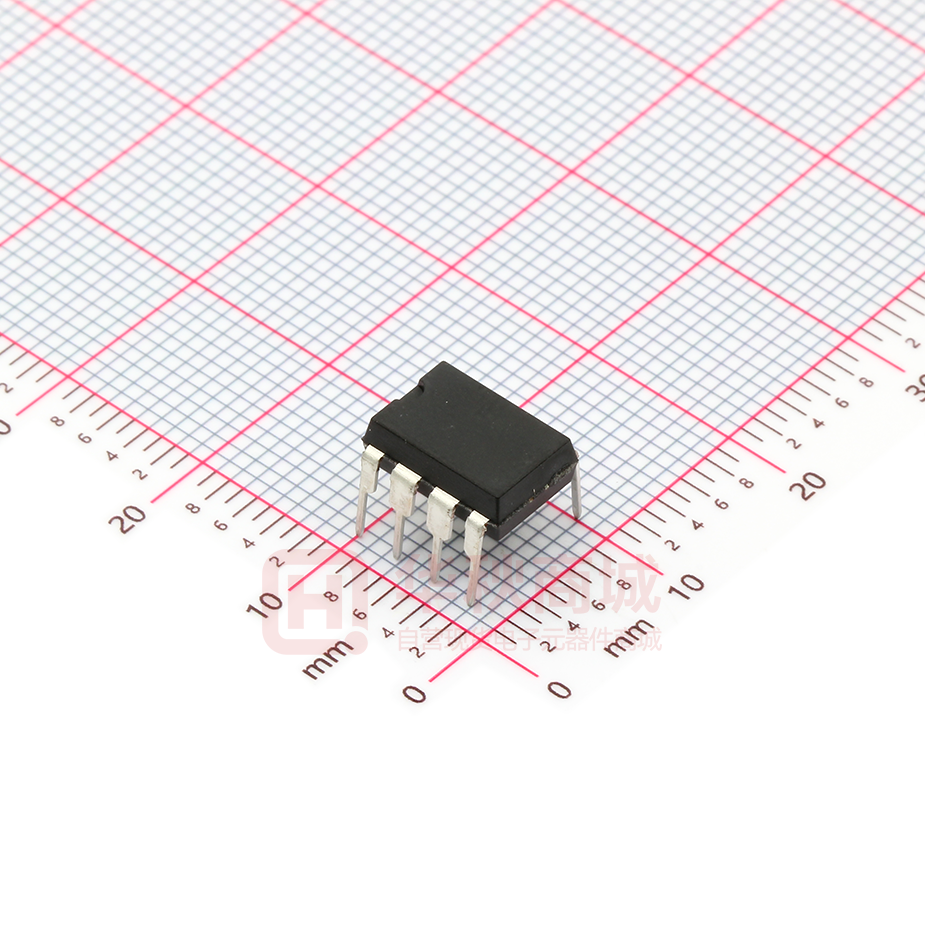

TC22

D 深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. 小功率开关电源控制器 TC22(文件编号：S&CIC0924) 一、      输入电压 85V~265V 全电压范围 内置 730V 功率 MOSFET 内部集成自启动电路 电流模式 PWM 控制 VCC 工作电压范围：10V~39V 二、   特点 C   固定开关频率：60KHz 轻负载时自动进入跳周期模式 过温、过流、过压保护 内置欠压锁定   空调电源 AC/DC LED 驱动 产品应用 AC/DC 电源适配器 电磁炉电源 三、     管脚定义及功能说明 管脚定义图 SOURCE 1 8 DRAIN SOURCE 2 7 DRAIN FB 3 6 DRAIN VDD 4 5 DRAIN SOURCE 1 8 DRAIN SOURCE 2 7 DRAIN FB 3 6 DRAIN VDD 4 5 DRAIN SOP-8 B DIP-8 管脚功能说明 序号 名称 功能说明 1、2 SOURCE 3 FB 电流反馈输入端。 4 VDD 控制电路的电源。 5~8 DRAIN 功率场效应管源端和线路接地参考。 接功率场效应管的漏端和高压启动电流源的漏端。 A 1 2 第 1 页 共 6 页 深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. 小功率开关电源控制器 TC22(文件编号：S&CIC0924) 四、 1 内部方框图 2 3 DRAIN 60KHz D 振荡器 调整器 脉宽调制锁存器 内部电源 S 过温检测器 R1 FF Q R2 R3 R4 VDD 消隐电路 8/14.5V 0.23V 过压锁存器 230Ω R C S FF Q 42V 1KΩ FB SOURCE 五、 绝对最大额定值 符号 参数 单位 VDS（sw） 开关漏源电压（Tj = 25~125℃） -0.3~730 V VDS（st） 启动漏源电压（Tj = 25~125℃） -0.3~400 V 连续漏极电流 内部限制 A ID B 额定值 VDD 电源电压 0~50 V IFB 反馈电流 3 mA 200 V 静电放电：MM 模式 (R=0Ω; C=200pF) VESD Tj 结温 内部限制 ℃ Tc 工作温度 -40~150 ℃ Tstg 贮藏温度 -55~150 ℃ A 第 2 页 共 6 页 1 2 3 深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. 小功率开关电源控制器 TC22(文件编号：S&CIC0924) 六、 散热数据 符号 七、 最大值 单位 Rthj-case 管脚焊接温度： SOP-8 DIP-8 25 15 ℃/W Rthj-amb 管脚周围温度： SOP-8 DIP-8 55 45 ℃/W 电气特性 参数 (Tj=25°C, VDD=18V, 除特殊说明外。) 功率管部分 符号 参数 测试条件 最小值 典型值 最大值 单位 漏源电压 ID=1mA; VFB=2V 关闭状态漏极电流 VDS=500V; VFB=2V; Tj=125°C 导通阻抗 ID=0.4A ID=0.4A; Tj=100°C 15 tf 下降时间 ID=0.1A; VIN=300V 100 ns tr 上升时间 ID=0.2A; VIN=300V 50 ns 漏电容 VDS=25V 40 pF BVDSS IDSS RDSon Coss 730 V 0.1 mA 17 31 Ω 电源部分 符号 参数 IDDch 启动充电电流 VDS=100V; VDD=5V ...VDDon 过温关断时充电电流 VDD=5V; VDS=100V Tj > TSD - THYST IDD0 无开关动作时工作电流 IFB=2mA IDD1 正常工作电流 IFB=0.5mA; ID=50mA DRST 重新启动时间比 VDDoff 电源欠压关闭阈值电压 VDDon IDDoff 测试条件 最小值 典型值 最大值 -1 单位 mA 0 mA 1 2 mA 1.2 2.5 mA 20 % 6.5 7 8 V 电源启动阈值电压 9 10.5 12 V VDDhyst 电源迟滞阈值电压 2.8 3.5 4.2 V VDDovp 电源过压阈值电压 38 42 46 V 振荡器部分 符号 参数 测试条件 最小值 典型值 最大值 单位 Fosc 振荡频率 VDD=VDDoff ... 35V; Tj=0 ... 100°C 54 60 66 KHz 第 3 页 共 6 页 深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. 小功率开关电源控制器 TC22(文件编号：S&CIC0924) 脉宽调制比较器部分 符号 参数 GID IFB相对ID 的电流增益 IDlim 限流 IFBsd FB 关断电流 RFB FB端输入阻抗 电流感应关闭延时 td 测试条件 最小值 典型值 最大值 单位 0.84 A 560 VFB=0V 0.56 0.7 0.9 mA ID=0mA 1.2 kΩ ID=0.4A 200 ns tb 消隐时间 500 ns tONmin 最小打开时间 700 ns 2 3 4 5 过热部分 符号 参数 TSD 过温关断温度 THYST 过温关断迟滞 八、 测试条件 最小值 典型值 最大值 单位 140 170 ℃ 40 ℃ 参考电路 L1 D3 8 12V+ 2 LB1 CD1 C4 CD2 R6 CD5 CD4 C3 C1 R5 R1 7 1 12VG 4 D1 D2 R3 2 TR1 3 BG U1 3 4 1 R8 5 4 6 3 7 2 8 1 R2 R4 U2 R7 CX1 R9 C5 R12 R11 R10 RV U3 FU RI CY1 Title 第 4 页 共 6 页 Size Number B Date: File: 16-Sep-2011 E:\E盘\规格书\规格图\规格 深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. 小功率开关电源控制器 TC22(文件编号：S&CIC0924) 九、 封装尺寸图 SOP-8 符号 毫米 最小 典型 A a1 英寸 最大 最小 典型 1.75 0.1 0.25 a2 最大 0.068 0.003 0.009 1.65 0.064 a3 0.65 0.85 0.025 0.033 b 0.35 0.48 0.013 0.018 b1 0.19 0.25 0.007 0.010 C 0.25 0.5 0.010 0.019 c1 45（typ.） D 4.8 5 0.188 0.196 E 5.8 6.2 0.228 0.244 e 1.27 0.050 e3 3.81 0.150 F 3.8 4 0.14 0.157 L 0.4 1.27 0.015 0.050 M 0.6 S L1 0.023 8（max.） 0.8 1.2 第 5 页 共 6 页 0.031 0.047 深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. 小功率开关电源控制器 TC22(文件编号：S&CIC0924) DIP-8 符号 毫米 最小 典型 A 最大 5.33 A1 0.38 A2 2.92 3.30 4.95 b 0.36 0.46 0.56 b2 1.14 1.52 1.78 c 0.20 0.25 0.36 D 9.02 9.27 10.16 E 7.62 7.87 8.26 E1 6.10 6.35 7.11 e 2.54 eA 7.62 eB L 10.92 2.92 第 6 页 共 6 页 3.30 3.81
