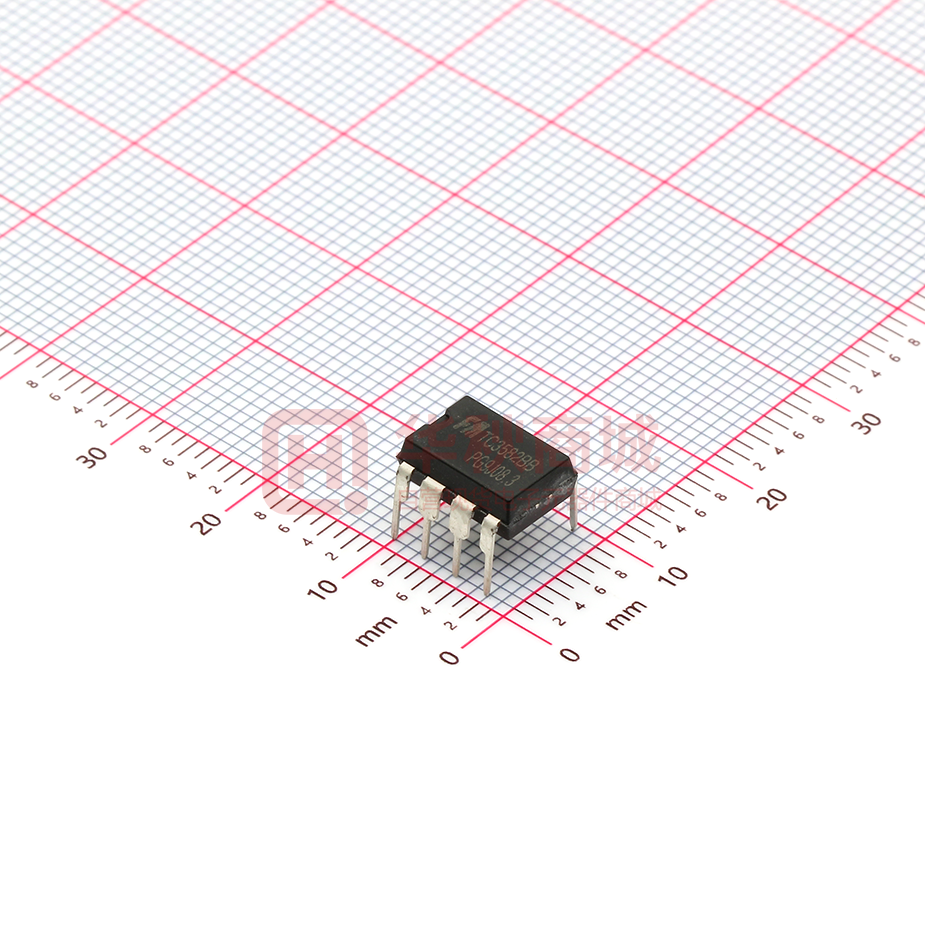

TC3582BB

深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. TC3582BB 充电器 IC (文件编号：S&CIC1352) 特点        TC3582BB 兼容二灯模式，三灯模式； 自动识别电池极性； 充电饱和电压 4.25V（典型值），可通过 L1 调整； 空载时稳压输出； 短路保护功能； 极少的外围器件。 封装形式：DIP-8 引脚示意图及说明 序号 名称 1 BTN 2 L3 充电指示灯 L3 引脚 3 L2 饱和指示灯 L2 引脚(二灯模式兼充电指示灯) 4 L1 电源指示灯 L1 引脚, 开启电压为 1.85V~1.90V（在 2mA 电流下测量） 5 T1 功能选择,接 VDD 为 3 灯和 2 灯模式，接 GND 为七彩模式. 6 GND 电源负极（地端） 7 BTP 接电池正极 8 VDD 功率电源正极 www.superchip.cn 描述 接电池负极 第 1 页 共 6 页 Version 1.0 深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. TC3582BB C 充电器 IC (文件编号：S&CIC1352) 典型应用电路图 图2： 图一：二灯模式 C=100n R1 1 V6 1/ Fu 02 2 D 1 8 2 7 3 6 4 5 2 B 3 + 4 BAT+ BAT- C=100n R2 L2 L1 C=100n 1N5819 A 图二：三灯模式 Title Size Number Revision B C=100n Date: File: C R1 4 9-Mar-2010 Sheet of E:\规格书\规格图\规格图-0\ZBO\TC3582B.ddb Drawn By : 5 220uF/16V + 1 8 2 7 3 6 4 5 6 BAT+ C=100n L3 L2 BAT- L1 R2 C=100n 1N5819 B TC3582BB 典型应用方案：二灯、三灯模式，R1、R2 可选装。 注意： 电源指示灯 L1 应选取开启电压为 1.85V~1.90V（在 2mA 电流下测量）的 LED。上图 R1 和 R2 可在上 PCB 板上预 留位置，以便用于调整各种 LED 的 VF 值，上拉电阻用于调整 VF 值过低的 LED，下拉电阻用于调整 VF 值过高的 LED。 A www.superchip.cn 第 2 页 共 6 页 1 2 Version 1.0 3 4 深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. TC3582BB 充电器 IC (文件编号：S&CIC1352) 功能描述 状态描述 电源状态 电池状态 电池检测 断开 正常接入 L1 L2 电池电流 │VBTP-VBTN│ 亮 熄灭 -3mA(*)(**) ＜4.09V（**） 熄灭 -5mA(*)(**) ≥4.09V（**） 亮 亮 0 4.20V（**） 亮 闪烁 250mA(**) ＜4.25V（**） 亮 亮 10uA(**) 4.25V（**） 熄灭 亮 -- ＜2V（**） 亮 2 3 4 电池空载 断开 正常充电 接入 5 正常接入 饱和检测 电池短路 短路 表 1 TC3582BB 典型应用方案: 二灯模式状态列表（参考应用电路图 1） 状态描述 电源状态 电池状态 电池检测 断开 正常接入 电池空载 断开 正常充电 接入 L1 L2 L3 电池电流 │VBTP-VBTN│ 亮 熄灭 熄灭 -3mA(*)(**) ＜4.09V（**） 亮 熄灭 熄灭 -5mA(*)(**) ≥4.09V（**） 亮 熄灭 亮 0 4.20V（**） 亮 闪烁 熄灭 250mA(**) ＜4.25V（**） 亮 熄灭 亮 10uA(**) 4.25V（**） 熄灭 熄灭 亮 -- ＜2V（**） 正常接入 饱和检测 电池短路 短路 表 2 TC3582BB 典型应用方案: 三灯模式状态列表（参考应用电路图 2） 图 3:七彩三灯模式 C=100n R1 V6 1/ Fu 02 2 + L3 L2 C=100n 1 8 2 7 3 6 4 5 BAT+ BAT- L1 R2 C=100n 1N5819 www.superchip.cn 第 3 页 共 6 页 Title Size Version 1.0 Number B Date: File: 6-Jan-2010 E:\规格书\规格图\规格图-0\ZBO\ 深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. TC3582BB 充电器 IC (文件编号：S&CIC1352) 状态描述 电源状态 电池状态 电池检测 断开 正常接入 电池空载 L1 L2 L3 电池电流 │VBTP-VBTN│ 亮 熄灭 熄灭 -3mA(*)(**) ＜4.09V（**） 亮 熄灭 熄灭 -5mA(*)(**) ≥4.09V（**） 亮 熄灭 亮 0 4.20V（**） 亮 亮 熄灭 250mA(**) ＜4.25V（**） 亮 熄灭 亮 10uA(**) 4.25V（**） 熄灭 熄灭 亮 -- ＜2V（**） 断开 正常充电 接入 正常接入 饱和检测 电池短路 短路 1 2 3 4 表三 图4： 图 4：七彩二灯模式 C=100n 1 8 2 7 3 6 4 5 R1 220uF/16V + BAT+ BAT- C=100n R2 L2 L1 C=100n 1N5819 状态描述 电源状态 电池状态 电池检测 断开 正常接入 电池空载 断开 正常充电 接入 L2 电池电流 │VBTP-VBTN│ 亮 熄灭 -3mA(*)(**) ＜4.09V（**） 亮 熄灭 -5mA(*)(**) ≥4.09V（**） 亮 亮 0 4.20V（**） 亮 亮 250mA(**) ＜4.25V（**） 亮 熄灭 10uA(**) 4.25V（**） 熄灭 亮 -- ＜2V（**） 正常接入 饱和检测 电池短路 L1 短路 表四 （*） 此处为负值，表示此时电池向电路放电（为 L1 供电） （**）表格中所列数据均为典型值 www.superchip.cn 第 4 页 共 6 页 Version 1.0 深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. TC3582BB 充电器 IC (文件编号：S&CIC1352) 1、 电池检测 在电源断开的情况下接入电池，TC3582BB 会通过自动“极性识别”系统对电池进行相应控制，使电池检测指示 灯 L1 亮，L2 和 L3 的状态参见表 1，表 2 的描述。 2、 电池空载 当电源连通而尚未接入电池时，BTP 和 BTN 两端之间的电压差为 4.25V（典型值），L1、L2、L3 的状态参见 表 1, 表 2 的描述。 3、 正常充电及饱和检测 电源连通并且接入未满电池时，电源开始通过 TC3582BB 的控制对电池进行正常充电（如前所述，此时不论电 池以何种极性接入电路，均能正常充电），充电电流约为 250mA（典型值），电池两端电压缓缓升高，当电池电压升 高到 4.25V（典型值）时，充电过程结束，电池已饱和。此过程中 L1、L2、L3 的状态参见表 1，表 2 的描述。 4、 短路保护 若在电源接入后发生电池短路的情况，则 TC3582BB 内部“短路保护”系统会自动将充电回路切断，避免产生 大电流。此时 L1、L2 和 L3 状态参见表 1, 表 2 的描述。 典型参数 （除特殊说明外，所测参数均在室温下测得，并以 GND 端电位为 0 电位） 参数名称 参数符号 测试条件 最小值 典型值 最大值 单位 输入电压 VDD -- 5.0 6.0 7.0(空载) V 饱和电压 VS VDD=6.0V, VL1=1.87V 4.20 4.25 4.35 V 空载电压 VO VDD=6.0V, VL1=1.87V, 电池空载 4.10 4.24 4.32 V 充电电流 ICHARGE VDD=6.0V, │VBTP-VBTN│＜3.5V -- -- 350 mA 短路检测 VSHORT VDD=6.0V, │VBTP-VBTN│:3V-0V -- 2.0 -- V 振荡频率 L2FOSC VDD=6.0V, │VBTP-VBTN│=3.5V -- 2.0 -- Hz www.superchip.cn 第 5 页 共 6 页 Version 1.0 深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. TC3582BB 充电器 IC (文件编号：S&CIC1352) 封装尺寸图 DIP-8 www.superchip.cn 第 6 页 共 6 页 Version 1.0
