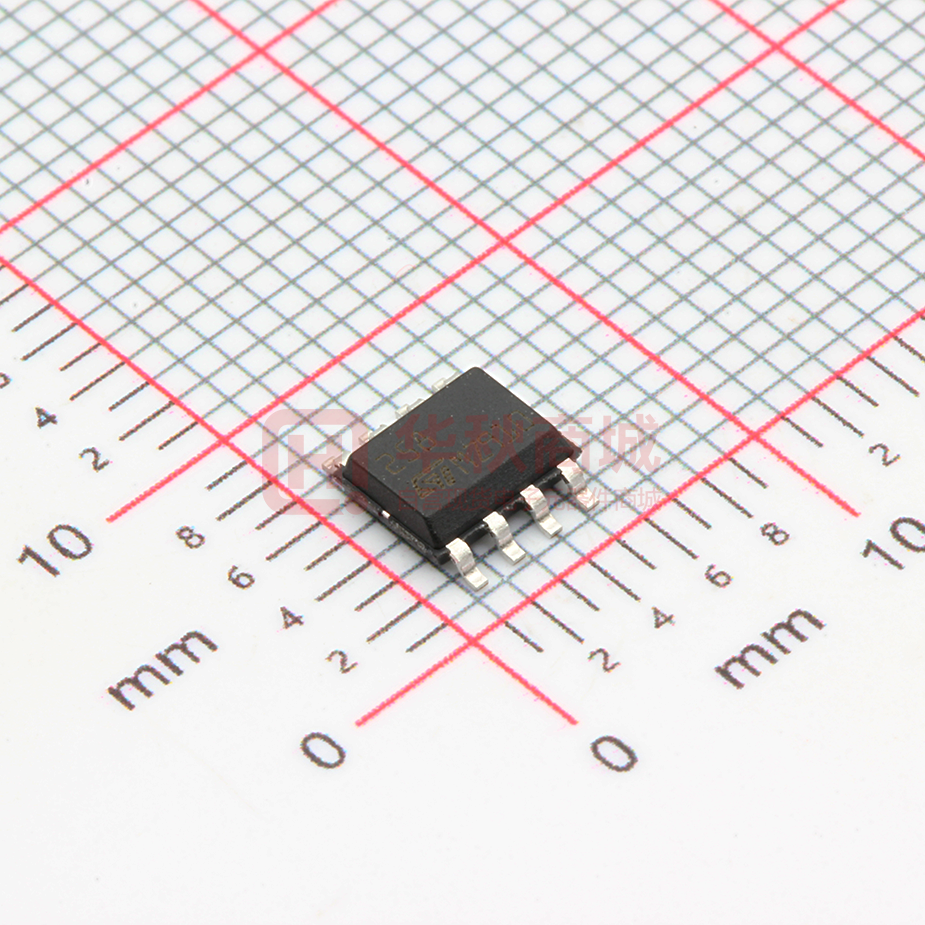

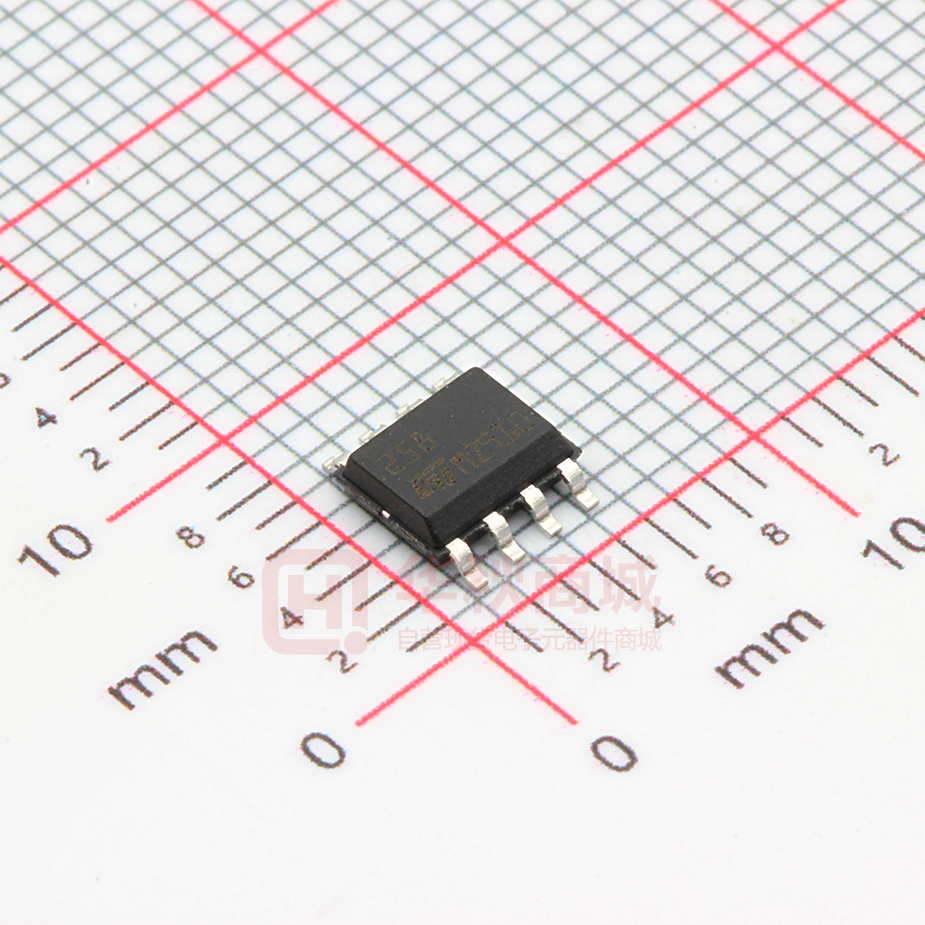

TC4016

深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC4016/TC5016(文件编号：S&CIC1582) 四/五功能遥控玩具车发射 IC 一、 概述 TC4016/TC5016 采用先进的 CMOS 工艺制造,专设计用于遥控车应用方面。具有前进、后退、左转、右转、 加速功能，配合 SCDRX2ES、FMRX2BMS 应用。 采用 SOP-8 封装形式。 二、 特性      工作电压范围：2.2---5V 低静态功耗≤5uA 外围组件少 8PIN 封装，节省体积及成本 四功能和五功能选择，四功能：TC4016；五功能：TC5016. 三、 引脚说明及描述 TC4016（四功能） 引脚号 符号 功能说明 L 1 8 PC 1 L 左转功能键 2 R 右转功能键 R 2 7 VDD 3 B 后退功能键 B 3 6 SO 4 F 前进功能键 5 GND F 4 5 GND 6 SO 7 VDD 8 PC 引脚号 符号 1 L 左转功能键 2 R 右转功能键 3 B 后退功能键 4 F 前进功能键 5 GND 6 SO 7 VDD 8 T SOP-8 电源负极 不带载波的编码信号输出端 电源正端 高频偏置电源控制与 LED 指示输出端 TC5016（五功能） L 1 8 T R 2 7 VDD B 3 6 SO F 4 5 GND SOP-8 www.superchip.cn 第 1 页 共 5 页 功能说明 电源负极 不带载波的编码信号输出端亦可带 LED 电源正端 加速功能键 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC4016/TC5016(文件编号：S&CIC1582) 四/五功能遥控玩具车发射 IC 四、 电气参数 1 2 （除非特殊说明，Tamb=25℃,VDD=4.0V） 参数 符号 最小 典型 最大 单位 工作电压 VCC 2.2 3.5 5.0 V 4 D 3 测试条件 5 6 工作电流 ICC 2.0 mA NO LOAD 待机电流 ISTM 5 uA NO KEY INPUT SO 频率 FDout 1.1 KHz 0.9 1.0KHZ 五、 功能描述 C 1、编码方法 串行码格式一帧为 n+4 个脉冲 起始码+功能码 起始码 4 个 W2 功能码 n 个 W1 其中 W2 为 500HZ 频宽比为 3/4 W1 为 1KHZ 频宽比为 1/2 2、编码规则 A）位格式 8mSEC n×W1 8mSEC 1mSEC 4W2 B T=17mSEC+(n×W1)×1mSEC B) 数据格式 TX2D/S任一功能键 TX2D/S的SO编码输出 第一个字 第二个字 第三个字 1 2 3 4 5 6 7 8 编码结束 RX2D/S功能输出 9mSEC A www.superchip.cn 9mSEC 第 2 页 共 5 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC4016/TC5016(文件编号：S&CIC1582) 四/五功能遥控玩具车发射 IC 功能码由 n 个 W1 脉冲组成 n 的不同数值分别表示不同的功能详述如下 功能个码数 n×W1 功能键 4 解码结果 结束码 10 前进 前进 16 前进，加速 前进 22 加速 加速 28 加速，前进，左转 前进，左转 34 后退 前进，右转 40 后退，右转 后退 46 后退 后退，右转 52 后退，左转 后退，左转 58 左转 左转 64 右转 右转 www.superchip.cn 第 3 页 共 5 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC4016/TC5016(文件编号：S&CIC1582) 四/五功能遥控玩具车发射 IC 六、 应用电路（高频电路仅供参考，请以实际 PCB 和所需功率来调整） VDD U1 SW1 L 1 2 3 4 SW2 L R B F PC VDD SO GND E1 C1 473P 8 7 6 5 1K SW3 27.145 D1 LED L SW4 L1 2.2uH R2 47K R1 L L2 2.2uH L3 5.6uH L4 C2 C3 Y1 47P Q1 L ANT C4 47P J3Y R3 100R 2.2uH 150P Q2 J3Y C5 24P C6 18P C7 47P R4 4.7K VDD E1 L1 2.2uH C1 473P SW1 T L SW2 SW3 U1 1 2 3 4 L R B F T VDD SO GND Y1 8 7 6 5 27.145 L3 L4 2.2uH 5.6uH C2 150P C3 Q1 J3Y 47P R1 R SW4 L2 2.2uH ANT R2 1.5K 56K C7 102P Q2 J3Y C4 47P C8 47P C5 24P C6 18P B SW5 F R3 47R D1 LED R5 1K www.superchip.cn Q3 945 R4 10K C9 47P 第 4 页 共 5 页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC4016/TC5016(文件编号：S&CIC1582) 四/五功能遥控玩具车发射 IC 七、 封装信息 www.superchip.cn 第 5 页 共 5 页 Version 1.0
