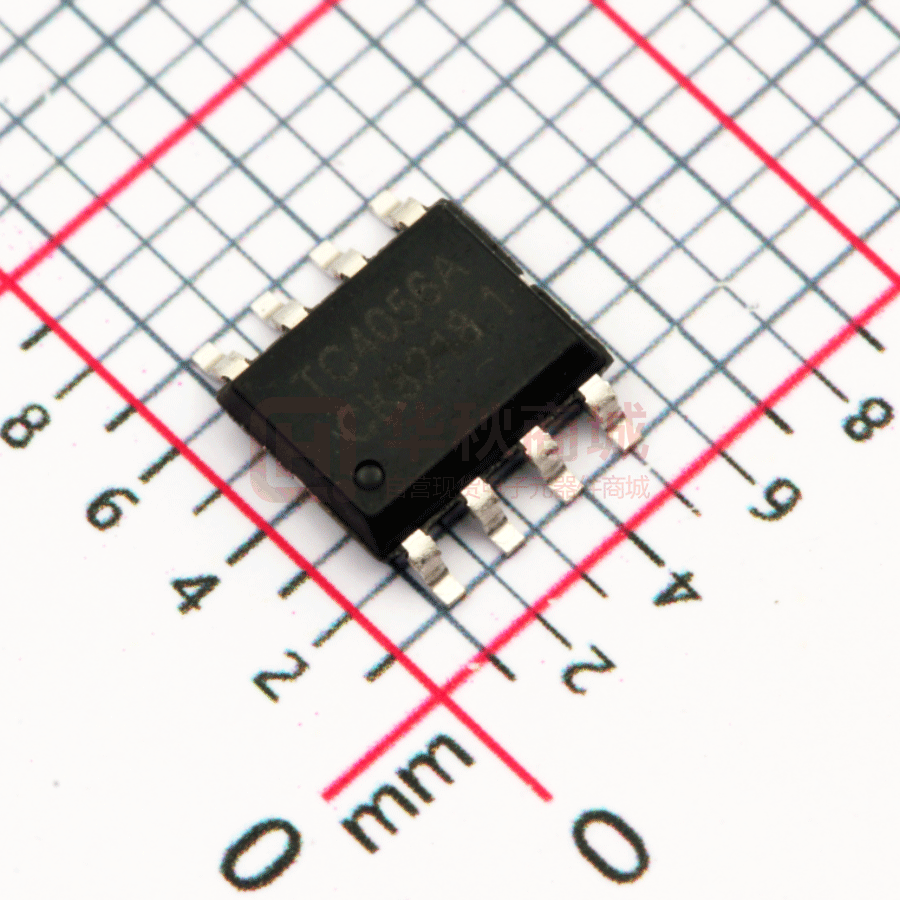

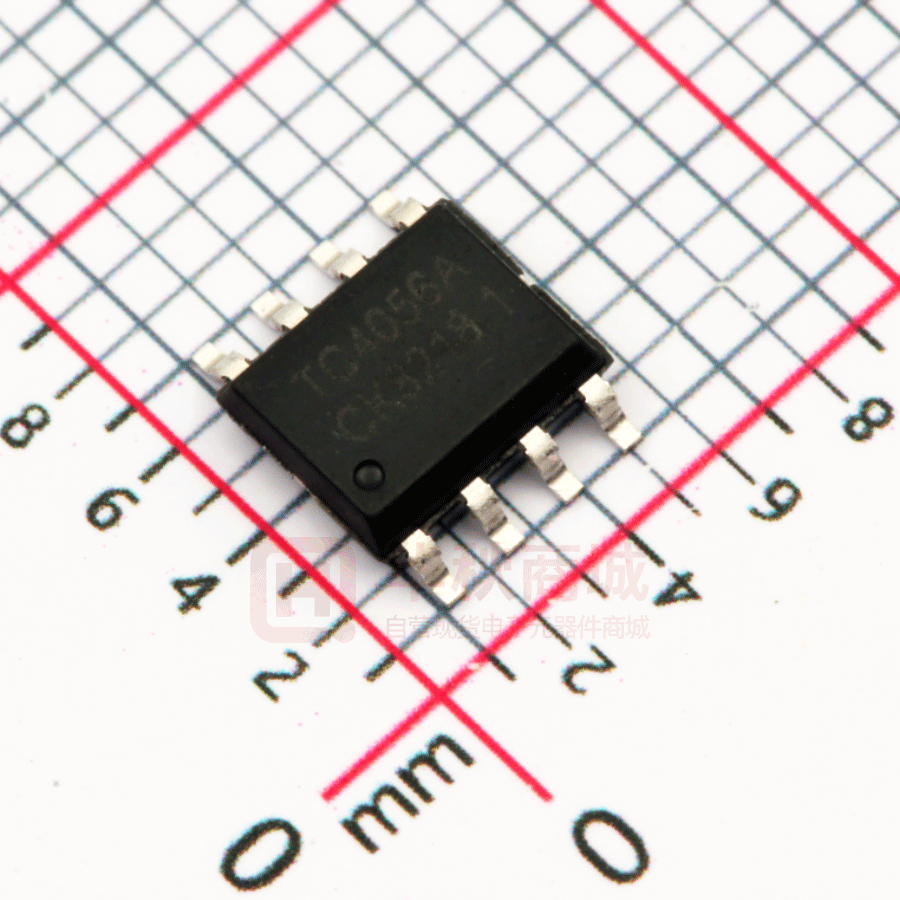

TC4056A

深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC4056A(文件编号：S&CIC1103) 1A 线性锂离子电池充电器 一、产品描述 TC4056A 是 一 款 完 整 的 单 节 锂 离 子 电 池 采 用 恒 定 电 流 / 恒 定 电 压 线 性 充 电 器 。 其 底 部 带 有 散 热 片 的 ESOP8/DIP8 封装与较少的外部元件数目使得 TC4056A 成为便携式应用的理想选择。TC4056A 可以适合 USB 电 源和适配器电源工作。 由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进 行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于 4.2V，而充电电流可 通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值 1/10 时，TC4056A 将自动终止充 循环。 当输入电压（交流适配器或 USB 电源）被拿掉时，TC4056A 自动进入一个低电流状态，将电池漏电流降至 2uA 以下。TC4056A 在有电源时也可置于停机模式，以而将供电电流降至 55uA。TC4056A 的其他特点包括电池 温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的 LED 状态引脚。 二、特点               高达 1000mA 的可编程充电电流 无需 MOSFET、检测电阻器或隔离二极管 用于单节锂离子电池、采用 SOP 封装的完整线性充电器 恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能 精度达到±1.5%的 4.2V 预设充电电压 用于电池电量检测的充电电流监控器输出 自动再充电 充电状态双输出、无电池和故障状态显示 C/10 充电终止 待机模式下的供电电流为 55uA 2.9V 涓流充电器件版本 软启动限制了浪涌电流 电池温度监测功能 采用 8 引脚封装（ESOP-8，DIP-8） 三、产品应用    移动电话、PDA MP3、MP4 播放器 数码相机    电子词典 GPS 便携式设备、各种充电器        BAT 短路持续时间：连续 BAT 引脚电流：1200mA PROG 引脚电流：1200uA 最大结温：145℃ 工作环境温度范围：-40℃~85℃ 贮存温度范围：-65℃~125℃ 引脚温度（焊接时间 10 秒） ：260℃ 四、绝对最大额定值        输入电源电压（Vcc）：-0.3V~8V PROG：-0.3V~ Vcc +0.3V BAT：-0.3V~ 7V GHRG：-0.3V~ 10V STDBY：-0.3V~ 7V TEMP：-0.3V~ 7V CE：-0.3V~ 7V www.superchip.cn 第 1 页 共 20 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC4056A(文件编号：S&CIC1103) 1A 线性锂离子电池充电器 五、完整的充电循环（1000mAh 电池） 六、封装/订购信息及功能 TE MP 1 P ROG 2 TC 4 0 5 6 A 8 CE 7 CHRG GND 3 6 S TDBY V CC 4 5 BAT TEMP（引脚 1）：电池温度检测输入端。将 TEMP 管脚接到电流的 NTC 传感器的输出端。如果 TEMP 管脚的 电压小于输入电压的 45%或者大于输入电压的 80%，意味着电池温度过低或过高，则充电被暂停。 如果 TEMP 直接接 GND，电池温度检测功能取消，其他充电功能正常。  PROG（引脚 2）：恒流充电电流设置和充电电流监测端。从 PROG 管脚连接一个外部电阻到地端可以对充电 电流进行编程。在预充电阶段，此管脚的电压被调制在 0.1V；在恒流充电阶段，此管脚的电压被固定在 1V。 在充电状态的所有模式，测量该管脚的电压都可以根据下面的公式来估算充电电流：     GND（引脚 3）：电源地。 VCC（引脚 4）：输入电压正输入端。此管脚的电压为内部电路的工作电源。当 Vcc 与 BAT 管脚的电压差小于 30ｍV 时，TC4056A 将进入低功耗的停机模式，此时 BAT 管脚的电流小于 2uA。 BAT（引脚 5）：电池连接端。将电池的正端连接到此管脚。在芯片被禁止工作或者睡眠模式，BAT 管脚的漏 电流小于 2uA。BAT 管脚向电池提供充电电流和 4.2V 的限制电压。 www.superchip.cn 第 2 页 共 20 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC4056A(文件编号：S&CIC1103) 1A 线性锂离子电池充电器 STDBY（引脚 6）：电池充电完成指示端。当电流充电完成时 STDBY 被内部开关拉到低电平，表示充电完成。 除此之外，STDBY 管脚将处于高阻态。 GHRG（引脚 7）漏极开路输出的充电状态指示端。当充电器向电池充电时，CHRG 管脚被内部开关拉到低电 平，表示充电正在进行；否则 CHRG 管脚处于高阻态。 CE（引脚 8）芯片始能输入端。高输入电平将使 TC4056A 处于正常工作状态；低输入电平使 TC4056A 处于 被禁止充电状态。CE 管脚可以被 TTL 电平或者 CMOS 电平驱动。    七、电特性 凡表注●表示该指标适合整个工作温度范围，否则仅指 TA=25℃，Vcc=5V，除非特别注明。 符号 VCC 参数 条件 最小值 ● 输入电源电压 4.0 典型值 最大值 单位 5 8.0 V 150 55 55 55 500 100 100 100 μA μA μA 4.16 4.2 4.24 V 充电模式，RPROG=1.2K ● 待机模式（充电终止） ● 停机模式（RPROG 未连接， ● VCC
