深圳市富满电子有限公司
SHENZHEN FUMAN ELECTRONICS CO., LTD.
LED 显示屏接口 IC
TC4538(文件编号:S&CIC1200)
概述
TC4538 是根据 1/4 扫描的全彩色显示板的实际需求,将板上的 2 片 74HC245, 1 片 74HC138,1 片 74HC123
及外围的阻容电路,采用高度集成的模式,将其相应的功能设计到一片 20 脚的电路上。
在 TC4538 内部,集成了和 74HC123 功能等效的单稳态保护电路,在行译码输入信号 A_IN 停止跳变 130ms
左右后,单稳态保护电路将处于保护状态,将关闭行译码输出,同时将 OEB_OUT1 信号置为高电平。
在 TC4538 内部,集成了三路时钟缓冲器,其中两路(CLK_OUT1,CLK_OUT2)用于本板,另外一路
(CLK_OUT0)送给输出接口。
在 TC4538 内部,集成了两路锁存信号缓冲器,其中一路(LD_OUT1)用于本板,另外一路(LD_OUT0)送
给输出接口。
在 TC4538 内部,集成了两路显示允许信号缓冲器,其中一路(OEB_OUT1)用于本板,另外一路(OEB_OUT0)
送给输出接口。
在 TC4538 内部,集成了两路行信号缓冲器,用于缓冲后送给输出接口,同时内置一个 2-4 译码器,输出 4
路译码信号(LINE0-LINE3)用于控制行驱动管。
TC4538 适用于 1/2 扫描,1/4 扫描,采用恒流驱动电路作为列驱动器的显示屏模组。同时,对输入的信号进
行了上拉或下拉,进一步简化了外围的电路设计。
特点
内置 9 路缓冲器和 2-4 行译码电路
内置单稳态保护电路,在行信号 A_IN 停止跳变 130ms 左右后关闭行译码输出,同时将 OEB_OUT1
信号置为高电平
内置上下拉电阻,最大程度简化外围电路
支持采用恒流驱动电路作为列驱动器的 1/4,1/2 扫描的显示屏模组

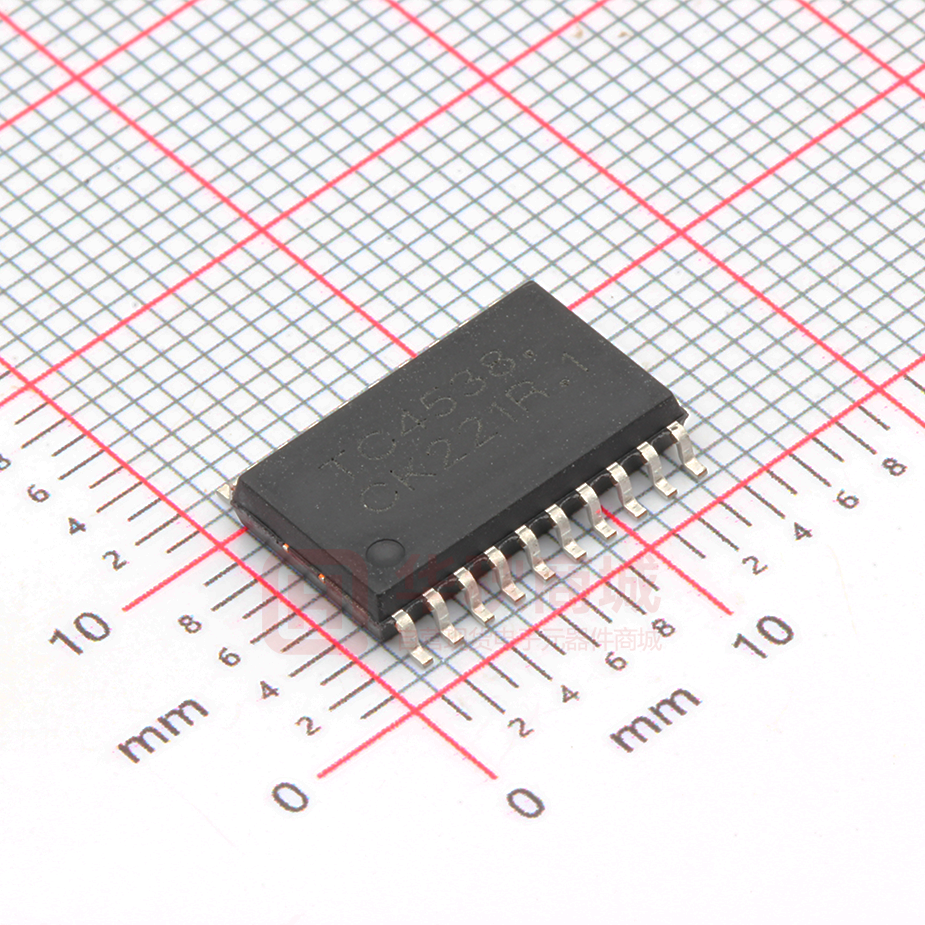

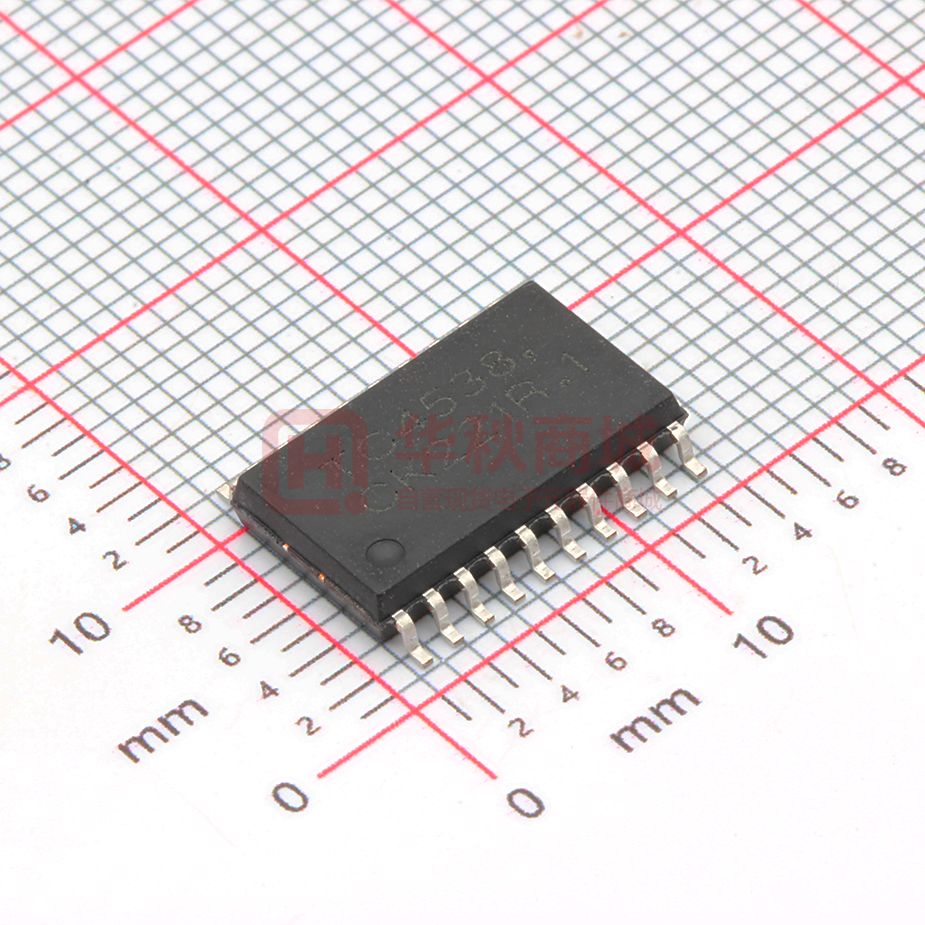

封装形式: SOP-20(TC4538),TSSOP-20(TC4538PW)无铅环保封装
产品应用
用于 LED 显示屏
www.superchip.cn
第 1 页 共 7 页
Version 1.0
深圳市富满电子有限公司
SHENZHEN FUMAN ELECTRONICS CO., LTD.
LED 显示屏接口 IC
TC4538(文件编号:S&CIC1200)
内部框图
LD_OUT0
LD_IN
VDD
LD_OUT1
GND
OEB_OUT0
OEB_IN
OEB_OUT1
A_OUT0
A_IN
GND
B_OUT0
B_IN
2-4位译码器
GND
LINE0
LINE1
LINE2
LINE3
单稳态保护电路
CLK_OUT0
CLK_IN
CLK_OUT1
CLK_OUT2
GND
www.superchip.cn
第 2 页 共 7 页
Version 1.0
深圳市富满电子有限公司
SHENZHEN FUMAN ELECTRONICS CO., LTD.
LED 显示屏接口 IC
TC4538(文件编号:S&CIC1200)
引脚示意图及说明
LD_OUT1
1
20 VDD
CLK_OUT1
2
19 LINE0
CLK_OUT2
3
18 LINE1
OEB_OUT1
4
17 LINE2
OEB_IN
5
16 LINE3
A_IN
6
15 OEB_OUT0
B_IN
7
14 A_OUT0
CLK_IN
8
13 B_OUT0
LD_IN
9
12 CLK_OUT0
GND
10
11 LD_OUT0
引脚名称
引脚说明
GND
接地端
VDD
电源端
CLK_IN
CLK_OUT0~2
LD_IN
LD_OUT0~1
OEB_IN
移位时钟输入端,内部下拉
移位时钟输出端,CLK_OUT0 可以送给输出插座,CLK_OUT1、CLK_OUT2 用于本板
使用
锁存信号输入端,内部下拉
锁存信号输出端,LD_OUT0 可以送给输出插座,LD_OUT1 用于本板使用
显示允许信号输入端,内部上拉,低电平有效
OEB_OUT0~1
显示允许信号输出端,OEB_OUT0 送给输出插座,OEB_OUT1 用于本板使用,在单稳
态保护电路为保护状态,OEB_OUT1 会处于高电平状态
A_IN、B_IN
行信号输入端,A_IN 为低位,B_IN 为高位,同时 A_IN 送给单稳态保护电路,在 A_IN
停止跳变 130ms 左右后,单稳态保护电路处于保护状态,A_IN、B_IN 均为内部下拉
A_OUT、B_OUT
LINE0~3
www.superchip.cn
行信号输出端,A_OUT,B_OUT 送给输出插座
行信号译码输出端,是 A_IN,B_IN 信号的 2-4 译码结果,低电平有效。在单稳态保护电
路为保护状态后,LINE0-3 会全部处于高电平状态
第 3 页 共 7 页
Version 1.0
深圳市富满电子有限公司
SHENZHEN FUMAN ELECTRONICS CO., LTD.
LED 显示屏接口 IC
TC4538(文件编号:S&CIC1200)
最大极限参数
参数
符号
最大极限范围
电源电压
VDD
-0.3V ~ +6V
输入端电压
VIN
-0.3V ~ VDD+0.3V
输出端电压
VDS
-0.3V ~ VDD+0.3V
工作环境温度
Topr
-40 ~ 85℃
存储环境温度
Tstg
-55 ~ 150℃
直流特性
参数
符号
测试条件
最小值
典型值
最大值
单位
4.5
5.0
5.5
V
VDD+0.3
V
电源电压
VDD
位输出端耐压
VDS
输出高电平
VOH
IOH=-5mA
输出低电平
VOL
IOL=+5mA
输入高电平
VIH
输入低电平
VIL
OEB_IN 上拉电流
IPU
输入电压 2.5V
-2.7
uA
CLK_IN、LD_IN、A_IN、
B_IN 下拉电流
IPD
输入电压 2.5V
5.5
uA
单稳态保护电路在 A_IN
停止跳变后起作用时间
Tprt
静态工作电流
IDD1
www.superchip.cn
VDD-0.5
0.5
V
0.7VDD
VDD
V
0
0.3VDD
V
80
CLK_IN、LD_IN、A_IN、
B_IN、OEB_IN 接地
第 4 页 共 7 页
V
130
220
ms
0.9
1.6
mA
Version 1.0
深圳市富满电子有限公司
SHENZHEN FUMAN ELECTRONICS CO., LTD.
LED 显示屏接口 IC
TC4538(文件编号:S&CIC1200)
译码部分电路真值表
输入
输出
A_IN
B_IN
LINE0
LINE1
LINE2
LINE3
L
L
L
H
H
H
H
L
H
L
H
H
L
H
H
H
L
H
H
H
H
H
H
L
停止跳变超过约
130ms 后
X
H
H
H
H
www.superchip.cn
第 5 页 共 7 页
Version 1.0
深圳市富满电子有限公司
SHENZHEN FUMAN ELECTRONICS CO., LTD.
LED 显示屏接口 IC
TC4538(文件编号:S&CIC1200)
封装信息
SOP-20
SYMBOL
MILLIMETER
MIN
NOM
MAX
A
--
--
2.65
A1
0.10
--
0.30
A2
2.25
2.30
2.35
A3
0.97
1.02
1.07
b
0.35
--
0.44
b1
0.34
0.37
0.39
c
0.25
--
0.31
c1
0.24
0.25
0.26
D
12.6
12.8
13.00
E1
7.30
7.50
7.70
E
10.10
10.30
10.50
e
L
1.27BSC
0.70
L1
θ
www.superchip.cn
--
1.00
1.40BSC
0
第 6 页 共 7 页
--
8°
Version 1.0
深圳市富满电子有限公司
SHENZHEN FUMAN ELECTRONICS CO., LTD.
LED 显示屏接口 IC
TC4538(文件编号:S&CIC1200)
TSSOP-20
SYMBOL
MILLIMETER
MIN
NOM
MAX
A
--
--
1.20
A1
0.05
--
0.15
A2
0.80
1.00
1.05
b
0.19
--
0.30
b1
0.19
0.22
0.25
c
0.09
--
0.20
c1
0.09
--
0.16
D
6.40
6.50
6.60
E1
4.30
4.40
4.50
E
6.20
6.40
6.60
e
L
0.65BSC
0.45
L1
www.superchip.cn
0.60
0.75
1.00BSC
S
0.20
--
--
θ
0
--
8°
第 7 页 共 7 页
Version 1.0
