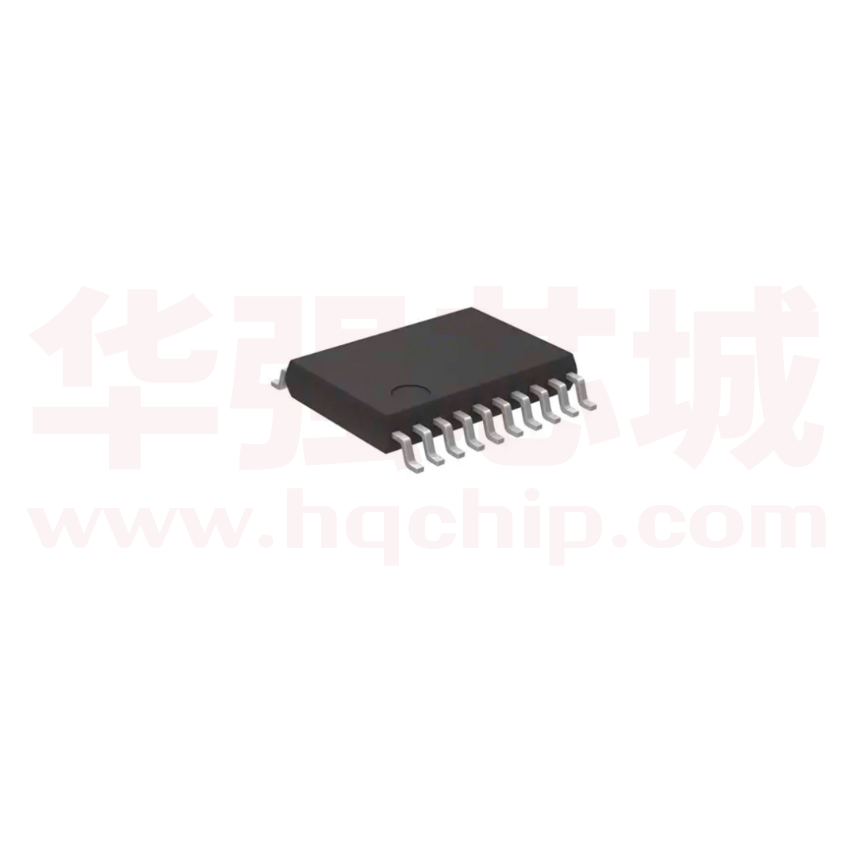

TC4863VR

深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 音频功放 IC TC4863(文件编号：S&CIC0859) 一、概述 TC4863 是一个双桥式音频功放 IC。在 5V 工作电压下，负载（4Ω）上的平均功率为 2.2W 或负载（3Ω）上的 平均功率为 2.5W，且失真度不超过 10％。另外，在运行立体耳机模式时，耳机输入端口允许放大器工作在单端模 式下。 TC4863 是专为大功率、高保真的应用场合所设计的音频功放 IC。所需外围元件少且在 2.0V～5.5V 的输入电压 下均可工作。 二、功能特点     立体耳机功放模式 ； 稳定的增益输出 ； 热关断保护电路 ； 封装形式：DIP16(TC4863DP)， SOP16(TC4863SB)*，TSSOP20-F(TC4863VR)** * TC4863SB 是采用 SOP16 封装； ** TC4863VR 是采用带散热片封装。 三、应用：    多媒体监控器 手提设备，台式电脑 便携式电视 四、管脚排列图及管脚说明 20 H P-IN SD 1 SD 1 16 HP- IN GND 2 19 G ND G ND 2 15 GND VO2b 3 18 V O2 VO2b 3 14 VO2 VDD2 4 17 V DD VDD2 4 13 VDD VO1b 5 16 V O1 VO1b 5 12 VO1 INNb 6 15 I NN INNb 6 11 INN GND 7 G ND 7 INPb 8 10 BYP ass 14 B YPass INPb 8 9 INP 13 I NP NC 9 12 N C NC 10 11 N C DIP16/SOP16 TSSOP-20 www.superchip.cn 第 1 页 共 13 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 音频功放 IC TC4863(文件编号：S&CIC0859) SOP-16/DIP-16 序号 1 2、7、15 3 4、13 5 6 8 9 10 11 12 14 16 名称 SD GND VO2b VDD VO1b INNb INPb INP BYPASS INN VO1 VO2 HP-IN 类型 I Power O Power O I I I I I O O I 说明 关断端口 接地端 正向输出端 A 电源端 反向输出端 A 反向输入端 A 正向输入端 A 正向输入端 B 电压基准端 反向输入端 B 反向输出端 B 正向输出端 B 耳机/立体模式选择 TSSOP-20 序号 名称 类型 1 SD I 2、7、19 GND Power 3 VO2b O 4、17 VDD Power 5 VO1b O 6 INNb I 8 INPb I 9～12 NC -13 INP I 14 BYPASS I 15 INN I 16 VO1 O 18 VO2 O 20 HP-IN I 注：I：输入 / O：输出 / POWER：电源。 说明 关断端口 接地端 正向输出端 A 电源端 反向输出端 A 反向输入端 A 正向输入端 A 悬空 正向输入端 B 电压基准端 反向输入端 B 反向输出端 B 正向输出端 B 耳机/立体模式选择 五、功能说明  桥路设置 TC4863 由 2 个运放电路组成，形成双通道（通道 A 和通道 B）立体放大器。针对 A 的说明，B 原理相同。外 部电阻 RF 和 RI 设置构成 AMP1A 的闭环增益，而 2 个内置的 20kΩ电阻形成 AMP2A 为-1 的增益。TC4863 通过 连接 2 个放大器输出端口：VO2b 和 VO1b，来驱动负载。 AMP1A 的输出同时供 AMP2A 的输入，而且两个运放产生的信号幅度相同，相位相反。利用相位的不同，在 VO2b 和 VO1b 和桥式模式下放置一个负载，因此 TC4863 增益如下： AVD = 2×(Rf/Ri) 为驱动负载，运放设置成桥接方式。桥接方式不同于一些常见的运放电路把负载的一边接到地，在同等条件下 能使负载产生 4 倍的输出功率。 www.superchip.cn 第 2 页 共 13 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 音频功放 IC TC4863(文件编号：S&CIC0859)  功耗 使用桥接的运放电路，负载上产生的功耗也比较大，因此在规定电压的条件下，负载功耗如下： PDMAX = （VDD）2/（2π2RL）Single-Ended PDMAX = 4×（VDD）2/（2π2RL）Bridge-mode 因此 TC4863 桥式驱动的其中一个通道，在 5V 输入，4Ω负载情况下，输出最大功耗为 1.27W/2.54W（立 体声模式）。 TC4863 的总功耗是上式计算的一倍，但是此算法得出的结果不应大于下式： PDMAX = (TJMAX-TA)/ θJA 注：TSSOP 封装θJA = 41℃/W  基准电压 电压基准端的外接电容应尽可能的靠近 TC4863，0.1µF 的电容提高了内部偏置电压的稳定性并且减少了 PSRR 的影响。可以通过加大 BYPASS 端的对地电容值来改善 PSRR。CB 值的大小取决于对 PSRR 的要求。  关断功能 为了较少功耗的影响，TC4863 的关断端可以关闭内部的偏置电路。当关断端出现高电平时就关闭运放。关断 端口电压为 VDD，TC4863 的工作电流降低至空闲模式时的电流大小。关断端的电压值若略小于 VDD，则 TC4863 不工作，并且这时的电流值明显大于典型的空闲模式时的 0.7µA。在一般情况下，关断端应置于一个稳定 的电压值以免进入错误的状态。 在很多应用场合，关断端口的电平转换都是由处理器来完成的，但是也可以用单向闸刀开关来实现。外接一个 上拉电阻，合上开关，因为关断端连接到地运放即开始工作。打开开关，外接上拉电阻的关系将使 TC4863 不工 作。这样就能保证 TC4863 不在错误的状态下工作。 六、极限参数（Ta = 25℃） 特性 符号 范围 单位 工作电压 输入电压 储存温度 环境温度 节点温度 VDD VIN TSTG TA TJ 6.0 -0.3～VDD+0.3 -65～+150 -40～+85 150 V V ℃ ℃ ℃ 七、电气参数（VDD = 5V，Ta = 25℃）  适用于全部 IC 名称 工作电压 符号 VDD 静态电流 IDD 关断电流 耳机输入高电平 耳机输入低电平 ISD VIH VIL www.superchip.cn 最小值 2.0 6.0 --4 0.8 典型值 -11.5 5.8 0.7 --- 最大值 5.5 20 -2 --- 单位 V mA uA V V 第 3 页 共 13 页 测试条件 -VIN = 0V, IO = 0mA, HP-IN = 0V VIN = 0V, IO = 0mA, HP-IN = 4V VDD 连接到关断端口 --- Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 音频功放 IC TC4863(文件编号：S&CIC0859)  桥式工作模式 名称 输出失调 符号 VOS 最小值 ----------- 典型值 5.0 2.5 2.0 1.1 3.0 2.5 1.5 0.34 0.3 0.3 最大值 50 --1.0 ------- 单位 mV 输出功率 PO 总谐波失真+噪音 THD+N 电源抑制比 PSRR -- 67 -- dB 通道分离 信噪比 XTALK SNR --- 90 90 --- dB dB  单端工作模式 名称 输出偏压 符号 VOS W % 最小值 -75 --- 典型值 5.0 85 340 440 最大值 50 ---- 单位 mV 输出功率 PO 总谐波失真+噪音 THD+N -- 0.2 -- % 电源抑制比 通道分离 信噪比 PSRR XTALK SNR ---- 52 60 90 ---- dB dB dB www.superchip.cn mW 测试条件 VIN = 0V RL = 3Ω THD+N = 1%, f = 1KHz RL = 4Ω RL = 8Ω RL = 3Ω THD+N = 10%, f = RL = 4Ω 1KHz RL = 8Ω THD+N = 1%, f = 1KHz RL = 32Ω RL = 4Ω，PO = 2W 20Hz≤f≤20KHz AVD = 2 RL = 8Ω， PO = 1W VDD = 5V，VRIPPLE = 200mVRMS, RL = 8Ω, CB = 1.0uF f = 1KHz, CB = 1.0uF VDD = 5V, PO = 1.1W, RL = 8Ω 测试条件 VIN = 0V THD+N = 0.5%，f = 1KHz，RL = 32Ω THD+N = 1%，f = 1KHz，RL = 8Ω THD+N = 10%，f = 1KHz，RL = 8Ω AV = -1，PO = 75mW，RL = 32Ω, 20Hz≤f≤20KHz CB = 1.0uF, VRIPPLE = 200mVRMS, f = 1KHz f = 1KHz, CB = 1.0uF VDD = 5V, PO = 340mW, RL = 8Ω 第 4 页 共 13 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 音频功放 IC TC4863(文件编号：S&CIC0859) 八、封装特性参数  TSSOP 封装特性参数 www.superchip.cn 第 5 页 共 13 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 音频功放 IC TC4863(文件编号：S&CIC0859)  非 TSSOP 封装特性参数 www.superchip.cn 第 6 页 共 13 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 音频功放 IC TC4863(文件编号：S&CIC0859) www.superchip.cn 第 7 页 共 13 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 音频功放 IC TC4863(文件编号：S&CIC0859) www.superchip.cn 第 8 页 共 13 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 音频功放 IC TC4863(文件编号：S&CIC0859) www.superchip.cn 第 9 页 共 13 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 音频功放 IC TC4863(文件编号：S&CIC0859) www.superchip.cn 第 10 页 共 13 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 音频功放 IC TC4863(文件编号：S&CIC0859) 九、电路原理图 V DD CS 1 .0 u F T AN T + RF 2 0K Ω RI CI 1 uF 2 0K Ω 4, 13 6 - IN A 8 + IN A - OU T A A mp 1A + CO 5 + A ud i o I np u t 1 00 u F 2 0K Ω 2 0K Ω 1 KΩ C ON T RO L P I N 2 0K Ω 5 0K Ω R IN G RL 8Ω T o H P- I N C ir c ui t + OU T A 10 A mp 2A + B YP A SS V DD / 2 CB 0 .3 3 uF 3 S LE E VE T IP H EA D PH O NE JA C K 5 0K Ω A ud i o I np u t 2 0K Ω 11 - IN B 9 + IN B CO A mp 1B + RF 2 0K Ω - OU T B 12 1 00 u F 2 0K Ω 1 KΩ 2 0K Ω V DD RL 8Ω 2 0K Ω 1 00 K Ω T o C on t ro l P i n o n H ea d ph o ne Ja c k 1 16 + OU T B 14 A mp 2B + S hu t D o wn H P- I N 1 00 K Ω G ND www.superchip.cn + RI CI 1 uF 2, 7, 15 第 11 页 共 13 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 音频功放 IC TC4863(文件编号：S&CIC0859) 十、封装图 DIP16 SOP16 www.superchip.cn 第 12 页 共 13 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 音频功放 IC TC4863(文件编号：S&CIC0859) TSSOP20-F www.superchip.cn 第 13 页 共 13 页 Version 1.1
