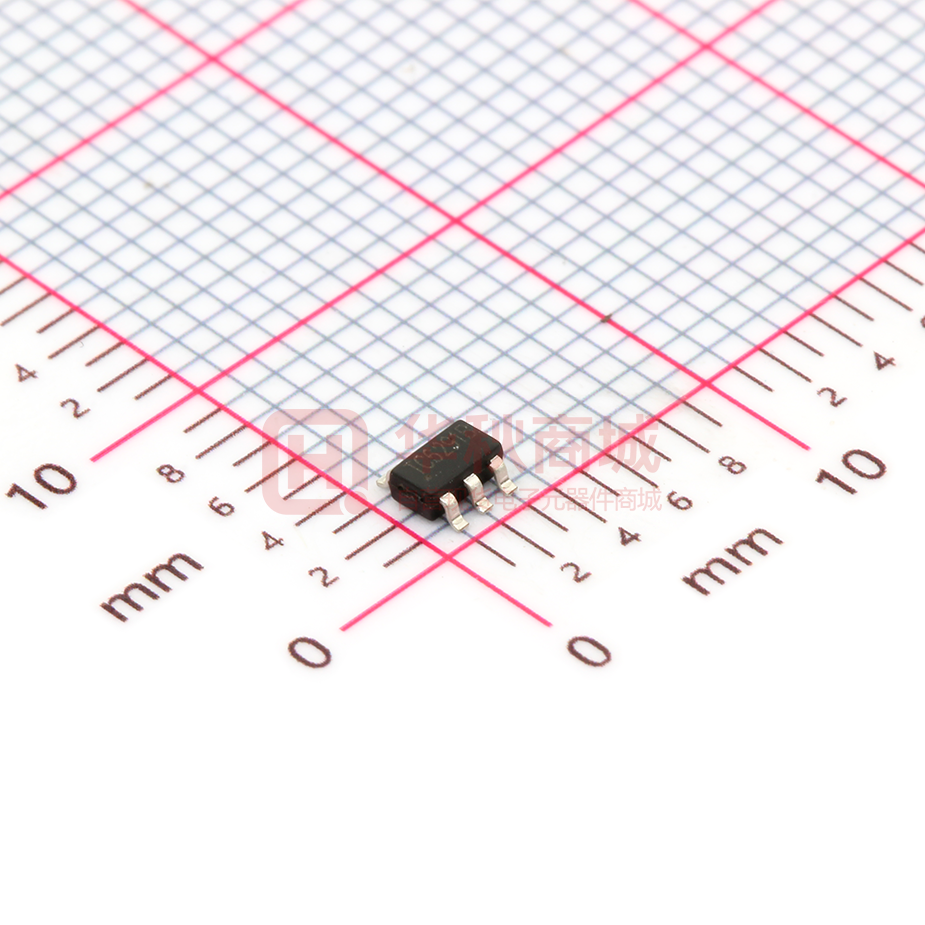

TC6291B

深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC6291B(文件编号：S&CIC1018) 电流型 DC-DC 升压器 IC 一、 概述 TC6291B 是一款电流模式升压型 DC-DC 转换器。其脉宽调制电路，内置 0.2Ω功率场效应管使这个调节器具有 高功率效率。内部补偿网络也减少了多达 6 个的外部元件。误差信号放大器的同相输入端连接到 0.6V 精密基准电 压，内部软启动功能可以减小瞬间突增电流。 TC6291B 可以封装为 SOT23-6，在应用中节省了 PCB 空间。 二、 特点 可调输出高达 12V； 内部固定的脉宽调制频率：1.5MHZ 精准反馈参考电压：0.6V（±2%） 内置 0.2Ω, 2A, 16V 的功率场效应管         关断电流：0.1µA 过温保护功能 可调过流保护：0.5A ~ 2.5A 封装：SOT23-6   手持设备 便携式产品 三、 应用 充电器    LED 显示屏 数码相机 四、 引脚说明 引脚图 D 1 OC VCC EN 6 5 4 1 2 3 LX GND FB SOT23-6 www.superchip.cn C 序号 名称 I/O 1 LX O 开关管输出端 2 GND P IC 地 3 FB I 误差信号放大器反相输入 4 EN I 使能控制（高电平有效） 5 Vcc P IC 电源 6 OC I 可调电流限制（浮接有效） 2 第 1 页 共 12 页 描述 3 Version 1.1 1 2 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC6291B(文件编号：S&CIC1018) D 电流型 DC-DC 升压器 IC 五、 功能框图 5 4 6 UVLO 0.3V 短路 比较 器 10KΩ - 100KΩ 2.5A - 0.5A 关机 电路 可调 电流 限制 1 误差 放大 器 3 OTP 控制 和驱 动 逻辑 0.6V 脉宽 调制 比较器 C 软启 动 2 电流 检测 放大器 振荡 器 斜率 补偿 Σ 六、 最大额定值 参数 符号 电源电压 Vcc LX 电压 Vlx 测试条件 最小值 EN、FB 电压 B 典型值 最大值 单位 0 6 V 0 16 V 0 6 V 功耗 Pd SOT23-6@Ta=25℃ 455 mW 热阻 θJA SOT23-6 +220 ℃/W 结温 Tj +150 ℃ 工作温度 Top -40 +85 ℃ 储存温度 Tst -65 +150 ℃ +260 ℃ 管脚温度 www.superchip.cn 锡焊，10 秒 第 2 页 共 12 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC6291B(文件编号：S&CIC1018) 电流型 DC-DC 升压器 IC 七、 典型工作特性（Vcc=3.3V，Vout=5V，Ta=25℃，除特殊说明外） 效率 VS 输出电流 电流限制 VS 外部电阻（Roc） 工作频率 VS 输入电压 工作频率 VS 温度 参考电压 VS 输入电压 www.superchip.cn 参考电压 VS 输出电流 第 3 页 共 12 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC6291B(文件编号：S&CIC1018) 电流型 DC-DC 升压器 IC 静态电流 VS 输入电压 平均供电电流 VS 输入电压 八、 功能描述 操作 TC6291B 是电流模式升压转换器。恒定的开关频率为 1.5MHz，采用脉宽调制模式（PWM）。内置 16V/2A MOSFET， 可实现高电压输出。控制回路是峰值电流模式控制的结构，因此，斜率补偿电路可以被添加到当前的电流信号，以 允许占空比大于 50%时可以稳定运行。 软启动功能 软启动电路集成到 TC6291B，以避免上电时的浪涌电流。集成电路启用后，误差放大器的输出是通过内部软启动 功能钳位，使 PWM 脉冲宽度缓慢增加，从而降低输入浪涌电流。 电流限制程序 OC 脚与 GND 脚之间的电阻决定峰值开关电流，这个电阻的值应该在 36K 与 100K 之间。电流限定在 1.5A 到 0.5A 之间，引脚的走线应该尽可能短。这个引脚上不要接电容，根据下面的公式设置过流跳闸点：IOCP=55000/R3 过温保护（OTP） TC6291B 内部结温超过 150℃时将自动关闭功率 MOSFET。功率 MOSFET 启动时，结温降到 30℃ OTP 阈值温 度下。 输出断开 当电源和 EN 脚被拉高时，该 TC6291B 启动和运行，外部 PMOS 导通，并通过它的电流输出负载。当输出负载增 加，输出电压下降；当 FB 引脚电压低于 0.3V，EN 引脚电流下降 20uA 时，外部 PMOS 将关闭，输出短路条件将 被断开。 九、 应用信息 电感选择 根据不同的条件决定电感值，一般应用电路建议用 3.3uH~4.7uH 的电感。有三个重要的电感规格：直流电阻、饱 和电流和磁芯损耗。直流电阻低，具有更好的电源效率。此外，它避免电感饱和，这将导致电路系统不稳定且降低 磁芯损耗在 1.5MHz。 www.superchip.cn 第 4 页 共 12 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC6291B(文件编号：S&CIC1018) 电流型 DC-DC 升压器 IC 电容选择 输出电容需要保持的直流电压，低 ESR 电容是首选，以减少输出电压纹波。 二极管选择 推荐的肖特基二极管具有快速恢复时间和低正向电压功能，确保二极管的平均峰值电流额定值超过平均输出电流和 峰值电感电流。此外，二极管的反射击穿电压必须超过输出电压。 输出电压编程 输出电压由输出电压到 FB 脚的电阻分压器设定，输出电压是： 布局注意事项 1、电源走线包括 GND、LX 和 VCC，走线必须保证宽而短。 2、LX、L 和 D 开关的节点，布线要宽而短，以减少电磁干扰。 3、必须尽可能的放置 CIN 和 VCC PIN 来维持输入电压和电流的稳定。 4、R1 和 R2 和 FB 脚连线必须尽可能保证直。 5、FB 脚反应灵敏，应远离 LX。 6、芯片 GND、CIN 和 Cout 应连接较近，直接到地线层。 十、 红外回流焊曲线 www.superchip.cn 第 5 页 共 12 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC6291B(文件编号：S&CIC1018) 十一、 电流型 DC-DC 升压器 IC 直流电气特性 参数 符号 测试条件 最小值 典型值 最大值 单位 5.5 V 系统输入 输入电压范围 欠压锁定 Vcc 2.6 Vuvlo 低压关断滞后 2.2 V 0.1 V 静态电流 lcc VFB=0.66V, 没有开关 0.17 mA 供电电流 lcc VFB=0.55V, 有开关 1.9 mA 关断电流 lcc Ven=GND 0.1 uA 工作频率 Fosc Vfb=1.0V 1.5 MHz 频率随电压的变化 Δf/Δv Vcc=2.6V~5.5V 5 % 最大占空比 Tduty 90 % 振荡器 参考电压 参考电压 Vref 0.588 Vcc=2.6V~5.5V 线性调整率 0.6 0.612 0.05 V %/V 使能控制 使能电压 Ven 关断电压 Ven 0.96 V 0.6 V MOS 场效应管 驱动器开启电阻 Rds(on) Llx=2A 0.2 Ω 保护 开路电流 Locp 可调节开路电流 Locp 工作温度 Totp www.superchip.cn 外部电阻：36K~100K 2 2.6 A 0.5 1.5 A +150 第 6 页 共 12 页 ℃ Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC6291B(文件编号：S&CIC1018) 十二、 电流型 DC-DC 升压器 IC 典型应用  参考电路 1.  参考电路 2 www.superchip.cn 5V/1A 输出 第 7 页 共 12 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC6291B(文件编号：S&CIC1018) 十三、 电流型 DC-DC 升压器 IC 移动电源方案一（分立硬件5V/1A） 1、 电路图 2、 PCB图 www.superchip.cn 第 8 页 共 12 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC6291B(文件编号：S&CIC1018) 电流型 DC-DC 升压器 IC 3、 BOM表 序号 元件名称 1 印制板 2 单位 用量 FM-M1 1.0mm 玻纤板 PCS 1 18×20.5mm 贴片电阻 1K 5% 0603 PCS 1 R1 3 贴片电阻 2K 5% 0603 PCS 1 R2 4 贴片电阻 47k 5% 0603 PCS 1 R3 5 贴片电阻 12K 5% 0603 PCS 1 R5 6 贴片电阻 91K 5% 0603 PCS 1 R4 7 贴片电阻 43K 5% 0603 PCS 1 R7 8 贴片电阻 75K 5% 0603 PCS 1 R6 9 贴片电阻 51K 5% 0603 PCS 2 R8/R9 10 贴片电容 104 10% 0603 PCS 2 C1 11 贴片电容 20UF 10% 1206 PCS 2 C2/C3 12 贴片二极管 SS34 DO-214AC PCS 1 D5 13 贴片 IC 9017 SO23-6 PCS 1 U1 14 贴片 IC DW02D SOT23-6 PCS 1 U2 15 贴片 IC TC6291B SOT23-6 PCS 1 U3 16 贴片电感 3.3uH CD52 PCS 1 L1 17 贴片发光二极管 白发蓝 0603 PCS 1 LED1 18 贴片发光二极管 白发红 0603 PCS 1 LED2 19 USB 母座 贴片 USB 10MM PCS 1 USB 20 贴片母座 贴片迈克 5P,引脚需加长 PCS 1 MIC 5P 21 电子线 ¢1.5*40mm 红 PCS 1 B+ 22 电子线 ¢1.5*40mm 黑 PCS 1 B- www.superchip.cn 型号&规格 第 9 页 共 12 页 位置 备注 按样品 无卷边 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC6291B(文件编号：S&CIC1018) 十四、 电流型 DC-DC 升压器 IC 移动电源方案二（软件5V/1A） 1、 电路图 J1 VCC DD+ GND COV Vi 1 2 3 + 4 C1 R1 5 10uF 1.2K U1 TC4056 ESOP-8 1 TEMP CE 2 PROG CHRG 3 GND STDBY 4 VCC BAT 8 7 6 5 R4 100R R2 10K CHG C2 104 Vb BAT Li3.7V 5V1A VDO GND G1 vb- U2 DW03D 1 2 3 4 8 7 6 5 CO VDD BT G2 R3 1K TSSOP-8 OUT_EN U3 R5 470 4 5 Vb C3 22uF + 6 C4 104 R6 30k 6291B/L EN 3 FB VCC 2 GND OC LX SOT23-6 R7 91K D1 SS34 L1 4.7uH VCC J2 1 R8 VCC DD+ GND + C5 C6 100uF 104P 1 2 3 4 R19 75K USB V2.0 5V1A D- R20 43K D+ 12K R21 51K R13 1K Vb Vb Vi C7 R9 510R 1 2 L1 3 CHG 4 L2 5 6 7 R10 10K VDD P0.3/XIN P0.2/XOUT P0.4/RST/VPP P5.3/BZ1/PWM1 P5.4/BZ0/PWM0 P0.1/INT1 S? OUT_EN 104 R18 47K 14 13 LEDCOM 12ADC_cur 11OUT_EN 10 9 1K 8 R11 Q3 SI2302 R12 10K U4 2711-SOP-14 GND SW-PB L1 R14 1K Q1 NPN LED5 VSS P4.4/AIN4 P4.3/AIN3 P4.2/AIN2 P4.1/AIN1 P4.0/AIN0/VERFH P0.0/INT0 R22 51K Q2 LED4 LED3 LED2 LED1 ADC_cur G G G G R162K C8 100nf OUT_EN MOSFET N R17 0.05R/1%1206 LEDCOM R15 1K L2 www.superchip.cn 第 10 页 共 12 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC6291B(文件编号：S&CIC1018) 电流型 DC-DC 升压器 IC 2、 PCB图 3、 BOM表 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 元件名称 印制板 贴片电阻 贴片电阻 贴片电阻 贴片电阻 贴片电阻 贴片电阻 贴片电阻 贴片电阻 贴片电阻 贴片电阻 贴片电阻 贴片电阻 贴片电阻 贴片电阻 贴片电阻 贴片电容 贴片电容 贴片电容 贴片二极管 贴片三极管 贴片 IC 贴片 IC 贴片 IC 贴片 MCU www.superchip.cn 型号&规格 FM-2711B Vv2.0 玻纤板 1.2k 5% 0603 10K 5% 0603 1K 5% 0603 100R 5% 0603 470R 5% 0603 30K 5% 0603 91K 1% 0805 12K 1% 0603 510R 5% 0603 2K 5% 0603 50mR 5% 1206 47K 5% 0603 43K 5% 0603 75K 5% 0603 51K 5% 0603 22uF/10V 10% 1206 104 10% 0603 100uF 10V 10% SS34 DO-214AC SS8050 SOT-23 TC4056 SOP-8 DW03D TSSOP-8 TC6291B SOT23-6 2711B V2.0 SOP-14 单位 PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS 用量 1 1 3 5 1 1 1 2 1 1 1 1 1 1 1 2 3 5 1 1 1 1 1 1 1 第 11 页 共 12 页 位置 21.6*37.7mm R1 R2/R10/R12 R3/R14/R15/R11/R13 R4 R5 R6 R7 R8 R9 备注 R16 R17 毫欧 R18 R19 R20 R22/R21 C1/C3/C5 C2/C4C6/C7/C8 C5A D1 Q1 U1 U2 U4 U5 IC 自供 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC6291B(文件编号：S&CIC1018) 26 27 28 29 30 31 32 33 34 35 贴片 N-MOS 贴片电感 贴片发光二极管 十五、 发光二极管 贴片按纽开关 插针 USB 母座 贴片母座 电子线 电子线 电流型 DC-DC 升压器 IC 2302 SOT-23 3.3uH 6D38-100M 白发蓝 0603 ¢5mm 白发白 高亮 5.2*5.2 *1.5 轻触开关 3P0.7 间距 Mic usb 10MM 短体 贴片迈克 5P,引脚需加长 ¢1.5*40mm 红 ¢1.5*40mm 黑 PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS 2 1 4 1 1 1 1 1 1 1 Q2/Q3 L1 LED1-LED4 LED5 K LED USB MIC 5P B+ B- 电流 3A 同 FM-V3 全贴 封装尺寸图 符号 最小（mm） 最大（mm） 符号 最小（mm） 最大（mm） A 1.050 1.450 e 0.950BSC A1 0.050 0.150 e1 1.900BSC A2 0.900 1.300 L b 0.300 0.500 L1 0.600REF c 0.080 0.220 L2 0.250BSC 0.300 0.600 D 2.900BSC θ° 0° 8° E 2.800BSC θ1° 3° 7° E1 1.600BSC θ2° 6° 15° www.superchip.cn 第 12 页 共 12 页 Version 1.1
