深圳市富满电子集团股份有限公司
SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD.

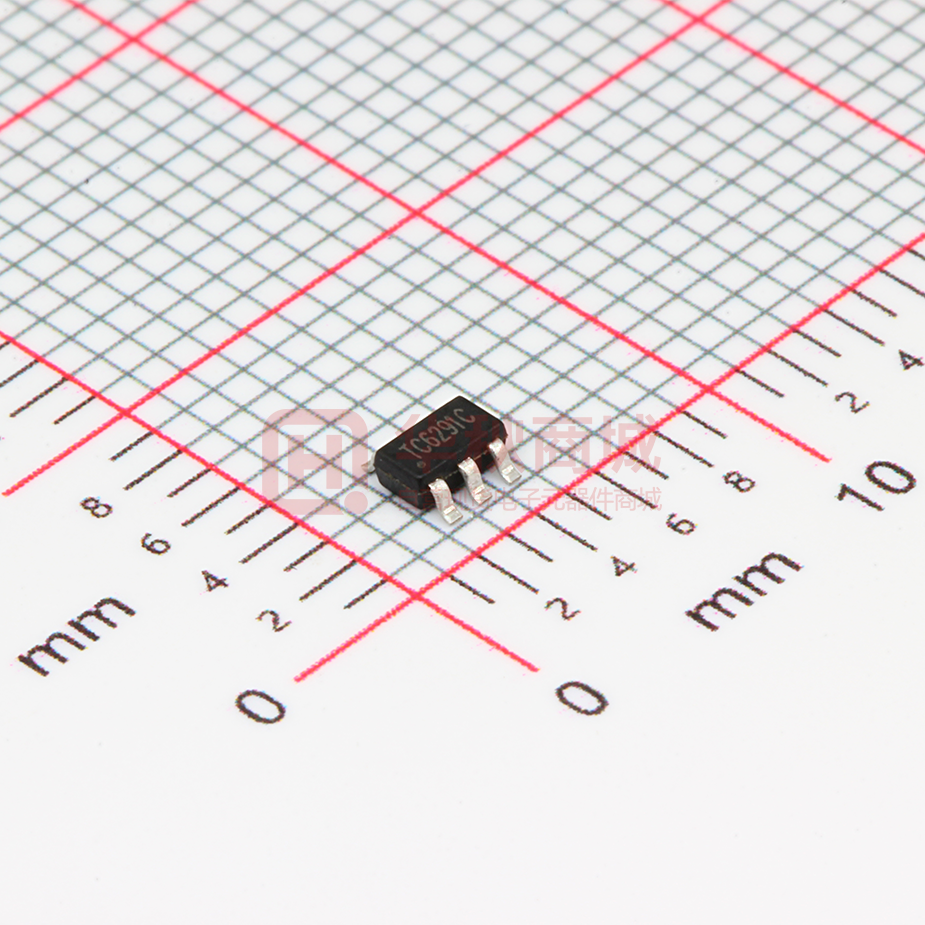

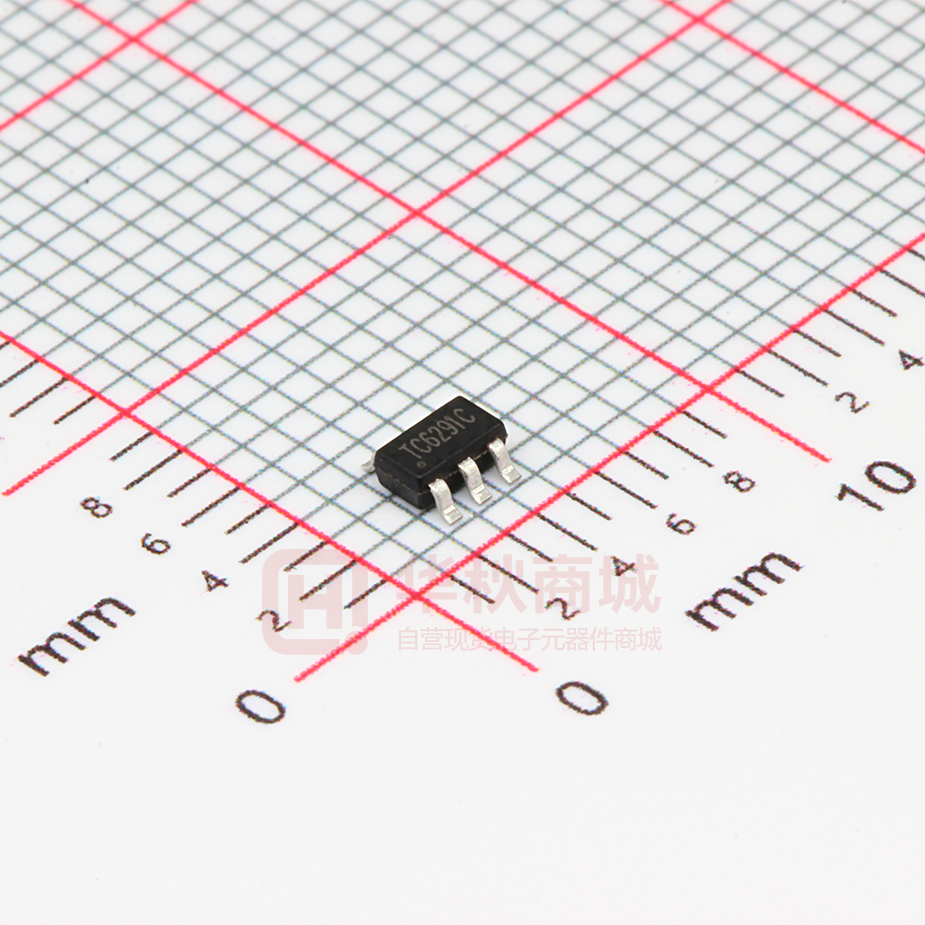

TC6291C(文件编号:S&CIC1159)
电流型 DC-DC 升压器 IC
概述
TC6291C 是一款电流模式升压型 DC-DC 转换器。其脉宽调制电路,内置 0.2Ω功率场效应管使这个调节器具有
高功率效率。内部补偿网络也减少了多达 6 个的外部元件。误差信号放大器的同相输入端连接到 0.6V 精密基准电
压,内部软启动功能可以减小瞬间突增电流。
TC6291C 可以封装为 SOT23-6,在应用中节省了 PCB 空间。
特点
可调输出高达 12V;
内部固定的脉宽调制频率:1.0MHZ
精准反馈参考电压:0.6V(±2%)
内置 0.2Ω, 2A, 16V 的功率场效应管
关断电流:0.1µA
过温保护功能
可调过流保护:0.5A ~ 2.5A
封装:SOT23-6
充电器
手持设备
便携式产品
应用
LED 显示屏
数码相机
引脚示意图及说明
引脚图
D
1
OC
VCC
EN
6
5
4
1
2
3
LX
GND
FB
SOT23-6
www.superchip.cn
C
序号
名称
I/O
1
LX
O
开关管输出端
2
GND
P
IC 地
3
FB
I
误差信号放大器反相输入
4
EN
I
使能控制(高电平有效)
5
Vcc
P
IC 电源
6
OC
I
可调电流限制(浮接有效)
第 1 页 共 10 页
2
描述
Version 1.1
1
2
深圳市富满电子集团股份有限公司
SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD.
TC6291C(文件编号:S&CIC1159)
D
电流型 DC-DC 升压器 IC
功能框图
5
4
6
UVLO
0.3V
短路 比较 器
10KΩ - 100KΩ
2.5A - 0.5A
关机 电路
可调 电流 限制
1
误差 放大 器
3
OTP
控制 和驱 动
逻辑
0.6V
脉宽 调制 比较器
C
软启 动
2
电流 检测 放大器
振荡 器
斜率 补偿
Σ
最大额定值
参数
符号
电源电压
Vcc
LX 电压
Vlx
测试条件
最小值
EN、FB 电压
B
典型值
最大值
单位
0
6
V
0
16
V
0
6
V
功耗
Pd
SOT23-6@Ta=25℃
455
mW
热阻
θJA
SOT23-6
+220
℃/W
结温
Tj
+150
℃
工作温度
Top
-40
+85
℃
储存温度
Tst
-65
+150
℃
+260
℃
管脚温度
www.superchip.cn
锡焊,10 秒
第 2 页 共 10 页
Version 1.1
深圳市富满电子集团股份有限公司
SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD.
TC6291C(文件编号:S&CIC1159)
电流型 DC-DC 升压器 IC
典型工作特性(Vcc=3.3V,Vout=5V,Ta=25℃,除特殊说明外)
效率 VS 输出电流
电流限制 VS 外部电阻(Roc)
工作频率 VS 输入电压
工作频率 VS 温度
参考电压 VS 输入电压
www.superchip.cn
参考电压 VS 输出电流
第 3 页 共 10 页
Version 1.1
深圳市富满电子集团股份有限公司
SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD.
TC6291C(文件编号:S&CIC1159)
电流型 DC-DC 升压器 IC
静态电流 VS 输入电压
平均供电电流 VS 输入电压
功能描述
操作
TC6291C 是电流模式升压转换器。恒定的开关频率为 1MHz,采用脉宽调制模式(PWM)。内置 16V/2A MOSFET,
可实现高电压输出。控制回路是峰值电流模式控制的结构,因此,斜率补偿电路可以被添加到当前的电流信号,以
允许占空比大于 50%时可以稳定运行。
软启动功能
软启动电路集成到 TC6291C,以避免上电时的浪涌电流。集成电路启用后,误差放大器的输出是通过内部软启动
功能钳位,使 PWM 脉冲宽度缓慢增加,从而降低输入浪涌电流。
电流限制程序
OC 脚与 GND 脚之间的电阻决定峰值开关电流,这个电阻的值应该在 36K 与 100K 之间。电流限定在 1.5A 到 0.5A
之间,引脚的走线应该尽可能短。这个引脚上不要接电容,根据下面的公式设置过流跳闸点:IOCP=55000/R3
过温保护(OTP)
TC6291C 内部结温超过 150℃时将自动关闭功率 MOSFET。功率 MOSFET 启动时,结温降到 30℃ OTP 阈值温
度下。
输出断开
当电源和 EN 脚被拉高时,该 TC6291C 启动和运行,外部 PMOS 导通,并通过它的电流输出负载。当输出负载增
加,输出电压下降;当 FB 引脚电压低于 0.3V,EN 引脚电流下降 20uA 时,外部 PMOS 将关闭,输出短路条件将
被断开。
应用信息
电感选择
根据不同的条件决定电感值,一般应用电路建议用 3.3uH~4.7uH 的电感。有三个重要的电感规格:直流电阻、饱
和电流和磁芯损耗。直流电阻低,具有更好的电源效率。此外,它避免电感饱和,这将导致电路系统不稳定且降低
磁芯损耗在 1MHz。
www.superchip.cn
第 4 页 共 10 页
Version 1.1
深圳市富满电子集团股份有限公司
SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD.
TC6291C(文件编号:S&CIC1159)
电流型 DC-DC 升压器 IC
电容选择
输出电容需要保持的直流电压,低 ESR 电容是首选,以减少输出电压纹波。
二极管选择
推荐的肖特基二极管具有快速恢复时间和低正向电压功能,确保二极管的平均峰值电流额定值超过平均输出电流和
峰值电感电流。此外,二极管的反射击穿电压必须超过输出电压。
输出电压编程
输出电压由输出电压到 FB 脚的电阻分压器设定,输出电压是:
布局注意事项
1、电源走线包括 GND、LX 和 VCC,走线必须保证宽而短。
2、LX、L 和 D 开关的节点,布线要宽而短,以减少电磁干扰。
3、必须尽可能的放置 CIN 和 VCC PIN 来维持输入电压和电流的稳定。
4、R1 和 R2 和 FB 脚连线必须尽可能保证直。
5、FB 脚反应灵敏,应远离 LX。
6、芯片 GND、CIN 和 Cout 应连接较近,直接到地线层。
红外回流焊曲线
www.superchip.cn
第 5 页 共 10 页
Version 1.1
深圳市富满电子集团股份有限公司
SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD.
TC6291C(文件编号:S&CIC1159)
电流型 DC-DC 升压器 IC
直流电气特性
参数
符号
测试条件
最小值
典型值
最大值
单位
5.5
V
系统输入
输入电压范围
欠压锁定
Vcc
2.6
Vuvlo
低压关断滞后
2.2
V
0.1
V
静态电流
lcc
VFB=0.66V, 没有开关
0.17
mA
供电电流
lcc
VFB=0.55V, 有开关
1.9
mA
关断电流
lcc
Ven=GND
0.1
uA
工作频率
Fosc
Vfb=1.0V
频率随电压的变化
Δf/Δv
Vcc=2.6V~5.5V
最大占空比
Tduty
振荡器
0.8
1.0
1.2
MHz
5
%
90
%
参考电压
参考电压
Vref
0.588
Vcc=2.6V~5.5V
线性调整率
0.6
0.612
0.05
V
%/V
使能控制
使能电压
Ven
关断电压
Ven
0.96
V
0.6
V
MOS 场效应管
驱动器开启电阻
Rds(on)
Llx=2A
0.2
Ω
保护
开路电流
Locp
可调节开路电流
Locp
工作温度
Totp
www.superchip.cn
外部电阻:36K~100K
2
2.6
A
0.5
1.5
A
+150
第 6 页 共 10 页
℃
Version 1.1
深圳市富满电子集团股份有限公司
SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD.
TC6291C(文件编号:S&CIC1159)
电流型 DC-DC 升压器 IC
典型应用
参考电路 1. 5V/1A 输出
参考电路 2
www.superchip.cn
第 7 页 共 10 页
Version 1.1
深圳市富满电子集团股份有限公司
SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD.
TC6291C(文件编号:S&CIC1159)
电流型 DC-DC 升压器 IC
移动电源方案一(分立硬件5V/1A)
1、 电路图
2、 PCB图
www.superchip.cn
第 8 页 共 10 页
Version 1.1
深圳市富满电子集团股份有限公司
SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD.
TC6291C(文件编号:S&CIC1159)
电流型 DC-DC 升压器 IC
3、 BOM表
序号
元件名称
1
印制板
2
单位
用量
FM-M1 1.0mm 玻纤板
PCS
1
18×20.5mm
贴片电阻
1K
5% 0603
PCS
1
R1
3
贴片电阻
2K
5% 0603
PCS
1
R2
4
贴片电阻
47k
5% 0603
PCS
1
R3
5
贴片电阻
12K
5% 0603
PCS
1
R5
6
贴片电阻
91K
5% 0603
PCS
1
R4
7
贴片电阻
43K
5% 0603
PCS
1
R7
8
贴片电阻
75K
5% 0603
PCS
1
R6
9
贴片电阻
51K
5% 0603
PCS
2
R8/R9
10
贴片电容
104
10% 0603
PCS
2
C1
11
贴片电容
20UF
10% 1206
PCS
2
C2/C3
12
贴片二极管
SS34
DO-214AC
PCS
1
D5
13
贴片 IC
9017
SO23-6
PCS
1
U1
14
贴片 IC
DW02D
SOT23-6
PCS
1
U2
15
贴片 IC
TC6291B
SOT23-6
PCS
1
U3
16
贴片电感
3.3uH
CD52
PCS
1
L1
17
贴片发光二极管
白发蓝
0603
PCS
1
LED1
18
贴片发光二极管
白发红
0603
PCS
1
LED2
19
USB 母座
贴片 USB 10MM
PCS
1
USB
20
贴片母座
贴片迈克 5P,引脚需加长
PCS
1
MIC 5P
21
电子线
¢1.5*40mm
红
PCS
1
B+
22
电子线
¢1.5*40mm
黑
PCS
1
B-
www.superchip.cn
型号&规格
第 9 页 共 10 页
位置
备注
按样品
无卷边
Version 1.1
深圳市富满电子集团股份有限公司
SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD.
TC6291C(文件编号:S&CIC1159)
电流型 DC-DC 升压器 IC
PCB 图封装尺寸图
符号
最小(mm)
最大(mm)
符号
最小(mm)
最大(mm)
A
1.050
1.450
e
0.950BSC
A1
0.050
0.150
e1
1.900BSC
A2
0.900
1.300
L
b
0.300
0.500
L1
0.600REF
c
0.080
0.220
L2
0.250BSC
0.300
0.600
D
2.900BSC
θ°
0°
8°
E
2.800BSC
θ1°
3°
7°
E1
1.600BSC
θ2°
6°
15°
www.superchip.cn
第 10 页 共 10 页
Version 1.1
