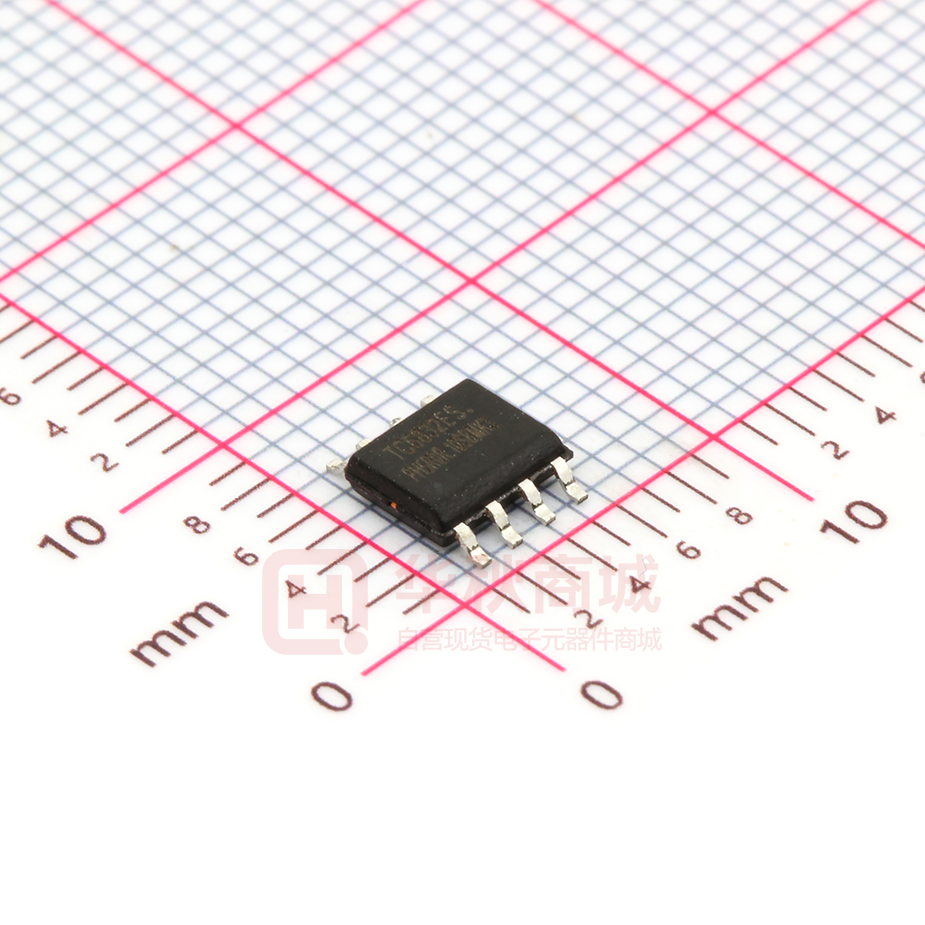

TC6832ES

深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC6832ES.(文件编号：S&CIC1440) 非隔离降压型 LED 恒流控制器 概述 TC6832ES.是一款高精度降压型 LED 恒流驱动芯片。芯片工作在电感电流临界连续模式。 TC6832ES. 芯片内部集成 500V 功率开关， 采用专利的驱动和电流检测方式，芯片的工作电流极低，无 需辅助绕组检测和供电，只需要很少的外围元件，即可实现优异的恒流特性，极大的节约了系统成本和体积。 TC6832ES. 芯片内带有高精度的电流采样电路，同时采用了专利的恒流控制技术，实现高精度的 LED 恒 流输出和优异的线电压调整率。芯片工作在电感电流临界模式，输出电流不随电感量和 LED 工作电压的变化 而变化，实现优异的负载调整率。TC6832ES. 具有多重保护功能，包括 LED 开路/短路保护，欠压保护，芯 片温度过热调节等。 特点  电感电流临界连续模式  LED 开路保护  内部集成 500V 功率管  LED 短路保护  无需辅助绕组检测和供电  芯片供电欠压保护  芯片超低工作电流  过热调节功能  宽输入电压  封装形式： SOP-8  ±5% LED 输出电流精度 应用    LED 蜡烛灯、LED 球泡灯 其它 LED 照明 2 引脚示意图及说明 3 引脚封装 序号 名称 1 GND 8 CS GND 1 8 CS 2 ROVP 7 CS ROV P 2 7 CS 3 NC 6 DRA IN NC 3 6 DRA IN 4 VCC 5 DRA IN V CC 4 5 DRA IN 5、6 DRAIN 7、8 CS SOP-8 www.superchip.cn 第1页共9页 说明 芯片地 开路保护电压调节端，接电阻到地 无连接 芯片电源 内部高压功率管漏极 电 流 采 样 端 ， 采 样 电 阻 接 在 CS 和 GND 端之间 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC6832ES.(文件编号：S&CIC1440) 非隔离降压型 LED 恒流控制器 典型应用电路 + C1 6.8uF/400V 2 D1-D4 FR1 AC 1 R1 330K 3 1A/250V LED R4 R5 120K 1.5Ω R6 C3 D5 ES1J 4.7uF/250V R7 150K 1.8Ω 4 R2 330K EE13 1 AC 2 3 3 4 4 GND CS ROV P CS NC DRA IN V CC DRA IN T1 1.8mH 8 LED 7 6 5 5 C2 4.7uF/50V 内部结构框图 V CC DRA IN V CC 过热 调节 9V 14V 过温 保护 恒流 控制 过压 保护 &逻 辑 控 制 欠压 保护 Title 上电 重置 Size 前沿 消隐 Date: File: 2 3 4 5 CS 电流检测 400mV ROV P www.superchip.cn GND 第2页共9页 Number B Version 1.0 17-Aug-2015 E:\E盘\规格书\规 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC6832ES.(文件编号：S&CIC1440) 非隔离降压型 LED 恒流控制器 极限参数 符号 参数 参数范围 单位 5 mA -0.3~500 V 电流采样端 -0.3~6 V ROVP 开路保护电压调节端 -0.3~6 V PDMAX 功耗(注 2) 0.45 W θJA PN 结到环境的热阻 145 ℃/W TJ 工作结温范围 -40 to 150 ℃ TSTG 储存温度范围 -55 to 150 ℃ 2 KV ICC_MAX VCC 引脚最大电源电流 DRAIN 内部高压功率管漏极到源极峰值电压 CS ESD (注 3) 注 1：最大极限值是指超出该工作范围，芯片有可能损坏。推荐工作范围是指在该范围内，器件功能正常，但 并不完全保证满足个别性能指标。电气参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下的 直流和交流电参数规范。对于未给定上下限值的参数，该规范不予保证其精度，但其典型值合理反映了器件性 能。 注 2：温度升高最大功耗一定会减小，这也是由 TJMAX，θJA，和环境温度 TA 所决定的。最大允许功耗为 PDMAX = (TJMAX - TA)/ θJA 或是极限范围给出的数字中比较低的那个值。 注 3：人体模型，100pF 电容通过 1.5KΩ 电阻放电。 推荐工作范围 符号 参数 参数范围 单位 ILED 1 输出 LED 电流@ Vout=72V (输入电压 176V～265V) 220 mA ILED 2 输出 LED 电流@ Vout=36V (输入电压 176V～265V) 300 mA www.superchip.cn 第3页共9页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC6832ES.(文件编号：S&CIC1440) 非隔离降压型 LED 恒流控制器 电气参数 (无特别说明情况下，VCC=15V， TA=25℃) 符号 描述 条件 最小值 典型值 最大值 单位 VCC_CLAMP VCC 钳位电压 1mA 16.8 V VCC_ON VCC 启动电压 VCC 上升 13.8 V VCC_UVLO VCC 欠压保护阈值 VCC 下降 9 V IST VCC 启动电流 VCC= VCC-ON - 1V 120 180 uA IOP VCC 工作电流 FOP=70KHz 100 150 uA 400 412 mV 电源电压 电流采样 VCS_TH 电流检测阈值 VCS_SHORT 短路时电流检测阈值 TLEB TDELAY 388 200 mV 前沿消隐时间 350 ns 芯片关断延迟 200 ns TOFF_MIN 最小退磁时间 4.5 us TOFF_MAX 最大退磁时间 240 us TON_MAX 最大开通时间 40 us VROVP ROVP 引脚电压 0.5 V 10 Ω 输出短路 内部时间控制 功率管 RDS_ON 功率管导通阻抗 VGS=15V/IDS=0.5A BVDSS 功率管的击穿电压 VGS=0V/IDS=250uA IDSS 功率管漏电流 VGS=0V/VDS=500V 500 V 10 uA 过热调节 TREG 150 过热调节温度 ℃ 注 4：典型参数值为 25˚C 下测得的参数标准。 注 5：规格书的最小、最大规范范围由测试保证，典型值由设计、测试或统计分析保证。 www.superchip.cn 第4页共9页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC6832ES.(文件编号：S&CIC1440) 非隔离降压型 LED 恒流控制器 应用信息 TC6832ES. 是一款专用于 LED 照明的恒流驱动芯片，应用于非隔离降压型 LED 驱动电源。采用专利的恒流 架构和控制方法，芯片内部集成 500V 功率开关，只需要极少的外围组件就可以达到优异的恒流特性。而且无需 辅助绕组供电和检测，系统成本极低。  启动 系统上电后，母线电压通过启动电阻对 VCC 电容充电，当 VCC 电压达到芯片开启阈值时，芯片内部控制电路 开始工作。TC6832ES. 内置 17V 稳压管，用于钳位 VCC 电压。芯片正常工作时，需要的 VCC 电流极低，所 以无需辅助绕组供电。  恒流控制，输出电流设置 芯片逐周期检测电感的峰值电流，CS 端连接到内部的峰值电流比较器的输入端，与内部 400mV 阈值电压进 行比较， 当 CS 电压达到内部检测阈值时，功率管关断。 电感峰值电流的计算公式为： 其中，RCS 为电流采样电阻阻值。 CS 比较器的输出还包括一个 350ns 前沿消隐时间。 LED 输出电流计算公式为： 其中， IPK 是电感的峰值电流。  储能电感 TC6832ES. 工作在电感电流临界模式，当功率管导通时，流过储能电感的电流从零开始上升，导通时间为： 其中，L 是电感量；IPK 是电感电流的峰值；VIN 是经整流后的母线电压；VLED 是输出 LED 上的电压。当功 率管关断时，流过储能电感的电流从峰值开始往下降，当电感电流下降到零时，芯片内部逻辑再次将功率管 开通。功率管的关断时间为： www.superchip.cn 第5页共9页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC6832ES.(文件编号：S&CIC1440) 非隔离降压型 LED 恒流控制器 储能电感的计算公式为： 其中，f 为系统工作频率。TC6832ES. 的系统工作频率和输入电压成正比关系，设置 TC6832ES. 系统工作 频率时，选择在输入电压最低时设置系统的最低工作频率，而当输入电压最高时，系统的工作频率也最高。 TC6832ES. 设置了系统的最小退磁时间和最大退磁时间，分别为 4.5us 和 240us。由 tOFF 的计算公式可知， 如果电感量很小时，tOFF 很可能会小于芯片的最小退磁时间，系统就会进入电感电流断续模式，LED 输出电 流会背离设计值；而当电感量很大时，tOFF 又可能会超出芯片的最大退磁时间，这时系统就会进入电感电流 连续模式，输出 LED 电流同样也会背离设计值。所以选择合适的电感值很重要。  过压保护电阻设置 开路保护电压可以通过 ROVP 引脚电阻来设置，ROVP 引脚电压为 0.5V。 当 LED 开路时，输出电压逐渐上升，退磁时间变短。因此可以根据需要设定的开路保护电压，来计算退磁时 间 Tovp。 其中，Vcs 是 CS 关断阈值（400mV）Vovp 是需要设定的过压保护点然后根据 Tovp 时间来计算 Rovp 的电 阻值，公式如下： Rovp≈15*Tovp*10 6(kohm)  保护功能 TC6832ES. 内置多种保护功能，包括 LED 开路/短路保护，CS 电阻短路保护，VCC 欠压保护，芯片温度过 热调节等。当输出 LED 开路时，系统会触发过压保护逻辑并停止开关工作。 当 LED 短路时，系统工作在 5KHz 低频， CS 关断阈值降低到 200mV，所以功耗很低。当有些异常的情况 发生时，比如 CS 采样电阻短路或者变压器饱和，芯片内部的快速探测电路会触发保护逻辑，系统马上停止 开关工作。 系统进入保护状态后，VCC 电压开始下降；当 VCC 到达欠压保护阈值时，系统将重启。同时系统不断的检测 负载状态，如果故障解除，系统会重新开始正常工作。  过温调节功能 TC6832ES. 具有过热调节功能，在驱动电源过热时逐渐减小输出电流，从而控制输出功率和温升，使电源温 度保持在设定值，以提高系统的可靠性。 芯片内部设定过热调节温度点为 150℃。 www.superchip.cn 第6页共9页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC6832ES.(文件编号：S&CIC1440)  非隔离降压型 LED 恒流控制器 PCB 设计 在设计 TC6832ES. PCB 时，需要遵循以下指南： 旁路电容 VCC 的旁路电容需要紧靠芯片 VCC 和 GND 引脚。 ROVP 电阻 开路保护电压设置电阻需要尽量靠近芯片 ROVP 引脚。 地线 电流采样电阻的功率地线尽可能短，且要和芯片的地线及其它小信号的地线分头接到母线电容的地端。 功率环路的面积 减小功率环路的面积，如功率电感、功率管、母线电容的环路面积，以及功率电感、 续流二极管、输出电容 的环路面积，以减小 EMI 辐射。 NC 引脚 NC 引脚必须悬空以保证芯片引脚间距离满足爬电距离 DRAIN 引脚 增加 DRAIN 引脚的铺铜面积以提高芯片散热。 BOM 及变压器规格  PCB 图 www.superchip.cn 第7页共9页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC6832ES.(文件编号：S&CIC1440) 非隔离降压型 LED 恒流控制器 BOM 表 序号 元件名称 型号&规格 单位 用量 1 印制板 PCS 1 2 贴片电阻 330K 1206 5% PCS 2 R1/R2 3 贴片电阻 120K 0805 5% PCS 2 R4 4 贴片电阻 1.5Ω 0805 1% PCS 1 R5 5 贴片电阻 1.8Ω 0805 1% PCS 1 R6 6 贴片电阻 150K 1206 5% PCS 1 R7 7 二极管 M7*4 DO-214AC PCS 4 D1/D2/D3/D4 8 二极管 ES1J DO-214AC PCS 1 D5 9 电解电容 6.8uF/400V 10*14 PCS 1 C1 10 电解电容 4.7uF/50V 4*8 PCS 1 C2 11 电解电容 4.7uF/250V 8*12 PCS 1 C3 12 电感 EE13 立式（5+5） PCS 1 T1 13 IC TC6832ES. PCS 1 U1 14 电子线 红 PCS 3 AC、LED+ 电子线 黑 15 注：以上 BOM 表仅供参考，请以实际应用为准！ PCS 1 LED- 23x34mm 20% 20% 20% SOP-8 位置 备注 变压器规格 一、 结构图： 骨架类型 EE13 立式 二、 PIN 数目 脚距 排距 备注 5+5 2.5mm 8.8mm Ae=17.1 mm ² 原理图： www.superchip.cn 第8页共9页 Version 1.0 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MADE ELECTRONICS GROUP CO., LTD. TC6832ES.(文件编号：S&CIC1440) 非隔离降压型 LED 恒流控制器 三、 绕制要求： 绕组 绕制要求 匝数 线径*根数 N1 初级 从 Pin1 起到 Pin10 收、密绕 180Ts 0.2*1P 备注：1、线包包黄色玛拉胶纸，绕线时请注意绕线方向，避免绕组起收脚交叉，绕线必须平整。 2、磁芯加气隙，真空侵油，烤箱烘干，另变压器骨架上需贴上名称和供应商标签以方便区分。 3、除 1 脚、5 脚、6 脚、9 脚、10 脚外其他脚需剪掉 四、电器要求： 1、电感量：Lp（N1）1.80mH±5% 2、漏感量：LS（N1）≤100uH 3、耐压：PRI（初级 N1）-CORE 磁芯 1500AC/5mA/60S 封装信息 SOP-8 www.superchip.cn 第9页共9页 Version 1.0
