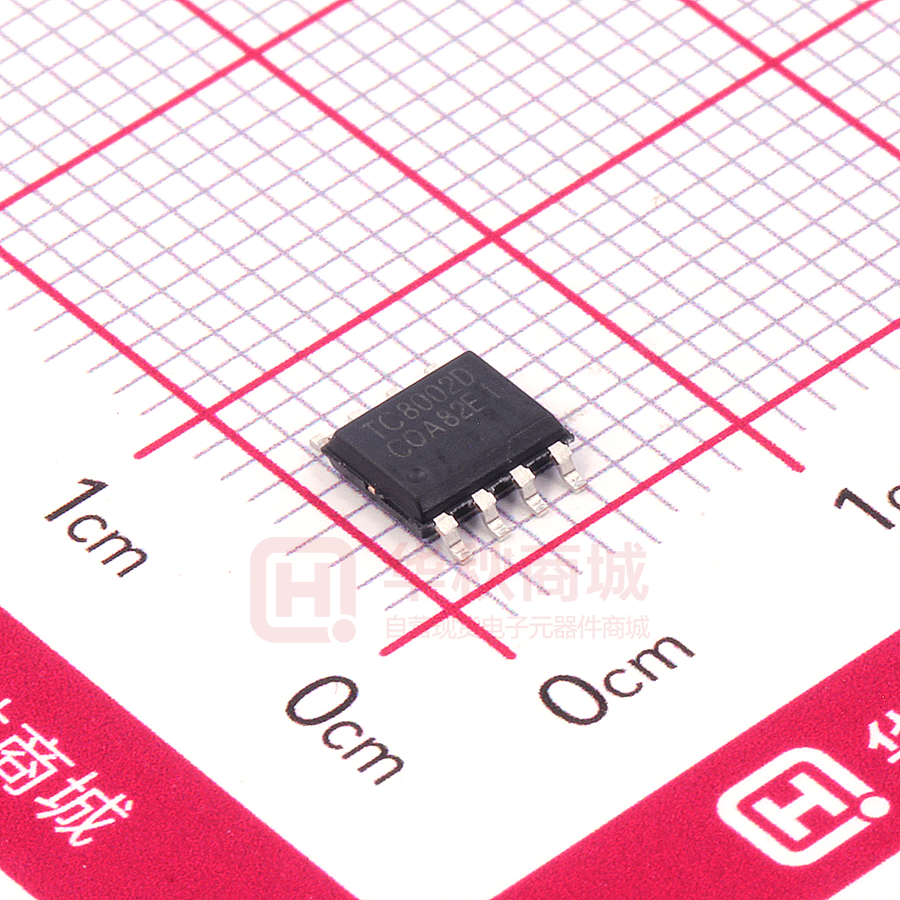

TC8002D

TC8002D

  • 厂商:

    FM(富满)

  • 封装:

    SOP-8

  • 描述:

    3W 音频功放 IC

  • 详情介绍
  • 数据手册
  • 价格&库存
TC8002D 数据手册
深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 3W 音频功放 IC TC8002D(文件编号:S&CIC0934) 一、概述 TC8002D 是一颗带关断模式的音频功放 IC。在 5V 输入电压下工作时,负载(3Ω)上的平均功率为 3W,且 失真度不超过 10%。而对于手提设备而言,当 VDD 作用于关断端时,TC8002D 将会进入关断模式,此时的功耗 极低,IQ 仅为 0.6uA。 TC8002D 是专为大功率、高保真的应用场合所设计的音频功放 IC。所需外围元件少且在 2.0V~5.5V 的输入 电压下即可工作。 二、功能特点  无需输出耦合电容或外部缓冲电路。  待机电流 0.6uA。  稳定的增益输出。  外部增益设置。  封装形式:SOP8。 三、应用  可应用于手提设备,台式电脑及低电压工作的音频设备。 四、管脚排列及说明 管脚排列图 序号 名称 类型 说明 1 SHUTDOWN I 关断端口 2 BYPASS I/O 电压基准端 S HU TD OW N 1 8 V O2 3 +IN I 正向输入端 B YP AS S 2 7 G ND 4 -IN I 反向输入端 + IN 3 6 V DD 5 VO1 O 音量输出端 1 - IN 4 5 V O1 6 VDD POWER 电源端 7 GND POWER 接地端 8 VO2 O 音量输出端 2 注:I:输入;O:输出;POWER:电源。 五、功能说明  桥路设置 TC8002D 内部共有 2 个运放,但 2 个运放的设置却有所不同。 第一个运放增益可在外部用 RF 和 RJ 两个电阻进行设置(+IN 和-IN 端口),而第二个运放的增益则固定 不变。第一个运放的输出信号实际上是第二个运放的输入信号,而且两个运放产生的信号幅度相同,相位相反。 因此 TC8002D 增益如下: AVD = 2×(Rf/Ri) 为驱动负载,运放设置成桥接方式。桥接方式不同于一些常见的运放电路把负载的一边接到地,在同等条件 下能使负载产生 4 倍的输出功率。  功耗 使用桥接的运放电路,负载上产生的功耗也比较大,因此在规定电压的条件下,负载功耗如下: www.superchip.cn 第1页共5页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 3W 音频功放 IC TC8002D(文件编号:S&CIC0934) 2 2 PDMAX = 4× (VDD) /(2π )RL 因此在 5V 输入,8Ω负载情况下,输出最大功耗为 625mW。 但是此算法得出的结果如下: PDMAX = (TJMAX-TA)/ θJA 注:SOP 封装θJA=140°C/W  基准电压 电压基准端的外接电容应尽可能的靠近 TC8002D,1μF 的电容提高了内部偏置电压的稳定性并且减少了 PSRR 的影响。可以通过加大 BYPASS 端的对地电容值来改善 PSRR。CB 值的大小取决于对 PSRR 的要求。  关断功能 为了减少功耗,TC8002D 的关断端可以关闭外部的偏置电路。当关断端为高电平时,运放关闭,TC8002D 不工作,这时 TC8002D 的工作电流降低到 0.6uA。当关断端电压略低于 VDD 时,TC8002D 工作状态不稳定。 所以,关断端应置于一个稳定的电压值,以免 IC 进入错误的工作状态。 在很多应用场合,关断端的电平转换都是由处理器来完成的。当使用单向闸刀开关实现电平转换时,可以在 关断端加上拉电阻,这样当开关关断时,因上拉电阻的作用,使得 TC8002D 关断端的电平处于一个正确的状 态,以保证 TC8002D 不会进入错误的工作状态。 六、极限参数(Ta=25℃) 特性 符号 范围 单位 工作电压 VDD 6 V 输入电压 VIN -0.3~VDD+0.3 V 工作温度 TOPR -65~+150 ℃ 环境温度 TA -40~+85 ℃ 节点温度 TJ 150 ℃ 七、电气参数(VDD=5V,RL=8Ω,Ta=25℃) 名称 符号 最小值 典型值 最大值 单位 工作电压 VDD 2.0 -- 5.5 V 静态电流 IDD -- 6.5 12 mA VIN=0V, IO=0mA 关断电流 ISD -- 0.6 2 uA VPIN1=VDD 输出偏压 VOS -- 5.0 50 mV VIN=0V 输出功率 PO ------- 1.2 2 2.38 1.5 2.5 3 ------- W THD=1%, f=1KHz, RL=8Ω RL=4Ω RL=3Ω THD=10%, f=1KHz, RL=8Ω RL=4Ω RL=3Ω 总谐波失真+噪音 THD+N -- 0.25 -- % 20Hz≤f≤20KHz, AVD=2, RL=8Ω, PO=1W -- 60 -- dB VDD=4.9V~5.1V 电源抑制比 www.superchip.cn 第2页共5页 测试条件 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 3W 音频功放 IC TC8002D(文件编号:S&CIC0934) 八、特性参数 www.superchip.cn 第3页共5页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 3W 音频功放 IC TC8002D(文件编号:S&CIC0934) www.superchip.cn 第4页共5页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 3W 音频功放 IC TC8002D(文件编号:S&CIC0934) 九、电路原理图 VDD Cs 1.0uF Rf 20KΩ + Tant 6 Audio Input Ri 20KΩ 4 -IN - 3 +IN + + Ci 0.39uF VO1 5 40KΩ 100KΩ RL 8Ω 40KΩ VDD CB RP U 2 - VDD/2 A V= -1 VO2 8 + 1.0uF 100KΩ 1 NC Bypass Shutdown Bias GND 7 十、封装尺寸图 SOP-8 www.superchip.cn 第5页共5页 Version 1.1
TC8002D
物料型号:TC8002D

器件简介: TC8002D是一款3W音频功放IC,专为大功率、高保真音频应用设计。在5V输入电压下,3Ω负载上的平均功率为3W,失真度不超过10%。具有关断模式,功耗极低,IQ仅为0.6uA。

引脚分配: - 1. SHUTDOWN:关断端口 - 2. BYPASS:电压基准端 - 3. +IN:正向输入端 - 4. -IN:反向输入端 - 5. VO1:音量输出端1 - 6. VDD:电源端 - 7. GND:接地端 - 8. VO2:音量输出端2

参数特性: - 工作电压:2.0V至5.5V - 静态电流:6.5mA至12mA - 关断电流:0.6uA至2uA - 输出偏压:5.0mV至50mV - 输出功率:在不同负载和失真条件下,从1.2W至3W不等

功能详解: - 无需输出耦合电容或外部缓冲电路。 - 稳定的增益输出和外部增益设置。 - 内部两个运放设置不同,第一个运放增益可外部设置,第二个运放增益固定。 - 桥接方式驱动负载,可产生4倍的输出功率。 - 关断功能可减少功耗,工作电流降至0.6uA。

应用信息: 适用于手提设备、台式电脑及低电压工作的音频设备。

封装信息: 封装形式为SOP8,具体尺寸图示在文档中有详细描述。
