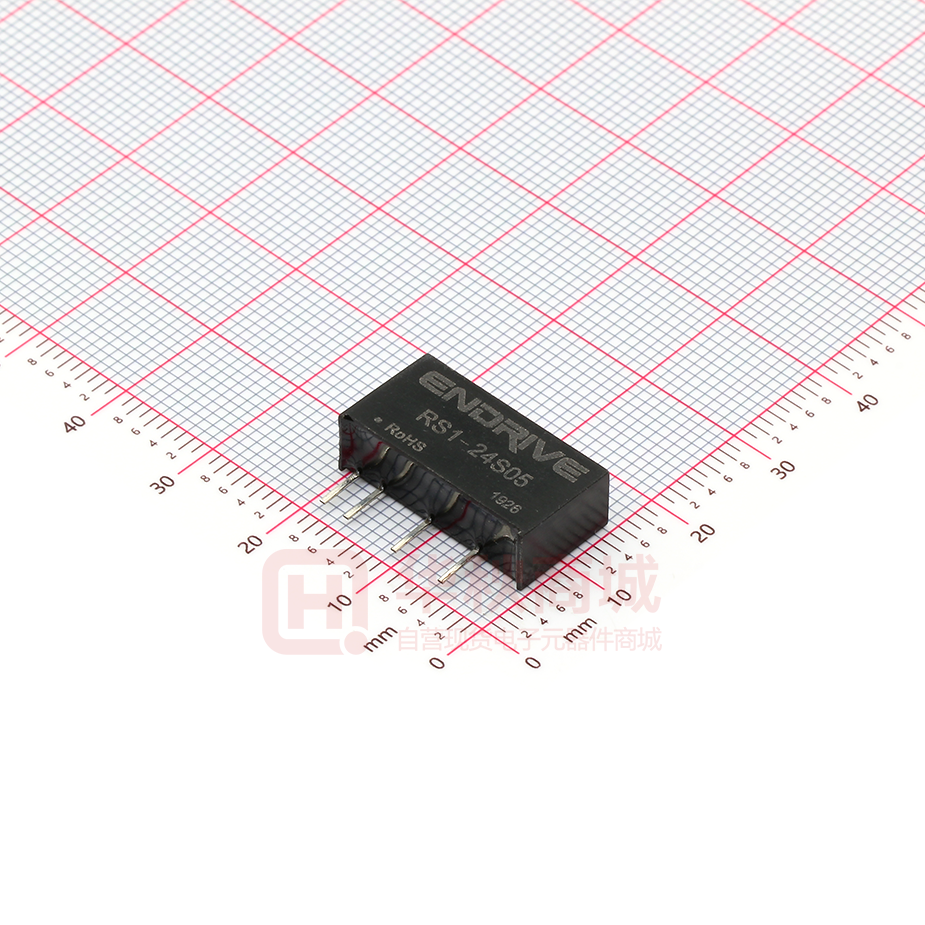

RS1-24S05

RS1 系列 ----- 非稳压 DC-DC 模块电源 1W 产品特性 产品特性 ◆输入电压范围：10% ◆小体积，SIP7 封装 ◆隔离电压 1000VDC/3000VDC（H） ◆工作温度范围：-40℃～+85℃ ◆阻燃封装，满足 UL94-V0 要求 ◆符合 RoHS 指令 应用范围 无线网络、电信/数据通信、电力系统、工业控制系统、测量仪器仪表、智能化领域等电源系统。适合于需要实现 输入范围波动大，需要电源隔离，布板空间小等设计，并实现产品功能模块化，提高产品可靠性。 产品型号 型号 输入电压范围 输出电压/ 输出电压/输出电流 输出电流 Vo/Io 效率(TYP) 效率 RS1-05S05（H） 4.5 – 5.5 VDC 5V / 200mA 72% RS1-05S12（H） 4.5 – 5.5 VDC 12V / 83mA 78% RS1-05S15（H） 4.5 – 5.5 VDC 15V / 67mA 79% RS1-08S18（H） 7.2 –8.8VDC 18V / 55mA 78% RS1-12S05（H） 10.8 – 13.2 VDC 5V / 200mA 76% RS1-12S12（H） 10.8 – 13.2 VDC 12V / 83mA 80% RS1-12S15（H） 10.8 – 13.2 VDC 15V / 67mA 80% RS1-24S05（H） 21.6 – 26.4 VDC 5V / 200mA 74% RS1-24S12（H） 21.6 – 26.4 VDC 12V / 83mA 77% RS1-24S15（H） 21.6 – 26.4 VDC 15V / 67mA 78% RS1-05D05（H） 4.5 – 5.5 VDC ±5V / ±100mA 74% RS1-05D12（H） 4.5 – 5.5 VDC ±12V / ±42mA 79% RS1-05D15（H） 4.5 – 5.5 VDC ±15V / ±33mA 80% RS1-12D05（H） 10.8 – 13.2 VDC ±5V / ±100mA 74% RS1-12D12（H） 10.8 – 13.2 VDC ±12V / ±42mA 80% RS1-12D15（H） 10.8 – 13.2 VDC ±15V / ±33mA 80% RS1-24D05（H） 21.6 – 26.4 VDC ±5V / ±100mA 77% RS1-24D12（H） 21.6 – 26.4 VDC ±12V / ±42mA 79% RS1-24D15（H） 21.6 – 26.4 VDC ±15V / ±33mA 80% 产品特性 项目 测试条件 Min Typ -7.5 Max 输出电压精度 输入电压范围，100%的负载 负载调整率 从 10%到 100%的负载 15 20 电压调整率 输入电压范围 1.0 ±1.2 2.5 % 1s 输出短路保护 该手册版权和解释权为常州能动电子科技有限公司所有 单位 www.endrive.cn 第 1 页 共 3 页 纹波&噪声 20MHz 带宽，标称电压输入 100%负载 100 开关频率 输入电压范围 100%负载 100 温度漂移系数 标称电压输入 100%负载，-40℃～ +85℃ 150 KHz ±0.03 %/℃ 95 %RH 存储湿度 工作温度 符合产品的安全工作区 存储温度 产 品 工 作 时 外 壳 升 标称电压输入 100%负载 温 引脚耐焊接温度 焊点距离外壳边沿 1.5mm，10 秒 测试时间 1 分钟，漏电流小于 0.5mA 绝缘强度 绝缘电阻 绝缘电压 500VDC mVp-p -40 85 -55 125 30 ℃ 300 1000 / 3000（H） 1000 VDC MΩ 冷却方式 自然空冷 外壳材料 阻燃耐热塑料 平均无故障时间 MIL-HDBK-217F@25℃ 100 万小时 2.1 重量 克 注：1.以上所列数据除特别说明外，都是在 TA=25℃,湿度
