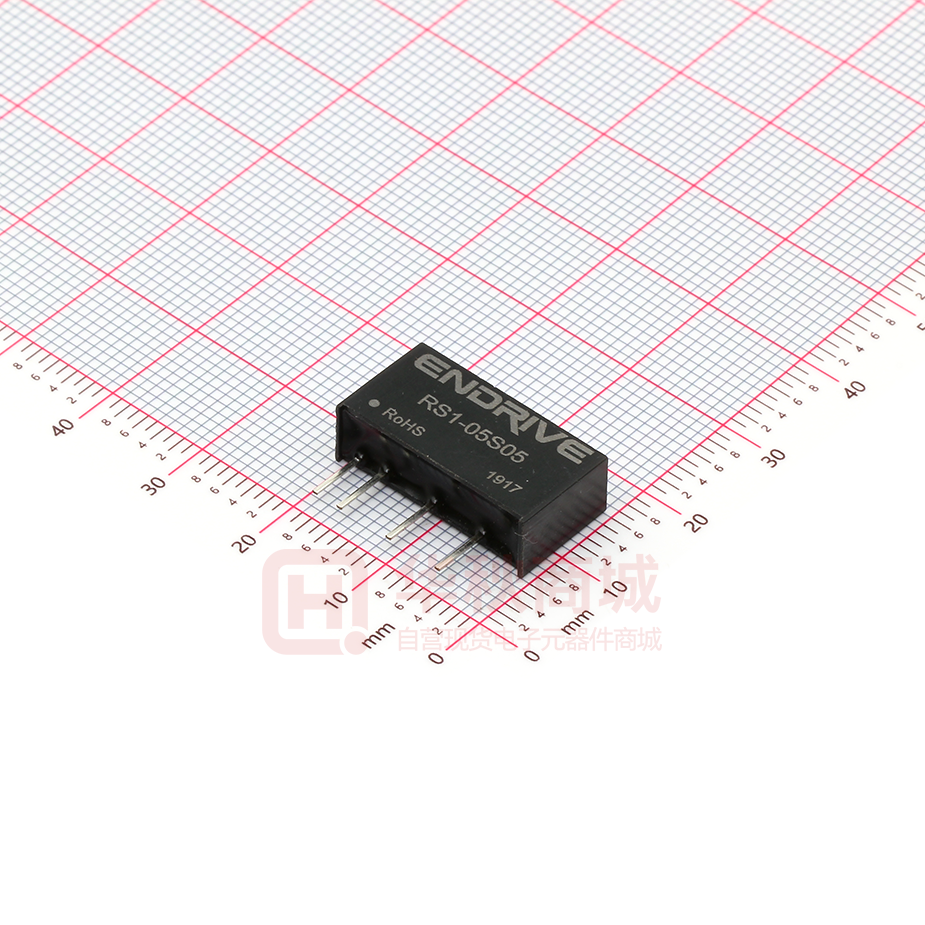

RS1 系列
----- 非稳压 DC-DC 模块电源 1W
产品特性
产品特性
◆输入电压范围:10%
◆小体积,SIP7 封装
◆隔离电压 1000VDC/3000VDC(H)
◆工作温度范围:-40℃~+85℃
◆阻燃封装,满足 UL94-V0 要求
◆符合 RoHS 指令
应用范围
无线网络、电信/数据通信、电力系统、工业控制系统、测量仪器仪表、智能化领域等电源系统。适合于需要实现
输入范围波动大,需要电源隔离,布板空间小等设计,并实现产品功能模块化,提高产品可靠性。
产品型号
型号
输入电压范围
输出电压/
输出电压/输出电流
输出电流 Vo/Io
效率(TYP)
效率
RS1-05S05(H)
4.5 – 5.5 VDC
5V / 200mA
72%
RS1-05S12(H)
4.5 – 5.5 VDC
12V / 83mA
78%
RS1-05S15(H)
4.5 – 5.5 VDC
15V / 67mA
79%
RS1-08S18(H)
7.2 –8.8VDC
18V / 55mA
78%
RS1-12S05(H)
10.8 – 13.2 VDC
5V / 200mA
76%
RS1-12S12(H)
10.8 – 13.2 VDC
12V / 83mA
80%
RS1-12S15(H)
10.8 – 13.2 VDC
15V / 67mA
80%
RS1-24S05(H)
21.6 – 26.4 VDC
5V / 200mA
74%
RS1-24S12(H)
21.6 – 26.4 VDC
12V / 83mA
77%
RS1-24S15(H)
21.6 – 26.4 VDC
15V / 67mA
78%
RS1-05D05(H)
4.5 – 5.5 VDC
±5V / ±100mA
74%
RS1-05D12(H)
4.5 – 5.5 VDC
±12V / ±42mA
79%
RS1-05D15(H)
4.5 – 5.5 VDC
±15V / ±33mA
80%
RS1-12D05(H)
10.8 – 13.2 VDC
±5V / ±100mA
74%
RS1-12D12(H)
10.8 – 13.2 VDC
±12V / ±42mA
80%
RS1-12D15(H)
10.8 – 13.2 VDC
±15V / ±33mA
80%
RS1-24D05(H)
21.6 – 26.4 VDC
±5V / ±100mA
77%
RS1-24D12(H)
21.6 – 26.4 VDC
±12V / ±42mA
79%
RS1-24D15(H)
21.6 – 26.4 VDC
±15V / ±33mA
80%
产品特性
项目
测试条件
Min
Typ
-7.5
Max
输出电压精度
输入电压范围,100%的负载
负载调整率
从 10%到 100%的负载
15
20
电压调整率
输入电压范围
1.0
±1.2
2.5
%
1s
输出短路保护
该手册版权和解释权为常州能动电子科技有限公司所有
单位
www.endrive.cn
第 1 页 共 3 页
纹波&噪声
20MHz 带宽,标称电压输入 100%负载
100
开关频率
输入电压范围 100%负载
100
温度漂移系数
标称电压输入 100%负载,-40℃~ +85℃
150
KHz
±0.03
%/℃
95
%RH
存储湿度
工作温度
符合产品的安全工作区
存储温度
产 品 工 作 时 外 壳 升 标称电压输入 100%负载
温
引脚耐焊接温度
焊点距离外壳边沿 1.5mm,10 秒
测试时间 1 分钟,漏电流小于 0.5mA
绝缘强度
绝缘电阻
绝缘电压 500VDC
mVp-p
-40
85
-55
125
30
℃
300
1000 / 3000(H)
1000
VDC
MΩ
冷却方式
自然空冷
外壳材料
阻燃耐热塑料
平均无故障时间
MIL-HDBK-217F@25℃
100
万小时
2.1
重量
克
注:1.以上所列数据除特别说明外,都是在 TA=25℃,湿度
