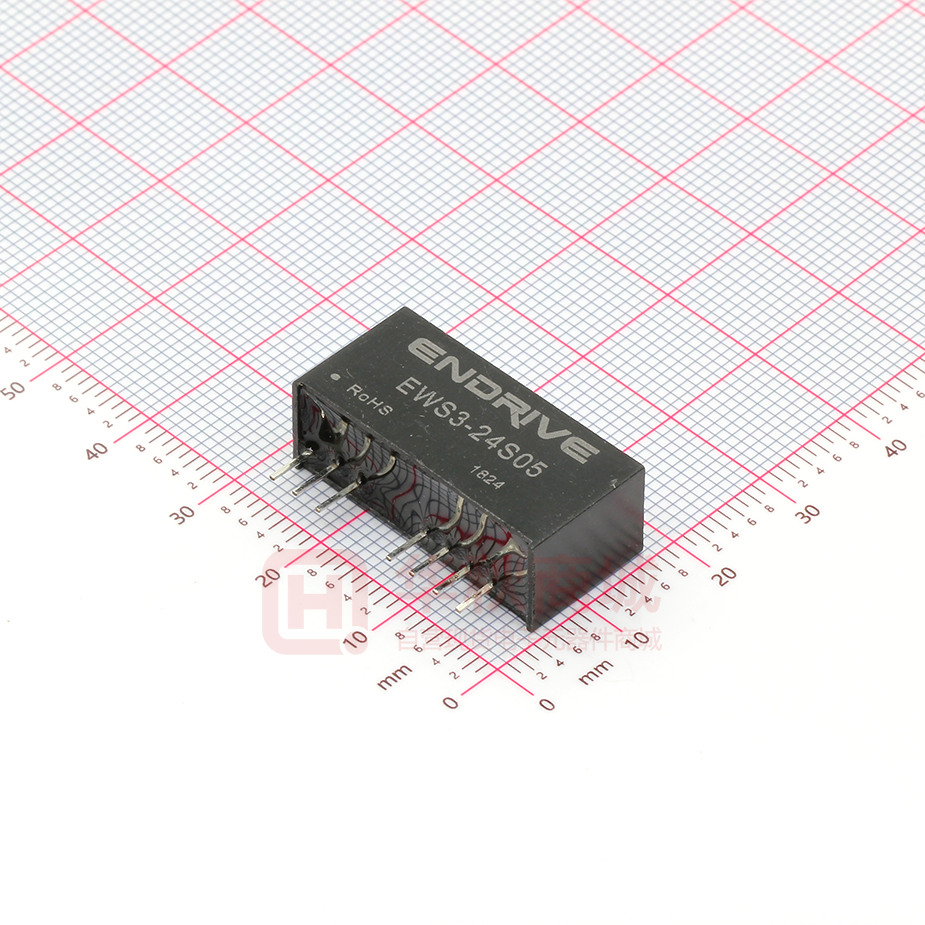

EWS3-24S05

EWS3 系列 ----- 超宽电压输入 DCDC-DC 模块电源 3W 产品特性 产品特性 ◆超宽输入电压范围： 4:1（9-36V，18-72V 等） ◆工作温度范围：-40℃～+85℃ ◆短路保护（自恢复） ◆小体积，SIP 封装 ◆隔离电压 1500VDC ◆阻燃封装，满足 UL94-V0 要求 ◆符合 RoHS 指令 应用范围 无线网络、电信/数据通信、电力系统、工业控制系统、测量仪器仪表、智能化领域等电源系统。适合于需要实现输 入范围波动大，需要电源隔离，布板空间小等设计，并实现产品功能模块化，提高产品可靠性。 产品型号 产品型号 型号 输入电压范围 输出电压/ 输出电压/输出电流 Vo/Io 效率(TYP) 效率 EWS3-24S05 9 – 36 VDC 5V / 600mA 76% EWS3-24S06 9 – 36 VDC 6V / 600mA 78% EWS3-24S12 9 – 36 VDC 12V / 250mA 79% EWS3-24S15 9 – 36 VDC 15V / 200mA 81% EWS3-48S05 18 – 72 VDC 5V / 600mA 77% EWS3-48S12 18 – 72 VDC 12V / 250mA 78% EWS3-48S15 18– 72 VDC 15V / 200mA 80% EWS3-24D05 9 – 36 VDC ±5V / ±300mA 78% EWS3-24D12 9 – 36 VDC ±12V / ±125mA 79% ★EWS3-24D15 9 – 36 VDC ±15V / ±100mA 81% EWS3-48D05 18 – 72 VDC ±5V / ±300mA 76% EWS3-48D12 18 – 72 VDC ±12V / ±125mA 79% ★EWS3-48D15 18– 72 VDC ±15V / ±100mA 80% *如有其它规格型号需求，可直接联系我司。 产品特性 项目 测试条件 Min Typ Max 单位 输入电压范围，100%的负载（主路） ±1 ±2 输入电压范围，100%的负载（辅路） ±2 ±5 从 10%到 100%的负载（主路） ±0.5 ±0.75 从 10%到 100%的负载（辅路） ±0.5 ±1.0 输入电压范围 ±0.2 ±0.5 输出电压精度 % 负载调整率 电压调整率 可持续，自恢复 输出短路保护 纹波&噪声 20MHz 带宽，标称电压输入 100%负载 开关频率 输入电压范围 100%负载 该手册版权和解释权为常州能动电子科技有限公司所有 35 120-300(PFM) 75 mVp-p KHz www.endrive.cn 第 1 页 共 3 页 温度漂移系数 标称电压输入 100%负载，-40℃～ +85℃ 存储湿度 工作温度 符合产品的安全工作区 ±0.03 %/℃ 95 % -40 85 -50 125 存储温度 产品工作时外壳升 标称电压输入 100%负载 温 引脚耐焊接温度 焊点距离外壳边沿 1.5mm，10 秒 测试时间 1 分钟，漏电流小于 0.5mA 绝缘强度 1500 VDC 绝缘电压 500VDC 1000 MΩ 绝缘电阻 ℃ 20 300 冷却方式 自然空冷 外壳材料 阻燃耐热塑料 平均无故障时间 MIL-HDBK-217F@25℃ 100 万小时 5 重量 克 注：1.以上所列数据除特别说明外，都是在 TA=25℃,湿度
