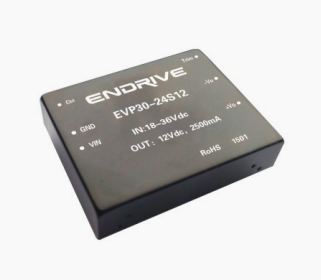

EWP30-24S12

EVP30 系列 -----3 -----30W 宽压输入稳压输出 DCDC-DC 模块电源 产品特性 产品特性 ◆宽输入电压范围： 2:1 ◆六面金属屏蔽，DIP 封装 ◆隔离 1500VDC ◆短路保护（自恢复） ◆工作温度范围：-40℃～+85℃ ◆符合 RoHS 指令 应用范围 无线网络、电信/数据通信、电力系 统、工业控制系统、测量仪器仪表、智 能化领域等电源系统。适合于需要实现 输入范围波动大，需要电源隔离，布板 空间小等设计，并实现产品功能模块化， 提高产品可靠性。 产品型号 型号 输入电压范围 输出电压/ 输出电压/输出电流 Vo/Io 最大容性负载（ ） 大容性负载（uF） 效率(TYP) 效率 5V / 6000mA 2000 87% 12V / 2500mA 470 88% EVP30-12S15 15V / 2000mA 400 89% EVP30-24S05 5V / 6000mA 2000 86% 12V / 2500mA 470 88% EVP30-24S15 15V / 2000mA 400 90% EVP30-48S05 5V / 6000mA 2000 86% 12V / 2500mA 470 89% EVP30-48S15 15V / 2000mA 400 91% ★EVP30-12D05 ±5V / 3000mA ±1000 88% ±12V / 1250mA ±220 90% ★EVP30-12D15 ±15V / 1000mA ±100 91% ★EVP30-24D05 ±5V / 3000mA ±1000 87% ±12V / 1250mA ±220 89% ★EVP30-24D15 ±15V / 1000mA ±100 91% ★EVP30-48D05 ±5V / 3000mA ±1000 89% ±12V / 1250mA ±220 90% ±15V / 1000mA ±100 91% EVP30-12S05 EVP30-12S12 EVP30-24S12 EVP30-48S12 ★EVP30-12D12 ★EVP30-24D12 ★EVP30-48D12 9 – 18 VDC 18 – 36 VDC 36 – 72 VDC 9 – 18 VDC 18 – 36 VDC 36 – 72 VDC ★EVP30-48D15 注：加“★”产品研发中，如有其它规格需求，请直接联系我司 0519-89886279。 输入特性 项目 开启电压 最大输入电压* 测试条件 Min Typ Max 9-18VDC 8.5 9 18-36VDC 17.0 18.0 36-72VDC 35.0 36.0 9-18VDC 该手册版权和解释权为常州能动电子科技有限公司所有 20 单位 VDC VDC www.endrive.cn 第 1 页 共 5 页 18-36VDC 40 36-72VDC 80 输入滤波 启动时间 PI 20 CTRL 开启 3.5-40VDC 或者开路 关断 0-1.2 VDC mS *输入电压需在规格范围内，超过该最大值，可能导致产品损伤或损坏。 输出特性 输出功率 3 输出电压精度 输入电压范围，100%的负载 负载调整率 标称输入，从 10%到 100%的负载 30 电压调整率 输出过流保护 输出短路保护 输入电压范围 W ±1 ±2 ±0.5 ±1 ±0.2 ±0.5 130 160 %IO 140 %VO 150 mVp-p % 可持续，自恢复 110 输出过压保护 纹波&噪声 20MHz 带宽，标称电压输入 100%负载 75 开关频率 输入电压范围 100%负载 350 温度系数 标称电压输入 100%负载，-40℃～ +85℃ KHz 0.03 %VO/℃ 95 % 一般特性 存储湿度 工作温度 见产品工作温度曲线 存储温度 产 品 工 作 时外 壳 温 标称电压输入 100%负载 度 引脚耐焊接温度 焊点距离外壳边沿 1.5mm，10 秒 绝缘强度 测试时间 1 分钟，漏电流小于 0.5mA 绝缘电阻 绝缘电压 500VDC -40 85 -50 105 100 300 1500 VDC 1000 MΩ 冷却方式 自然空冷 外壳材料 铜镀镍 端子材质 铜芯端子 平均无故障时间 MIL-HDBK-217F@25℃ ℃ 100 万小时 55 重量 克 注： 1.以上所列数据除特别说明外，都是在 TA=25℃,湿度
