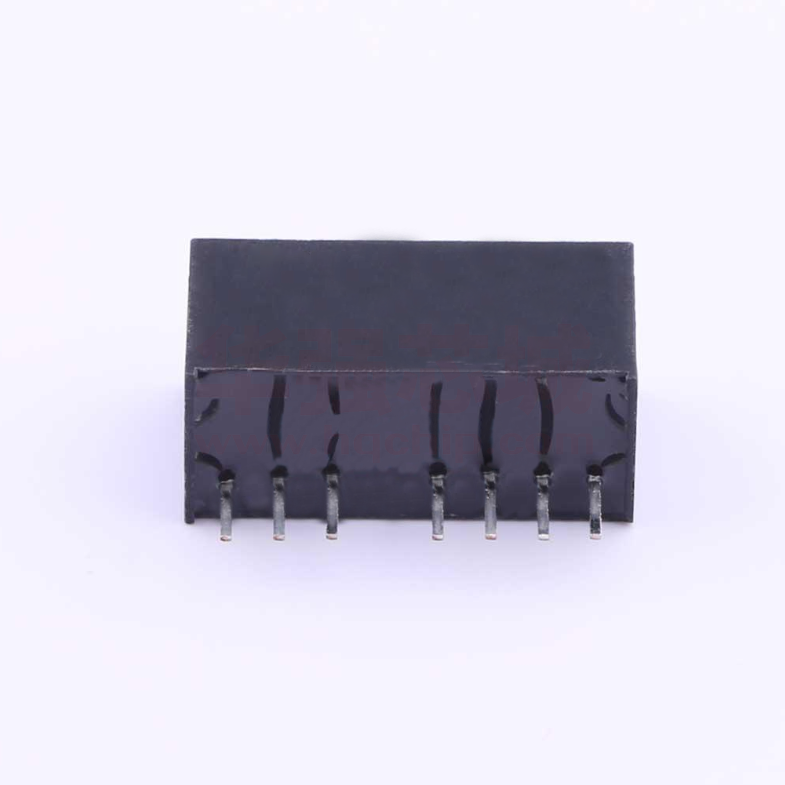

EVS1-24S05

EVS1 EVS1 系列 ----- 宽电压输入 DCDC-DC 模块电源 1W 产品特性 产品特性 ◆宽输入电压范围： 2:1（4.5-9V，9-18V，18-36V 等） ◆工作温度范围：-40℃～+85℃ ◆短路保护（自恢复） ◆小体积，SIP 封装 ◆隔离电压 1500VDC ◆阻燃封装，满足 UL94-V0 要求 ◆符合 RoHS 指令 应用范围 无线网络、电信/数据通信、电力系统、工业控制系统、测量仪器仪表、智能化领域等电源系统。适合于需要实现输入 范围波动大，需要电源隔离，布板空间小等设计，并实现产品功能模块化，提高产品可靠性。 产品型号 型号 输入电压范围 输出电压/ 输出电压/输出电流 Vo/Io 效率(TYP) 效率 EVS1-05S05 4.5 – 9 VDC 5V / 200mA 72% EVS1-05S12 4.5 – 9 VDC 12V / 83mA 75% EVS1-05S15 4.5 – 9 VDC 15V / 67mA 75% EVS1-12S05 9 – 18 VDC 5V / 200mA 74% EVS1-12S12 9 – 18 VDC 12V / 83mA 75% EVS1-12S15 9 – 18 VDC 15V / 67mA 76% EVS1-24S05 18 – 36 VDC 5V / 200mA 75% EVS1-24S12 18 – 36 VDC 12V / 83mA 77% EVS1-24S15 18 – 36 VDC 15V / 67mA 78% EVS1-48S05 36 – 72 VDC 5V / 200mA 76% EVS1-48S12 36 – 72 VDC 12V / 83mA 78% EVS1-48S15 36 – 72 VDC 15V / 67mA 80% EVS1-05D05 4.5 – 9 VDC ±5V / ±100mA 73% EVS1-05D12 4.5 – 9 VDC ±12V / ±42mA 74% EVS1-05D15 4.5 – 9 VDC ±15V / ±33mA 76% EVS1-12D05 9 – 18 VDC ±5V / ±100mA 75% EVS1-12D12 9 – 18 VDC ±12V / ±42mA 77% EVS1-12D15 9 – 18 VDC ±15V / ±33mA 78% EVS1-24D05 18 – 36 VDC ±5V / ±100mA 76% EVS1-24D12 18 – 36 VDC ±12V / ±42mA 78% EVS1-24D15 18 – 36 VDC ±15V / ±33mA 80% EVS1-48D05 36 – 72 VDC ±5V / ±100mA 77% EVS1-48D12 36 – 72 VDC ±12V / ±42mA 79% EVS1-48D15 36 – 72 VDC *如有其它规格型号需求，可直接联系我司。 ±15V / ±33mA 80% 该手册版权和解释权为常州能动电子科技有限公司所有 www.endrive.cn 第 1 页 共 3 页 产品特性 项目 输出电压精度 负载调整率 电压调整率 测试条件 Min Typ Max 输入电压范围，100%的负载（主路） ±1 ±2 输入电压范围，100%的负载（辅路） ±2 ±5 从 10%到 100%的负载（主路） ±0.5 ±0.75 从 10%到 100%的负载（辅路） ±0.5 ±1.0 输入电压范围 ±0.2 ±0.5 20MHz 带宽，标称电压输入 100%负载 开关频率 输入电压范围 100%负载 温度漂移系数 标称电压输入 100%负载，-40℃～ +85℃ 35 75 符合产品的安全工作区 存储温度 产 品工作时 外壳 升 标称电压输入 100%负载 温 引脚耐焊接温度 焊点距离外壳边沿 1.5mm，10 秒 测试时间 1 分钟，漏电流小于 0.5mA 绝缘强度 绝缘电压 500VDC mVp-p 120-300(PFM) KHz ±0.03 %/℃ 95 % 存储湿度 绝缘电阻 % 可持续，自恢复 输出短路保护 纹波&噪声 工作温度 单位 -40 85 -50 125 20 ℃ 300 1500 VDC 1000 MΩ 冷却方式 自然空冷 外壳材料 阻燃耐热塑料 平均无故障时间 MIL-HDBK-217F@25℃ 100 万小时 5 重量 克 注：1.以上所列数据除特别说明外，都是在 TA=25℃,湿度
