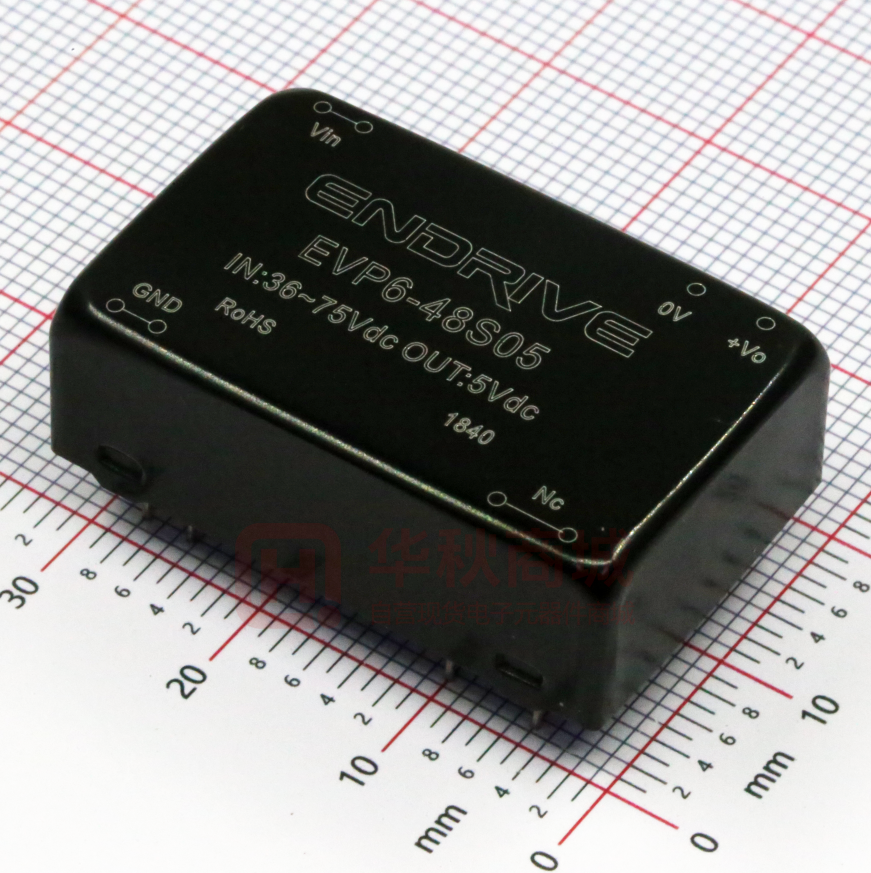

EVP6-48S05

EVP EVP6 系列 ----- 宽电压输入 DC-DC 模块电源 6W 产品特性 产品特性 ◆宽输入电压范围： 2:1（4.5-9V，9-18V，18-36V，等） ◆工作温度范围：-40℃～+85℃ ◆短路保护（自恢复） ◆DIP 金属外壳封装 ◆隔离 1500VDC ◆符合 RoHS 指令 应用范围 无线网络、电信/数据通信、电力系统、工业控制系统、测量仪器仪表、智能化领域等电源系统。适合于需要实现输 入范围波动大，需要电源隔离，布板空间小等设计，并实现产品功能模块化，提高产品可靠性。 产品型号 型号 输入电压范围 输出电压/ 输出电压/输出电流 Vo/Io 效率(TYP) 效率 EVP6-05S05 4.5 – 9 VDC 5V / 1200mA 77% EVP6-05S12 4.5 – 9 VDC 12V / 500mA 79% EVP6-05S15 4.5 – 9 VDC 15V / 400mA 82% EVP6-12S05 9 – 18 VDC 5V / 1200mA 78% EVP6-12S12 9 – 18 VDC 12V / 500mA 81% EVP6-12S15 9 – 18 VDC 15V / 400mA 84% EVP6-24S05 18 – 36 VDC 5V / 1200mA 81% EVP6-24S12 18 – 36 VDC 12V / 500mA 83% EVP6-24S15 18 – 36 VDC 15V / 400mA 84% EVP6-48S05 36 – 72 VDC 5V / 1200mA 80% EVP6-48S12 36 – 72 VDC 12V / 500mA 82% EVP6-48S15 36 – 72 VDC 15V / 400mA 83% EVP6-05D05 4.5 – 9 VDC ±5V / ±600mA 77% EVP6-05D12 4.5 – 9 VDC ±12V / ±250mA 79% EVP6-05D15 4.5 – 9 VDC ±15V / ±200mA 82% EVP6-12D05 9 – 18 VDC ±5V / ±600mA 78% EVP6-12D12 9 – 18 VDC ±12V / ±250mA 81% EVP6-12D15 9 – 18 VDC ±15V / ±200mA 84% EVP6-24D05 18 – 36 VDC ±5V / ±600mA 81% EVP6-24D12 18 – 36 VDC ±12V / ±250mA 83% EVP6-24D15 18 – 36 VDC ±15V / ±200mA 85% EVP6-48D05 36 – 72 VDC ±5V / ±600mA 80% EVP6-48D12 36 – 72 VDC ±12V / ±250mA 82% EVP6-48D15 36 – 72 VDC ±15V / ±200mA 84% 注：★为研发中产品。如需要其他规格型号，可直接与我司联系。 该手册版权和解释权为常州能动电子科技有限公司所有 www.endrive.cn 第 1 页 共 3 页 产品特性 项目 测试条件 Min Typ Max ±1 ±2 输出电压精度 输入电压范围，100%的负载（主路） 负载调整率 从 10%到 100%的负载（主路） ±0.5 ±0.75 电压调整率 输入电压范围 ±0.2 ±0.5 20MHz 带宽，标称电压输入 100%负载 开关频率 输入电压范围 100%负载 温度系数 标称电压输入 100%负载，-40℃～ +85℃ 20 50 120-300(PFM) 存储湿度 符合产品的安全工作区 存储温度 mVp-p KHz ±0.03 %/℃ 95 % -40 85 -50 125 产品工作时外壳升温 标称电压输入 100%负载 引脚耐焊接温度 % 可持续，自恢复 输出短路保护 纹波&噪声 工作温度 单位 10 ℃ 300 绝缘强度 焊点距离外壳边沿 1.5mm，10 秒 测试时间 1 分钟，漏电流小于 0.5mA 1500 VDC 绝缘电阻 绝缘电压 500VDC 1000 MΩ 冷却方式 自然空冷 外壳材料 金属外壳 平均无故障时间 MIL-HDBK-217F@25℃ 100 万小时 13 重量 克 注：1.以上所列数据除特别说明外，都是在 TA=25℃,湿度
