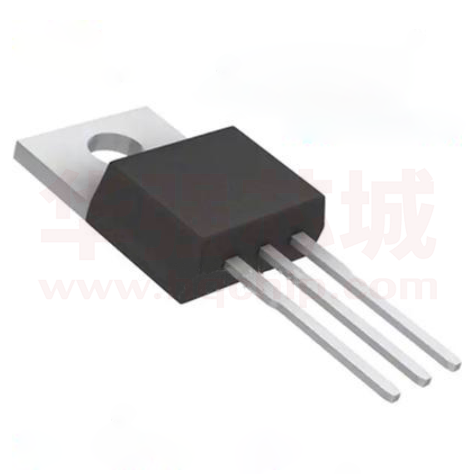

LP20R100C

LP20R100C 高性能副边同步整流驱动芯片 概述 特点 LP20R100C 是一款高性能高耐压的副边同步整流 控制芯片，适用于 AC-DC 的同步整流应用，适用 于正激系统和反激系统。LP20R100C 支持 DCM， BCM，QR 和 CCM 多种工作模式。            LP20R100C 采用专利的整流管开关技术，可以有效 的避免因激磁振荡引起的驱动芯片误动作以及在 CCM 工作条件下纯电压判定的关断延迟造成的效 率损失。 LP20R100C 集成 VCC 供电技术，在不需要辅助绕 组供电的情况下，保证芯片 VCC 不会欠压。 LP20R100C 采用 TO-220 封装。 隔离型的同步整流控制应用 适用正激和反激系统 兼容 DCM，BCM，QR，CCM 多种工作模式 100V 功率管耐压 专利的整流管开关技术 集成 VCC 供电 芯片供电欠压保护 芯片过压钳位 芯片启动前驱动脚防误导通 外围元器件少 TO-220 封装 应用   充电器和适配器的同步整流 正激控制器和反激控制器 典型应用 GND D VCC AC AC D VCC GND LP20R100C 的位置在输出上端 LP20R100C 的位置在输出下端 图 1 LP20R100C 反激典型应用图 D VCC GND 图 2 LP20R100C 正激典型应用图 LP20R100C_CN_DS_Rev.0.99 www.chip-hope.com SHENZHEN Chip Hope Micro-electronics LTD Confidential– Customer Use Only LP20R100C 高性能副边同步整流驱动芯片 定购信息 定购型号 封装 包装形式 打印 LP20R100C TO-220 管装 50 颗/管 LP20R100 Cxxxx *XXXX 封装批次号 管脚封装 LP20R100 Cxxxx VCC D GND 图 3 管脚封装图 管脚描述 管脚号 1 管脚名称 VCC 描述 同步整流管的供电脚位，接旁路电容到 GND 2 D 同步整流驱动器的漏极电压检测脚，并供电 VCC 脚位；内接 MOS 管漏极 3 GND 同步整流驱动器的芯片地，内接 MOS 管的源极 LP20R100C_CN_DS_Rev.0.99 www.chip-hope.com SHENZHEN Chip Hope Micro-electronics LTD Confidential– Customer Use Only LP20R100C 高性能副边同步整流驱动芯片 极限参数(注 1) 符号 D 参数 芯片供电端和同步整流电压检测端 参数范围 单位 -0.3~100 V VCC 电源电压 -0.3~8 V PDMAX 功耗(注 2) 1.2 W θJA PN结到环境的热阻 56 ℃/W TJ 工作结温范围 -40 to 150 ℃ TSTG 储存温度范围 -55 to 150 ℃ 2 KV ESD (注 3) 注 1：最大极限值是指超出该工作范围，芯片有可能损坏。推荐工作范围是指在该范围内，器件功能正常，但并不完全 保证满足个别性能指标。电气参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下的直流和交流电参数 规范。对于未给定上下限值的参数，该规范不予保证其精度，但其典型值合理反映了器件性能。 注 2：温度升高最大功耗一定会减小，这也是由 TJMAX, θJA,和环境温度 TA 所决定的。最大允许功耗为 PDMAX = (TJMAX TA)/ θJA 或是极限范围给出的数字中比较低的那个值。 注 3：人体模型，100pF 电容通过 1.5KΩ 电阻放电。 LP20R100C_CN_DS_Rev.0.99 www.chip-hope.com SHENZHEN Chip Hope Micro-electronics LTD Confidential– Customer Use Only LP20R100C 高性能副边同步整流驱动芯片 电气参数(注 4, 5)（无特别说明情况下，VCC =6 V,TA =25℃） 符号 描述 说明 最小值 典型值 最大值 单位 VCC VCC 工作电压 D=40V 5.8 6.1 6.4 V VCC_ON VCC 启动电压 VCC 上升 4.0 4.2 4.4 V VCC_UVLO VCC 欠压保护阈值 VCC 下降 3.8 4.0 4.2 V IST VCC 启动电流 VCC= VCC-ON - 0.5V 70 uA Icc VCC 工作电流 Vcc_clamp VCC 钳位电压 电源电压 ICC=40mA 300 350 400 uA 6.3 6.5 6.7 V 阈值电压设置 VON 整流管开通电压阈值 -0.25 -0.20 -0.15 V VOFF1 整流管第一关断阈值 -8 -5 -2 mV Tb1 快速比较器屏蔽时间 3.2 3.6 4.0 us Td1 快速比较器响应时间 10 ns Td 总关断延迟 VOFF2 整流管第二关断阈值 Tb2 慢速比较器屏蔽时间 快速比较器 Cg=5nF 慢速比较器 25 30 33 ns -8 -5 -2 mV 1.4 1.6 1.8 us 100 350 500 ns 判定设置 整流管最小死区时间 芯片内部设定 TRISE 驱动上升时间 Cg=5nF 25 ns TFALL 驱动下降时间 Cg=5nF 10 ns RDS_ON 功率管导通阻抗 VGS=6.5V/IDS=0.1A 20 mΩ BVDSS 内置功率管击穿电压 VGS=0V/IDS=25uA TDEAD 驱动能力 功率管 17 100 V 注 4：典型参数值为 25˚C 下测得的参数标准。 注 5：规格书的最小、最大规范范围由测试保证，典型值由设计、测试或统计分析保证。 LP20R100C_CN_DS_Rev.0.99 www.chip-hope.com SHENZHEN Chip Hope Micro-electronics LTD Confidential– Customer Use Only LP20R100C 高性能副边同步整流驱动芯片 内部结构框图 VCC D 电源产生模块 BG Vref BG VREF IREF -5mV OFF1 UVLO BG POK OFF2 D Vref CMP1 -5mV CMP2 原边开通判定 ON LOGIC SR_ON Driver -0.2V D CMP POK 最小 死区时间 钳位电路 OFF_EN GND 图4 LP20R100C 内部框图 应用信息 LP20R100C 是一款高性能高耐压的副边同步整流 芯片，适用于隔离型的同步整流应用，适用于正 激和反激系统，支持 DCM，BCM，CCM 和 QR 多种工作模式。LP20R100C 采用专利的整流管开 关技术，可以有效的避免因激磁振荡引起的驱动 芯片误动作以及在 CCM 工作条件下纯电压判定 的关断延迟造成的效率损失。LP20R100C 集成 VCC 供电技术，在不需要辅助绕组供电的情况下， 保证芯片 VCC 不会欠压。 电流不再从体二极管流过，而从 MOS 的沟道流过。 芯片正常工作时，所需的工作电流仍然会通过 D 脚，给 VCC 供电。 启动 当初级芯片关断时，次级 LP20R100C 的漏极 D 与 GND 之间的电压迅速下降。 LP20R100C 通过检 测 D 和 GND 之间的下降电压阈值和下降速率，能 准确的判断同步整流管的开启。 当系统上电后，通过内置 MOS 的体二极管对输出 电容充电，输出电压上升。LP20R100C 通过 D 脚 连接输出电压，当输出电压上升时，经过芯片内 部供电电路，给 VCC 电容充电，当 VCC 的电压 充到开启阈值电压时，芯片内部控制电路开始工 作，MOS 正常的导通和关断。MOS 正常的导通时， LP20R100C_CN_DS_Rev.0.99 www.chip-hope.com 同步整流管导通 DCM 工作时，由于电感的激磁作用，当初级芯片 关断时，会产生振荡。为了防止误检测振荡信号， 导致同步整流管的异常开启， LP20R100C 采用专 利的整流管开通技术。 同步整流管关断 为了避免同步整流管导通时，因激磁振荡幅度较 SHENZHEN Chip Hope Micro-electronics LTD Confidential– Customer Use Only LP20R100C 高性能副边同步整流驱动芯片 大，导致误检测关断信号，使同步整流管异常的 关断；LP20R100C 通过设置最小死区时间以及设 定的整流管关断第一电压阈值和第二电压阈值， 能准确地判断同步整流管的关断。 PCB 设计 保护功能 VCC 旁路电容紧靠芯片 VCC 管脚和 GND 管脚； 在设计 LP20R100C PCB 时，需要遵循以下指南： 主功率回路走线要短粗； LP20R100C 集成了 VCC 欠压保护，过压钳位，以 及驱动脚去干扰等技术。 LP20R100C_CN_DS_Rev.0.99 www.chip-hope.com SHENZHEN Chip Hope Micro-electronics LTD Confidential– Customer Use Only LP20R100C 高性能副边同步整流驱动芯片 封装信息 LP20R100C_CN_DS_Rev.0.99 www.chip-hope.com SHENZHEN Chip Hope Micro-electronics LTD Confidential– Customer Use Only
