LP15R100T
高性能副边同步整流驱动芯片
概述
特点
LP15R100T 是一款高性能高耐压的副边同步整流
控制芯片,适用于 AC-DC 的同步整流应用,适用
于正激系统和反激系统。LP15R100T 支持 DCM,
BCM,QR 和 CCM 多种工作模式。
LP15R100T 采用专利的整流管开关技术,可以有效
的避免因激磁振荡引起的驱动芯片误动作以及在
CCM 工作条件下纯电压判定的关断延迟造成的效
率损失。
LP15R100T 集成 VCC 供电技术,在不需要辅助绕
组供电的情况下,保证芯片 VCC 不会欠压。

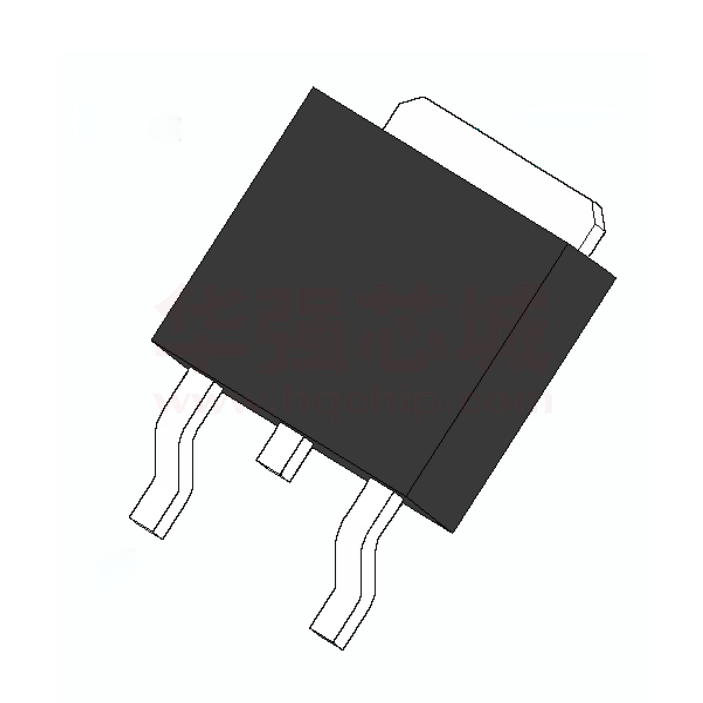

LP15R100T 采用 TO-252 封装。
隔离型的同步整流控制应用
适用正激和反激系统
兼容 DCM,BCM,QR,CCM 多种工作模式
100V 功率管耐压
专利的整流管开关技术
集成 VCC 供电
芯片供电欠压保护
芯片过压钳位
芯片启动前驱动脚防误导通
外围元器件少
TO-252 封装
应用
充电器和适配器的同步整流
正激控制器和反激控制器
典型应用
GND
D
VCC
D
VCC
GND
图1
LP15R100T 反激典型应用
图 2 LP15R100T 正激典型应用
定购信息
定购型号
封装
包装形式
打印
LP15R100T
TO-252
盘装
2500 颗/盘
LP15R100
TXXXX
XXXX 批号
LP15R100T_CN_DS_Rev.0.97
www.chip-hope.com
SHENZHEN Chip Hope Micro-electronics LTD Confidential– Customer Use Only
LP15R100T
高性能副边同步整流驱动芯片
管脚封装
D
LP15R100
TXXXX
D
VCC
GND
图 3 管脚封装图
管脚描述
管脚号
1
2
3
管脚名称
VCC
D
GND
描述
同步整流管的供电脚位,接旁路电容到 GND
同步整流驱动器的漏极电压检测脚,并供电 VCC 脚位;内接 MOS 管漏极
同步整流驱动器的芯片地,内接 MOS 管的源极
极限参数(注 1)
符号
D
参数
芯片供电端和同步整流电压检测端
参数范围
单位
-0.3~100
V
VCC
电源电压
-0.3~8
V
PDMAX
功耗(注 2)
1.0
W
θJA
PN结到环境的热阻
80
℃/W
TJ
工作结温范围
-40 to 150
℃
TSTG
储存温度范围
-55 to 150
℃
2
KV
ESD (注 3)
注 1:最大极限值是指超出该工作范围,芯片有可能损坏。推荐工作范围是指在该范围内,器件功能正常,但并不完全
保证满足个别性能指标。电气参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下的直流和交流电参数
规范。对于未给定上下限值的参数,该规范不予保证其精度,但其典型值合理反映了器件性能。
注 2:温度升高最大功耗一定会减小,这也是由 TJMAX, θJA,和环境温度 TA 所决定的。最大允许功耗为 PDMAX = (TJMAX TA)/ θJA 或是极限范围给出的数字中比较低的那个值。
注 3:人体模型,100pF 电容通过 1.5KΩ 电阻放电。
LP15R100T_CN_DS_Rev.0.97
www.chip-hope.com
SHENZHEN Chip Hope Micro-electronics LTD Confidential– Customer Use Only
LP15R100T
高性能副边同步整流驱动芯片
电气参数(注 4, 5)(无特别说明情况下,VCC =6 V,TA =25℃)
符号
描述
说明
最小值
典型值
最大值
单位
VCC
VCC 工作电压
D=40V
5.8
6.1
6.4
V
VCC_ON
VCC 启动电压
VCC 上升
4.0
4.2
4.4
V
VCC_UVLO
VCC 欠压保护阈值
VCC 下降
3.8
4.0
4.2
V
IST
VCC 启动电流
VCC= VCC-ON - 0.5V
70
uA
Icc
VCC 工作电流
Vcc_clamp
VCC 钳位电压
电源电压
ICC=40mA
300
350
400
uA
6.3
6.5
6.7
V
阈值电压设置
VON
整流管开通电压阈值
-0.25
-0.20
-0.15
V
VOFF1
整流管第一关断阈值
-8
-5
-2
mV
Tb1
快速比较器屏蔽时间
3.2
3.6
4.0
us
Td1
快速比较器响应时间
10
ns
Td
总关断延迟
VOFF2
整流管第二关断阈值
Tb2
慢速比较器屏蔽时间
快速比较器
Cg=5nF
慢速比较器
25
30
33
ns
-8
-5
-2
mV
1.4
1.6
1.8
us
600
700
800
ns
判定设置
整流管最小死区时间
芯片内部设定
TRISE
驱动上升时间
Cg=5nF
25
ns
TFALL
驱动下降时间
Cg=5nF
10
ns
RDS_ON
功率管导通阻抗
VGS=6.5V/IDS=0.1A
14
mΩ
BVDSS
内置功率管击穿电压
VGS=0V/IDS=25uA
TDEAD
驱动能力
功率管
11
100
V
注 4:典型参数值为 25˚C 下测得的参数标准。
注 5:规格书的最小、最大规范范围由测试保证,典型值由设计、测试或统计分析保证。
LP15R100T_CN_DS_Rev.0.97
www.chip-hope.com
SHENZHEN Chip Hope Micro-electronics LTD Confidential– Customer Use Only
LP15R100T
高性能副边同步整流驱动芯片
内部结构框图
VCC
D
电源产生模块
BG
Vref
BG
VREF
IREF
-5mV
OFF1
UVLO
BG
POK
OFF2
D
Vref
CMP1
-5mV
CMP2
原边开通判定
ON
LOGIC
SR_ON
Driver
-0.2V
D
CMP
POK
最小
死区时间
钳位电路
OFF_EN
GND
图4
LP15R100T 内部框图
应用信息
LP15R100T 是一款高性能高耐压的副边同步整流
芯片,适用于隔离型的同步整流应用,适用于正
激和反激系统,支持 DCM,BCM,CCM 和 QR
多种工作模式。LP15R100T 采用专利的整流管开
关技术,可以有效的避免因激磁振荡引起的驱动
芯片误动作以及在 CCM 工作条件下纯电压判定
的关断延迟造成的效率损失。LP15R100T 集成
VCC 供电技术,在不需要辅助绕组供电的情况下,
保证芯片 VCC 不会欠压。
电流不再从体二极管流过,而从 MOS 的沟道流过。
芯片正常工作时,所需的工作电流仍然会通过 D
脚,给 VCC 供电。
启动
当初级芯片关断时,次级 LP15R100T 的漏极 D 与
GND 之间的电压迅速下降。 LP15R100T 通过检
测 D 和 GND 之间的下降电压阈值和下降速率,能
准确的判断同步整流管的开启。
当系统上电后,通过内置 MOS 的体二极管对输出
电容充电,输出电压上升。LP15R100T 通过 D 脚
连接输出电压,当输出电压上升时,经过芯片内
部供电电路,给 VCC 电容充电,当 VCC 的电压
充到开启阈值电压时,芯片内部控制电路开始工
作,MOS 正常的导通和关断。MOS 正常的导通时,
LP15R100T_CN_DS_Rev.0.97
www.chip-hope.com
同步整流管导通
DCM 工作时,由于电感的激磁作用,当初级芯片
关断时,会产生振荡。为了防止误检测振荡信号,
导致同步整流管的异常开启, LP15R100T 采用专
利的整流管开通技术。
同步整流管关断
为了避免同步整流管导通时,因激磁振荡幅度较
SHENZHEN Chip Hope Micro-electronics LTD Confidential– Customer Use Only
LP15R100T
高性能副边同步整流驱动芯片
大,导致误检测关断信号,使同步整流管异常的
关断;LP15R100T 通过设置最小死区时间以及设
定的整流管关断第一电压阈值和第二电压阈值,
能准确地判断同步整流管的关断。
PCB 设计
保护功能
VCC 旁路电容紧靠芯片 VCC 管脚和 GND 管脚;
在设计 LP15R100T PCB 时,需要遵循以下指南:
主功率回路走线要短粗;
LP15R100T 集成了 VCC 欠压保护,过压钳位,以
及驱动脚去干扰等技术。
LP15R100T_CN_DS_Rev.0.97
www.chip-hope.com
SHENZHEN Chip Hope Micro-electronics LTD Confidential– Customer Use Only
LP15R100T
高性能副边同步整流驱动芯片
封装信息
LP15R100T_CN_DS_Rev.0.97
