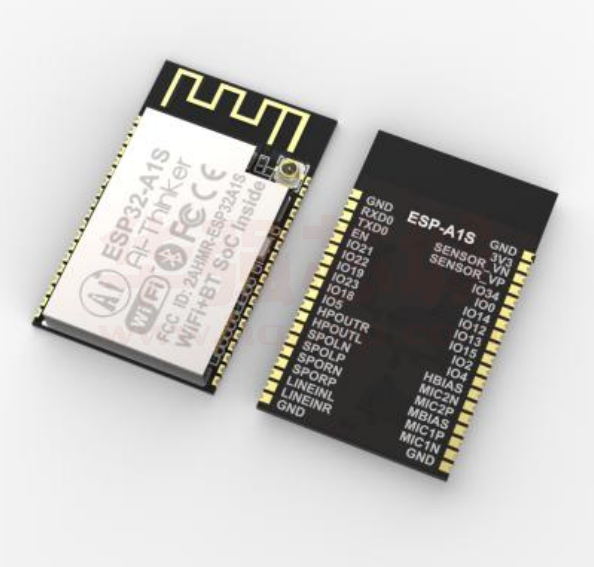

ESP32-A1S

ESP32-A1S Wi-Fi+BT SoC 模组 V1.0 ESP32-A1S 模组 特性 概述 - 体积超小的 802.11b/g/n Wi-Fi + BT/BLE SoC ESP32-A1S 是一款超小体积，功能强大的模组. 模块 内置先进的低功耗双核 32 位 CPU 和 Codec - 主芯片采用低功耗双核 32 位 CPU，主频高达 AC101 音频解码芯片，可广泛应用于各种物联 240MHz，运算能力高达 600 DMIPS 网场合，适用于家庭智能设备、智能音响，故 - 内置 AC101 Codec 音频解码芯片,可以支持播 事机方案等，是物联网应用的理想解决方案。 放音乐和录音 ESP32-A1S 内部电路高度集成， 支持多种外 - 内置 520 KB SRAM，外置 4MPSRAM 设，可以支持二次开发，快速实现产品差异化 - 支持 UART/SPI/I2C/I2S/PWM/ADC/DAC 等 的特性。 - 支持固件升级（FOTA） -天线支持板载天线或者 IPEX 座输出 -支持多种主流压缩和无损音频格式，包括 M4A、AAC、FLAC、OGG、OPUS、MP3、 WAV 等 ESP32-A1S 采用 SMD 封装，实现产品的快速 生产，为客户提供高可靠性的连接方式，特别 适合自动化、大规模、低成本的现代化生产方 式，方便应用于各种物联网硬件终端场合。 -支持 MIC、Line-in 等音源输入方式。 Copyright © 2017 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第1页共5页 ESP32-A1S Wi-Fi+BT SoC 模组 V1.0 产品技术规格 模块型号 ESP32-A1S 封装 SMD-38 尺寸 32mm*19mm*3mm SPI Flash 默认 32Mbit RAM 520KB SRAM +4M PSRAM 蓝牙 蓝牙 4.2 BR/EDR 和 BLE 标准,支持 A2DP,AVRC 协议等 Wi-Fi 802.11 b/g/n/e/i，支持 DLNA 协议 音频输出 支持 1 路耳机输出和 1 路左右扬声器输出 音频输入 支持 LINEIN 和 2 路 MIC 输入 自定义 IO 口 14 个 串口速率 默认 115200 bps 音频格式 MP3、WAV、M4A、AAC、FLAC、OGG、OPUS 等 天线形式 板载 PCB 天线和天线插座 发射功率 802.11b: 17±2 dBm (@11Mbps) 802.11g: 14±2 dBm (@54Mbps) 802.11n: 13±2 dBm (@MCS7) 接收灵敏度 CCK, 1 Mbps : -90dBm CCK, 11 Mbps: -85dBm 6 Mbps (1/2 BPSK): -88dBm 54 Mbps (3/4 64-QAM): -70dBm MCS7 (65 Mbps, 72.2 Mbps): -67dBm 功耗 350mA 安全性 WPA/WPA2/WPA2-Enterprise/WPS 供电范围 3.3V±0.3V 工作温度 -20 ℃ ~ 85 ℃ 存储环境 -40 ℃ ~ 90 ℃ , < 90%RH 重量 2.5±0.05g Copyright © 2017 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第2页共5页 ESP32-A1S Wi-Fi+BT SoC 模组 V1.0 模组管脚定义 GPIO 功能 类型 TXD0 GPIO1/CLKOUT2 I/O RXD0 GPIO3/CLKOUT3 I/O EN I IO21 U0CTS/VSPIQ I/O IO22 U0RTS/VSPIWP I/O IO23 VSPIIDHS1STROBE I/O IO18 VSPICLK/HS1DATA7 I/O IO5 VSPICS0 I/O HPOUTR O HPOUTL O SPOLN O SPOLP O SPORN O SPORP O LINEINL I LINEINR I SENSOR_VN GPIO34/ADC1_3RTCIO3 I SENSOR_VP GPIO36/ADC1_0/RTCIO0 I IO34 ADC1_6/RTCIO4 I IO0 I/O IO14 ADC2_6/RTCIO16/SDCLK/HS IO12 ADC2_5/RTCIO15/HSPIQ/SD IO13 ADC2_4/RTCIO14/HSPIID/SD IO15 ADC2_3/RTCIO15/HSPICS0/S IO2 ADC2_2/RTCIO12/SDDATA0/ IO4 ADC2_3/RTCIO10/HSPIHD/S HBIAS PICKJ/HS2CLK DATA2/HS2DATA2 DATA3/H2DATA3 DCMD/HS2CMD HS2DATA0 DDATA1/HS2DATA1 备注 下载串口 复位功能 耳机输出 扬声器左声道输出 扬声器右声道输出 耳机输入 使用内部 codec 时必须悬 空 I/O I/O I/O I/O I/O I/O O Copyright © 2017 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved MIC2 控制引脚 第3页共5页 ESP32-A1S Wi-Fi+BT SoC 模组 V1.0 MIC2N I MIC2P I MBIAS O MIC1P I MIC1N I MIC2 输入 MIC1 控制引脚 MIC1 输入 Strapping 管脚 系统启动模式 引脚 默认 正常运行 下载 GPIO0 上拉 悬空 0 GPIO2 下拉 无关项 0 内置 LDO(VDD_SDIO)电压 管脚 默认 3.3V 1.8V MTDI/GPIO12 下拉 0 1 注意：内置的 flash 工作电压是 3.3V，带有内置 flash 的型号芯片上电时需要将 MTDI 下拉或者悬 空 模组原理图 ESP32 AC101 I2S 管脚连接 AC101 ESP32 I2S_SDOUT IO35 I2S_SDIN IO25 I2S_LRCK IO26 I2S_BCLK IO27 I2S_MCLK IO0 ESP32 AC101 I2C 管脚连接 AC101 ESP32 Copyright © 2017 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第4页共5页 ESP32-A1S Wi-Fi+BT SoC 模组 V1.0 SCL IO32 SDA IO33 最小系统图 资料下载 http://wiki.ai-thinker.com/esp32-a1s 联系我们 深圳市安信可科技有限公司 地址：深圳市宝安区西乡固戍华丰智慧创新港 C410 官网：www.ai-thinker.com 电话：0755-29162996 邮箱：support@aithinker.com Copyright © 2017 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第5页共5页
