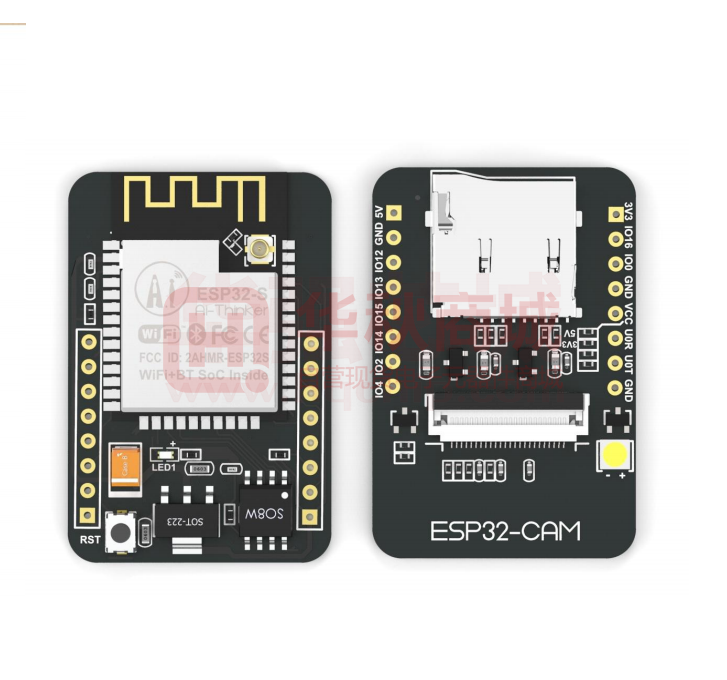

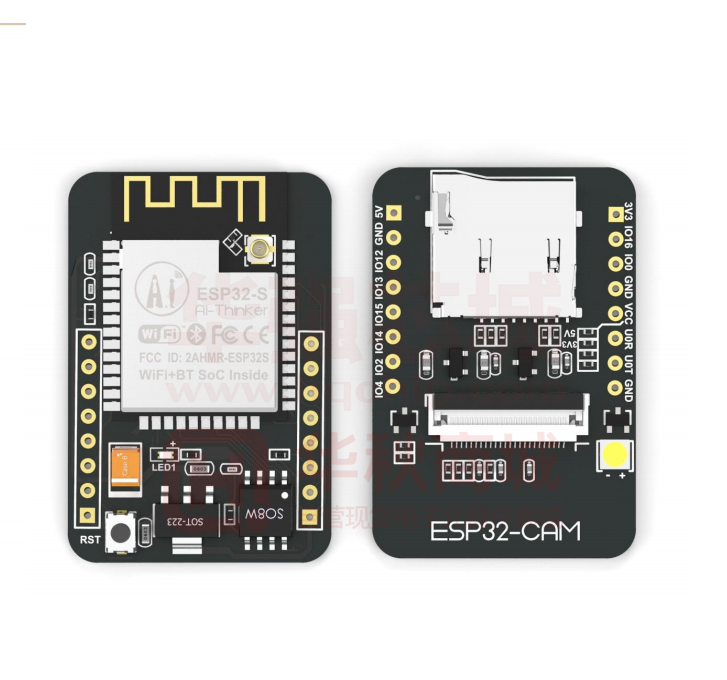

ESP32-CAM

ESP32-CAM Wi-Fi+BT SoC 模组 V1.0 ESP32-CAM 模组 特性 概述 - 体积超小的 802.11b/g/n Wi-Fi + BT/BLE SoC ESP32-CAM 拥有业内极富竞争力的小尺寸摄 模块 像头模组，该模块可以作为最小系统独立工 - 采用低功耗双核 32 位 CPU，可作应用处理器 作，尺寸仅为 27*40.5*4.5mm，深度睡眠电流 - 主频高达 240MHz，运算能力高达 600 DMIPS 最低达到 6mA。 - 内置 520 KB SRAM，外置 4M PSRAM ESP-32CAM 可广泛应用于各种物联网场合， - 支持 UART/SPI/I2C/PWM/ADC/DAC 等接口 适用于家庭智能设备、工业无线控制、无线监 -支持 OV2640 和 OV7670 摄像头，内置闪光灯 控、QR 无线识别，无线定位系统信号以及其 - 支持图片 WiFI 上传 它物联网应用，是物联网应用的理想解决方 -支持 TF 卡 案。 - 支持多种休眠模式。 ESP-32CAM 采用 DIP 封装，直接插上底板即 - 内嵌 Lwip 和 FreeRTOS 可使用，实现产品的快速生产，为客户提供高 - 支持 STA/AP/STA+AP 工作模式 可靠性的连接方式，方便应用于各种物联网硬 - 支持 Smart Config/AirKiss 一键配网 件终端场合。 - 支持串口本地升级和远程固件升级（FOTA） Copyright © 2017 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第1页共4页 ESP32-CAM Wi-Fi+BT SoC 模组 V1.0 产品技术规格 模块型号 ESP32-CAM 封装 DIP-16 尺寸 27*40.5*4.5（±0.2）mm SPI Flash 默认 32Mbit RAM 内部 520KB+外部 4M PSRAM 蓝牙 蓝牙 4.2 BR/EDR 和 BLE 标准 Wi-Fi 802.11 b/g/n/e/i 支持接口 UART、SPI、I2C、PWM 支持 TF 卡 最大支持 4G IO 口 9个 串口速率 默认 115200 bps 图像输出格式 JPEG(仅 OV2640 支持),BMP,GRAYSCALE 频谱范围 2412 ~2484MHz 天线形式 板载 PCB 天线 , 增益 2dBi 发射功率 802.11b: 17±2 dBm (@11Mbps) 802.11g: 14±2 dBm (@54Mbps) 802.11n: 13±2 dBm (@MCS7) 接收灵敏度 CCK, 1 Mbps : -90dBm CCK, 11 Mbps: -85dBm 6 Mbps (1/2 BPSK): -88dBm 54 Mbps (3/4 64-QAM): -70dBm MCS7 (65 Mbps, 72.2 Mbps): -67dBm 关闭闪光灯:180mA@5V 开启闪光灯并且亮度调到最大:310mA@5V 功耗 Deep-sleep:最低功耗可以达到 6mA@5V Moderm-sleep:最低可达到 20mA@5V Light-sleep:最低可达到 6.7mA@5V 安全性 WPA/WPA2/WPA2-Enterprise/WPS 供电范围 5V 工作温度 -20 ℃ ~ 85 ℃ 存储环境 -40 ℃ ~ 90 ℃ , < 90%RH Copyright © 2017 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第2页共4页 ESP32-CAM Wi-Fi+BT SoC 模组 V1.0 10g 重量 ESP32-CAM 模块图片输出格式速率 大小 格 QQVGA QVGA VGA SVGA JPEG 6 7 7 8 BMP 9 9 - - GRAYSCALE 9 8 - - 式 测试环境：摄像头型号：OV2640 XCLK:20MHz,模块通过 WiFi 传输图片到电脑浏览器 管脚定义 CAM ESP32 SD ESP32 D0 PIN5 CLK PIN14 D1 PIN18 CMD PIN15 D2 PIN19 DATA0 PIN2 D3 PIN21 DATA1/闪光灯 PIN4 D4 PIN36 DATA2 PIN12 D5 PIN39 DATA3 PIN13 D6 PIN34 D7 PIN35 XCLK PIN0 PCLK PIN22 VSYNC PIN25 HREF PIN23 SDA PIN26 SCL PIN27 POWER PIN PIN32 Copyright © 2017 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第3页共4页 ESP32-CAM Wi-Fi+BT SoC 模组 V1.0 最小系统图 联系我们 深圳市安信可科技有限公司 地址：深圳市宝安区航城大道与宝安大道交叉口华丰工业园 C2 栋 6 楼 官网：www.ai-thinker.com 电话：0755-29162996 邮箱：support@aithinker.com Copyright © 2017 Shenzhen Ai-Thinker Technology Co., Ltd All Rights Reserved 第4页共4页
