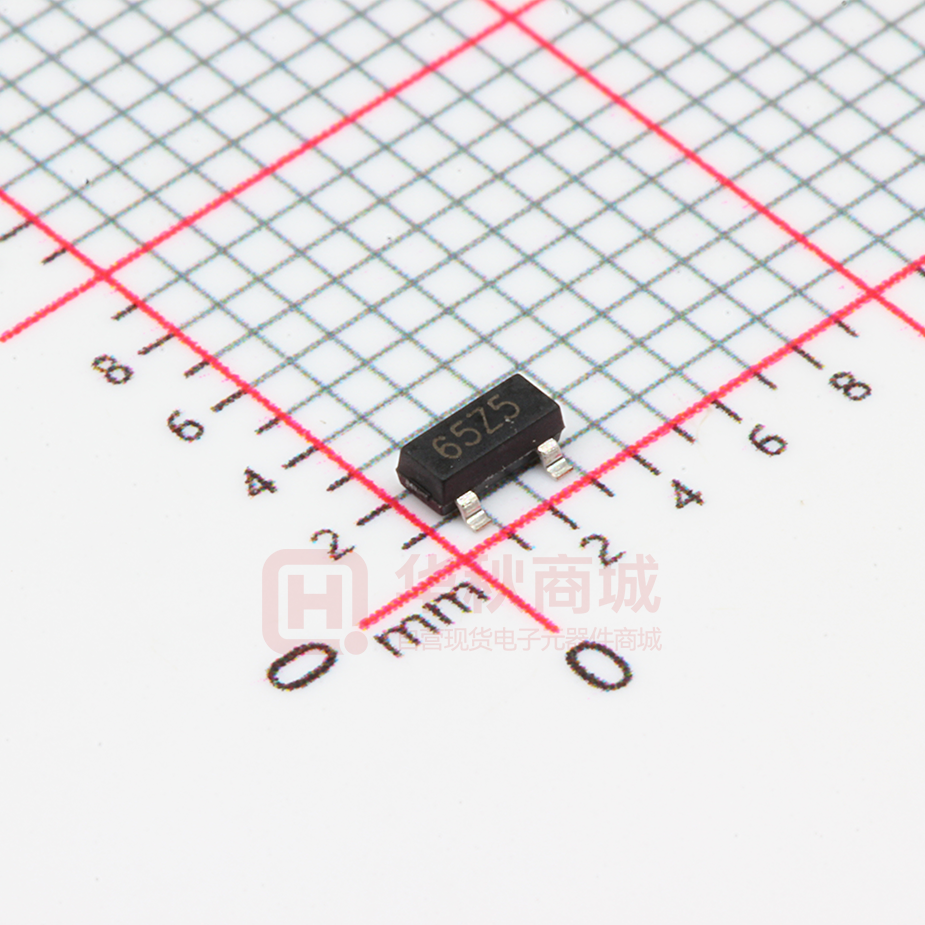

HX6206P302MR (SOT-23)

H X 6206 系列 Ver 2.0 H X 6206 系列 线性稳压器 ■ 产品简介 HX6206 系列是高纹波抑制率、低功耗、低压差，具有过流和短路保护的CMOS降压型电压稳压器。这些 器件具有很低的静态偏置电流（6.0μA Typ.），它们能在输入、输出电压差极小的情况下提供250mA的输出 电流，并且仍能保持良好的调整率。由于输入输出间的电压差很小和静态偏置电流很小，这些器件特别适 用于希望延长电池寿命的电池供电类产品，如计算机、消费类产品和工业设备等。 ■ 产品特点 ● 高精度输出电压：±2.5% ● 输出电压：1.5V～5.0V(步长 0.1V) ● 极低的静态偏置电流(Typ.=6.0μ A) ● 低的温度调整系数 ● 最高输入电压可达 6V ● 带载能力强：当 Vin=4.3V 且 Vout=3.3V 时，Iout=250mA ● 可以作为调整器和参考电压来使用 ● 输入稳定性好：Typ. 0.03%/V ● 封装形式：SOT89-3、SOT23-3 ■ 产品用途 ● ● ● 电池供电系统 无绳电话设备 无线控制系统 ● 便携/手掌式计算机 ● ● ● ● 便携式消费类设备 便携式仪器 汽车电子设备 电压基准源 ■ 封装形式和管脚定义功能 管脚序号 M3 封装 P 封装 P1 封装 管脚 定义 形式 形式 形式 SOT23-3 SOT89-3 SOT89-3 1 1 2 VSS 2 3 1 VOUT 3 2 3 VIN 功能说明 芯片接地端 芯片输出端 启动输入端 1 H X 6206 系列 Ver 2.0 ■ 型号选择 名称 型号 HX6206 XXX 最高输入电压(V) 输出电压(V) 8 1.5，1.8，2.5， 2.7，3.0，3.3， 3.6，4.4，5.0 HX6206Pxx 容差 封装形式 +3% TO92 SOT89-3 SOT23-3 型号选择说明：XXX—第 1 个“X”封装形式，P、M3、P1；第 2 个“XX”输出电压值。 如： HX6206P30，就是 3.0V 输出电压，SOT89-3 封装。 ■ 功能框图 Vou t Vi n Vre f C u r re n t Lim i t Vs s ■ 极限参数 项目 符号 参数 极限值 单位 Vin 输入电压 7 V Vout 输出电压 Vss-0.3 ~Vout+0.3 V 电流 Iout 输出电流 500 mA 功耗 PD 电压 温度 SOT23 SOT89-3 最大允许功耗 300 500 mW Tw 工作温度 -25～+80 ℃ Tc 存储温度 -40～+125 ℃ Th 焊接温度 260 ℃,10s 2 H X 6206 系列 Ver 2.0 ■ 电学特性 O (Cin=Cout=10uF,Ta=25 C除特别指定) 特性 符号 输出电压 VOUT(E) 最大输出电流 IOUT (max) 跌落压差 条件 IOUT=1mA，VIN= VOUT(T)+1V VIN=VOUT(T)+1V Vdrop IOUT =50mA 最小值 典型值 最大值 单位 VOUT(T) *0.98 VOUT(T) VOUT(T)* 1.02 V 100 mA 1.5V≤VOUT(T)≤2.5V 200 280 2.6V≤VOUT(T)≤3.3V 160 240 3.4V≤VOUT(T)≤5.5V 120 200 mV VIN= VOUT(T)+1V 7 μ A VIN= VOUT(T)+1V，1mA≤IOUT≤80mA 20 mV ∆VOUT/(∆VIN •VOUT) IOUT =1mA， VOUT(T)+0.5V ≤VIN≤5.5V 0.1 输出电压 温度系数 ∆VOUT/(∆Ta •VOUT) VIN= VOUT(T)+1V，IOUT=10mA -40℃≤Ta≤85℃ ±100 输入电压 VIN 纹波抑制比 PSRR VIN= [VOUT(T)+1]V +1Vp-pAC IOUT =10mA,f=1kHz 40 dB 短路电流 Ishort VIN= VOUT(T)+1.5V ，VOUT=Vss 30 mA 过流保护电流 Ilimt VIN= VOUT(T)+1.5V 380 mA 静态电流 ISS 负载稳定度 ∆VOUT 输入稳定度 1.8 -- 0.2 %/V ppm/℃ 8.0 V 注 ： 1、 VOUT (T)：规定的输出电压。 2、VOUT (E) ：有效输出电压 ( 即当 IOUT 保持一定数值，VIN = (VOUT (T)+1.0V)时的输出电压)。 3、IOUT (max)：VIN=VOUT(T)+1V，缓慢增加输出电流，当输出电压≤VOUT(E)*95%时的电流值。 4、Vdrop= VIN1 –VOUT (E)s ：VIN1=逐渐减小输入电压， 当输出电压降为 VOUT (E)1 的 98%时的输入电压。 VOUT (E)s= VOUT (E)*98% VOUT (E)1=当 VIN= VOUT(T)+1V ，Iout=某一数值时的输出电压值。 ■ 测试电路 V IN + A VOUT VSS + V IN VOUT OPEN VSS V V CL 1 0u F CL 1 0u F 图1 A 图2 3 SC6206 系列 Ver 2.0 ■ 应用电路 1、基本电路 Vin VIN + C1 1 uF Vo ut H X 6206 VOUT + C2 1 uF GND COMMON COMMON Sin g le Point GND 2、大输出电流正电压型电压调整器 Tr1 Vin VIN R1 + C1 1 uF Vo ut H X 6206 VOUT + C2 1 uF GND COMMON COMMON Sin g le Point GND 3、提高输出电压值电路（1） Vin VIN + C1 1 uF Vo ut 6206 H H X X 6206 VOUT + GND C2 1 uF R1 Vx x Is s R2 COMMON Sin g le Point GND COMMON Vout=Vxx(1+R2/R1)+IssR2 4 H X 6206 系列 Ver 2.0 4、提高输出电压电路（2） Vo ut Vin VIN + VOUT H X 6206 C1 1 uF + C2 1 uF GND R1 Vx x Is s D1 COMMON COMMON Sin g le Point GND Vout=Vxx+VD1 5、恒流调整器 Vo ut Vin VIN H X 6206 + C1 1 uF + GND C2 1 uF R1 Vx x Is s Io u t RL COMMON Sin g le Point GND Iout=Vxx/RA+Iss 6、双输出 IC1 Vin VIN H X 6206 Vo ut VOUT + GND C3 1 0u F IC2 Vin + C1 1 0u F Vo ut H X 6206 + C2 1 0u F VOUT R1 GND COMMON COMMON 5 H X 6206 系列 Ver 2.0 ■ 特性曲线图 1、输出电压--输出电流（负载电流增加时） 2、输出电压和输入电压 3、Dropout 电压和输出电流 4、Dropout 电压和输出电压 5、输出电压和温度 6、纹波抑制 7、瞬态响应 输入过渡响应特性 负载过渡输入响应特性 6 H X 6206 系列 Ver 2.0 ■ 封装信息 7 H X 6206 系列 Ver 2.0 8
