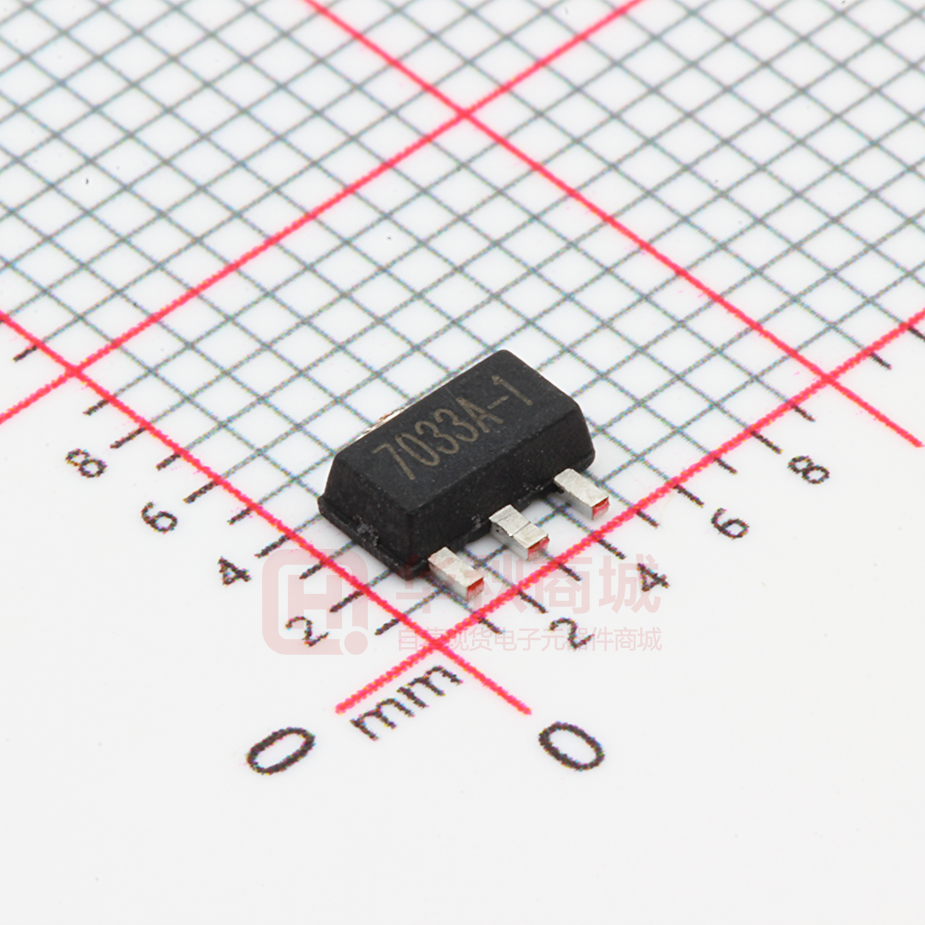

HX7033A (SOT-89)

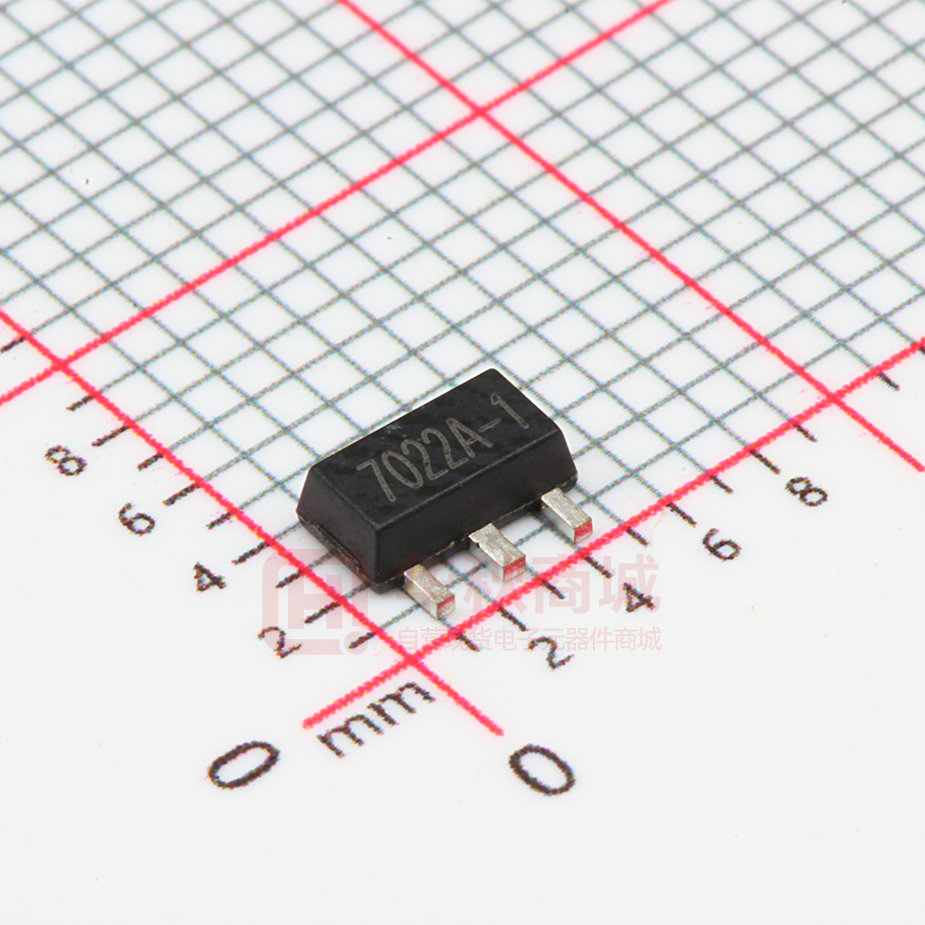

HX 70XX 系列 Ver 2.1 HX70XX 系列 低电压检测器 ■ 产品简介 HX70XX 系列是一款采用 CMOS 技术实现的三端口低电压检测器。该系列检测器能检测 2.2V~7V 的固定 电压，检测器由 4 部分组成，高精度低功耗的标准电压源、比较器、滞后电路、输出驱动。CMOS 技术确 保了低功耗，尽管检测器主要是设计成固定电压的检测，但通过外围元件也能检测用户所指定的阀值电压 （仅限 NMOS 开漏类型） 。 ■ 产品特点 ● ● ● 低功耗，典型值：2.0uA 宽工作电压范围：1.5V～12V 低温漂检测电压：典型值±50pp m/℃ ● 内置滞后特性 ● 高精度电压值检测：±3％ ● 小体积封装： SOT89-3、TO92、SOT23-3 ● ● 非易失性 RAM 信号存储保护器 电池存储备份 ■ 产品用途 ● 电池检测器，电平选择器 ● 掉电检测器 ● 微机复位 ■ 封装形式和管脚定义功能 管脚序号 TO92 1 SOT89-3 1 SOT23-3 1 2 2 3 3 管脚定义 功能说明 OUT 芯片输出端 3 VDD 芯片输入端 2 GND 芯片接地端 ■ 功能框图 ■ 内置滞后特性 VDD Vou t Vref GND 1 HX 70XX 系列 Ver 2.1 ■ 应用电路 H X 7 0XX OUT VD D GN D 1 2 3 Vout VCC Rl e d Rp ■ 极限参数 项目 电压 功耗 温度 符号 说明 极限值 单位 VDD 输入电压 15 V Vout 输出电压 GND-0.3～ VDD+0.3 V PD 最大功耗 250 mW Tw 工作温度范围 -40—85 Tc 存储温度范围 -50—125 Th 焊接温度 260 ℃ ℃,10s ■ 电学特性 Ta=25℃ HX7020 符号 测试条件 参数 VDD 条件 最小 典型 最大 单位 VDET 检测电压 － － 1.940 2.000 2.060 V VHYS 迟滞电压 － － 0.02VDET 0.05VDET 0.1VDET V IDD 静态电流 8V No Load － 2 4 uA VDD 工作电压 － － 1.5 － 12 V IOL 输出电流 2V VOUT=0.2V 0.5 1 － ma Δ VDET/ Δ Ta 温度系数 － 0℃≤Ta≤70℃ － ±0.9 － mV/℃ 2 HX 70XX 系列 Ver 2.1 Ta=25℃ HX7022 符号 测试条件 参数 VDD 条件 最小 典型 最大 单位 VDET 检测电压 － － 2.134 2.200 2.266 V VHYS 迟滞电压 － － 0.02VDET 0.05VDET 0.1VDET V IDD 静态电流 8V No Load － 2 4 uA VDD 工作电压 － － 1.5 － 12 V IOL 输出电流 2V VOUT=0.2V 0.5 1 － ma Δ VDET/ Δ Ta 温度系数 － 0℃≤Ta≤70℃ － ±0.9 － mV/℃ 最小 典型 最大 单位 Ta=25℃ HX7024 符号 测试条件 参数 VDD 条件 VDET 检测电压 － － 2.328 2.400 2.472 V VHYS 迟滞电压 － － 0.02VDET 0.05VDET 0.1VDET V IDD 静态电流 8V No Load － 2 4 uA VDD 工作电压 － － 1.5 － 12 V IOL 输出电流 2V VOUT=0.2V 0.5 1 － ma Δ VDET/ Δ Ta 温度系数 － 0℃≤Ta≤70℃ － ±0.9 － mV/℃ 最小 典型 最大 单位 Ta=25℃ HX7027 符号 测试条件 参数 VDD 条件 VDET 检测电压 － － 2.619 2.700 2.781 V VHYS 迟滞电压 － － 0.02VDET 0.05VDET 0.1VDET V IDD 静态电流 8V No Load － 2 4 uA VDD 工作电压 － － 1.5 － 12 V IOL 输出电流 2V VOUT=0.2V 0.5 1 － ma Δ VDET/ Δ Ta 温度系数 － 0℃≤Ta≤70℃ － ±0.9 － mV/℃ 3 HX 70XX 系列 Ver 2.1 Ta=25℃ HX7030 符号 测试条件 参数 VDD 条件 最小 典型 最大 单位 VDET 检测电压 － － 2.910 3.000 3.090 V VHYS 迟滞电压 － － 0.02VDET 0.05VDET 0.1VDET V IDD 静态电流 8V No Load － 2 4 uA VDD 工作电压 － － 1.5 － 12 V IOL 输出电流 2V VOUT=0.2V 0.5 1 － ma Δ VDET/ Δ Ta 温度系数 － 0℃≤Ta≤70℃ － ±0.9 － mV/℃ 最小 典型 最大 单位 HX7033 符号 Ta=25℃ 测试条件 参数 VDD 条件 VDET 检测电压 － － 3.201 3.300 3.399 V VHYS 迟滞电压 － － 0.02VDET 0.05VDET 0.1VDET V IDD 静态电流 8V No Load － 2 4 uA VDD 工作电压 － － 1.5 － 12 V IOL 输出电流 2V VOUT=0.2V 0.5 1 － ma Δ VDET/ Δ Ta 温度系数 － 0℃≤Ta≤70℃ － ±0.9 － mV/℃ 最小 典型 最大 单位 HX7036 符号 Ta=25℃ 测试条件 参数 VDD 条件 VDET 检测电压 － － 3.492 3.600 3.708 V VHYS 迟滞电压 － － 0.02VDET 0.05VDET 0.1VDET V IDD 静态电流 8V No Load － 2 4 uA VDD 工作电压 － － 1.5 － 12 V IOL 输出电流 2V VOUT=0.2V 0.5 1 － ma Δ VDET/ Δ Ta 温度系数 － 0℃≤Ta≤70℃ － ±0.9 － mV/℃ 4 HX 70XX 系列 Ver 2.1 HX7039 符号 Ta=25 ℃ 测试条件 参数 VDD 条件 最小 典型 最大 单位 VDET 检测电压 － － 3.783 3.900 4.017 V VHYS 迟滞电压 － － 0.02VDET 0.05VDET 0.1VDET V IDD 静态电流 8V No Load － 2 4 uA VDD 工作电压 － － 1.5 － 12 V IOL 输出电流 2V VOUT=0.2V 0.5 1 － ma Δ VDET/ Δ Ta 温度系数 － 0℃≤Ta≤70℃ － ±0.9 － mV/℃ 最小 典型 最大 单位 HX7044 符号 Ta=25℃ 测试条件 参数 VDD 条件 VDET 检测电压 － － 4.268 4.400 4.532 V VHYS 迟滞电压 － － 0.02VDET 0.05VDET 0.1VDET V IDD 静态电流 8V No Load － 2 4 uA VDD 工作电压 － － 1.5 － 12 V IOL 输出电流 2V VOUT=0.2V 0.5 1 － ma Δ VDET/ Δ Ta 温度系数 － 0℃≤Ta≤70℃ － ±0.9 － mV/℃ 最小 典型 最大 单位 HX7050 符号 Ta=25℃ 测试条件 参数 VDD 条件 VDET 检测电压 － － 4.850 5.000 5.150 V VHYS 迟滞电压 － － 0.02VDET 0.05VDET 0.1VDET V IDD 静态电流 8V No Load － 2 4 uA VDD 工作电压 － － 1.5 － 12 V IOL 输出电流 2V VOUT=0.2V 0.5 1 － ma Δ VDET/ Δ Ta 温度系数 － 0℃≤Ta≤70℃ － ±0.9 － mV/℃ 5 HX 70XX 系列 Ver 2.1 ■ 封装信息 6 HX 70XX 系列 Ver 2.1 7 HX 70XX 系列 Ver 2.1 8
