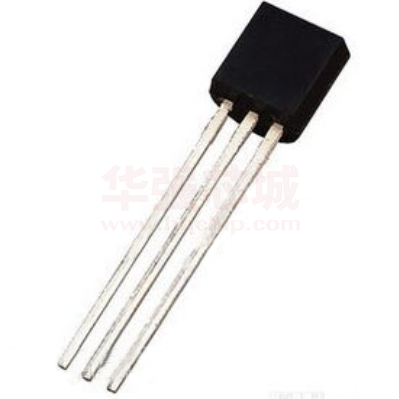

HX7533 (TO-92)

HX75XX 系列 Ver 2.00 HX75XX系列 LDO 线性稳压器 ■ 产品简介 HX75XX系列是采用 CMOS 工艺制造，低功耗的高压稳压器，最高输入电压可达 18V，输出电压范围为 2.0V～5.0V。它具有高精度的输出电压、极低的供电电流、极低的跌落电压等特点。 ■ 产品特点 ● ● ● ● 低功耗：≤3μA 低跌落电压：典型值 0.1V 低温漂：典型值 50 ppm/℃ 高的输入电压：最高可达 18V ● ● 高精度的输出电压：容差为+3% 封装形式：TO-92、SOT89-3、SOT23-3 ■ 产品用途 ● ● 电池等电源的供电设备 音频/视频设备 ● ● 各种通信设备 安防监控设备 ■ 封装形式和管脚功能定义 TO-92 1 2 3 管脚序号 SOT89-3 SOT23-3 1 1 2 3 3 2 管脚 定义 GND VIN VOUT 功能说明 芯片接地端 启动输入端 芯片输出端 ■ 型号选择 名称 HX75XX 型号 最高输入 电压(V) 输出电压 (V) HX7530 18 3.0 HX7533 18 3.3 HX7536 HX7544 18 3.6 18 4.4 HX7550 18 5.0 容差 封装形式 +3% +3% +3% +3% +3% TO92 SOT89-3 SOT23-3 (1/9) HX75XX 系列 Ver 2.00 ■ 原理框图 Vin Vout Vref GND ■ 极限参数 项目 符号 参数 极限值 单位 电压 VIN 最大输入电压 20 V 功耗 PD 功耗 200 mW Tw 工作温度 -25～70 ℃ Tc 存储温度 -50～125 ℃ Th 焊接温度 260 ℃,10s 温度 ■ 电学特性 ◆HX7530 ( TOPT=25℃) 符号 参数 测试条件 VIN＝5V，IOUT＝1mA 最小值 2.91 典型值 3 最大值 3.09 单位 V VOUT 输出电压 IOUT 输出电流 VIN＝5V 60 100 mA △VOUT 负载调节 VIN＝5V，1mA≤IOUT ≤50mA － 60 － 150 VDIF 跌落电压 IOUT＝1mA － 100 － mV ISS 静态电流 VIN＝5V，空载 － 2 3 µA ΔVOUT /(ΔVIN * VOUT) Line Regulation 4V≤VIN≤18V，IOUT＝1mA － 0.2 VIN 输入电压 － － － 18 ％/V V － mV/℃ ΔVOUT /ΔTa 温度系数 VIN＝5V，IOUT＝10mA， 0℃≤Ta≤70℃ － － +0.45 mV (2/9) HX75XX 系列 Ver 2.00 ◆HX7533 ( TOPT=25℃) 符号 参数 测试条件 VIN＝5V，IOUT＝1mA 最小值 3.201 典型值 3.3 最大值 3.399 单位 V VOUT 输出电压 IOUT 输出电流 VIN＝5.5V 60 100 － mA △VOUT 负载调节 VIN＝5.5V，1mA≤IOUT≤50mA － 60 150 mV VDIF 跌落电压 IOUT＝1mA － 100 mV ISS 静态电流 VIN＝5.5V，空载 － 2 － 3 ΔVOUT /(ΔVIN * VOUT) Line Regulation 4.5V≤VIN≤18V，IOUT＝1mA － 0.2 VIN 输入电压 － － － 18 ％/V V 温度系数 VIN＝5.5V，IOUT＝10mA， － +0.5 － mV/℃ 典型值 3.6 最大值 3.708 单位 V mA ΔVOUT /ΔTa ◆HX7536 － µA 0℃≤Ta≤70℃ ( TOPT=25℃) 符号 参数 测试条件 VOUT 输出电压 VIN＝5V，IOUT＝1mA 最小值 3.492 IOUT 输出电流 VIN＝5.6V 60 100 △VOUT 负载调节 VIN＝5.6V，1mA≤IOUT≤30mA － 60 － 150 VDIF 跌落电压 IOUT＝1mA － 100 － mV ISS 静态电流 VIN＝5.6V，空载 － 2 3 µA ΔVOUT /(ΔVIN * VOUT) Line Regulation 4.6V≤VIN≤18V，IOUT＝1mA － 0.2 － ％/V VIN 输入电压 － － － 18 V ΔVOUT /ΔTa 温度系数 － +0.6 － mV/℃ ◆ HX7544 VIN＝5.6V，IOUT＝10mA， 0℃≤Ta≤70℃ mV ( TOPT=25℃) 符号 参数 测试条件 最小值 典型值 最大值 单位 VOUT 输出电压 VIN＝6V，IOUT＝1mA 4.268 4.4 4.532 V IOUT 输出电流 VIN＝6.4V 60 100 mA △VOUT 负载调节 VIN＝6.4V，1mA≤IOUT≤30mA － 60 － 150 VDIF 跌落电压 IOUT＝1mA － 100 mV ISS 静态电流 VIN＝6.4V，空载 － 2 － 3 ΔVOUT /(ΔVIN * VOUT) Line Regulation 5.4V≤VIN≤18V，IOUT＝1mA － 0.2 － ％/V VIN 输入电压 － － － 18 V 温度系数 VIN＝6.4V，IOUT＝10mA， － +0.7 － mV/℃ ΔVOUT /ΔTa mV µA 0℃≤Ta≤70℃ (3/9) HX75XX 系列 Ver 2.00 ◆HX7550 ( TOPT=25℃) 符号 参数 测试条件 VIN＝7V，IOUT＝1mA 最小值 4.85 典型值 5 最大值 5.15 单位 V VOUT 输出电压 IOUT 输出电流 VIN＝7V 60 100 － mA △VOUT 负载调节 VIN＝7V，1mA≤IOUT≤30mA － 60 150 mV VDIF 跌落电压 IOUT＝1mA － 100 mV ISS 静态电流 VIN＝7V，空载 － 2 － 3 ΔVOUT /(ΔVIN * VOUT) Line Regulation 6V≤VIN≤18V，IOUT＝1mA － 0.2 VIN 输入电压 － － － 18 ％/V V 温度系数 VIN＝7V，IOUT＝10mA， － － mV/℃ ΔVOUT /ΔTa － +0.75 µA 0℃≤Ta≤70℃ ■ 应用电路 1、基本电路 HX75XX GND VIN Vout 1 2 3 Vin Vout C1 10uF C2 10uF 2、 高输出电流稳压电路 (4/9) HX75XX 系列 Ver 2.00 3、 短路保护电路 4、 提高输出电压电路(1) VOUT＝Vxx（1＋R2/R1）＋Iss*R2 5、 提高输出电压电路(2) VOUT＝Vxx＋VD1 (5/9) HX75XX 系列 Ver 2.00 6、 电流调节电路 IOUT = VXX/RX + ISS 7、 双端输出电路 注示： “××”代表输出电压 (6/9) HX75XX 系列 Ver 2.00 ■ 封装信息 (7/9) HX75XX 系列 Ver 2.00 (8/9) HX75XX 系列 Ver 2.00 (9/9)
