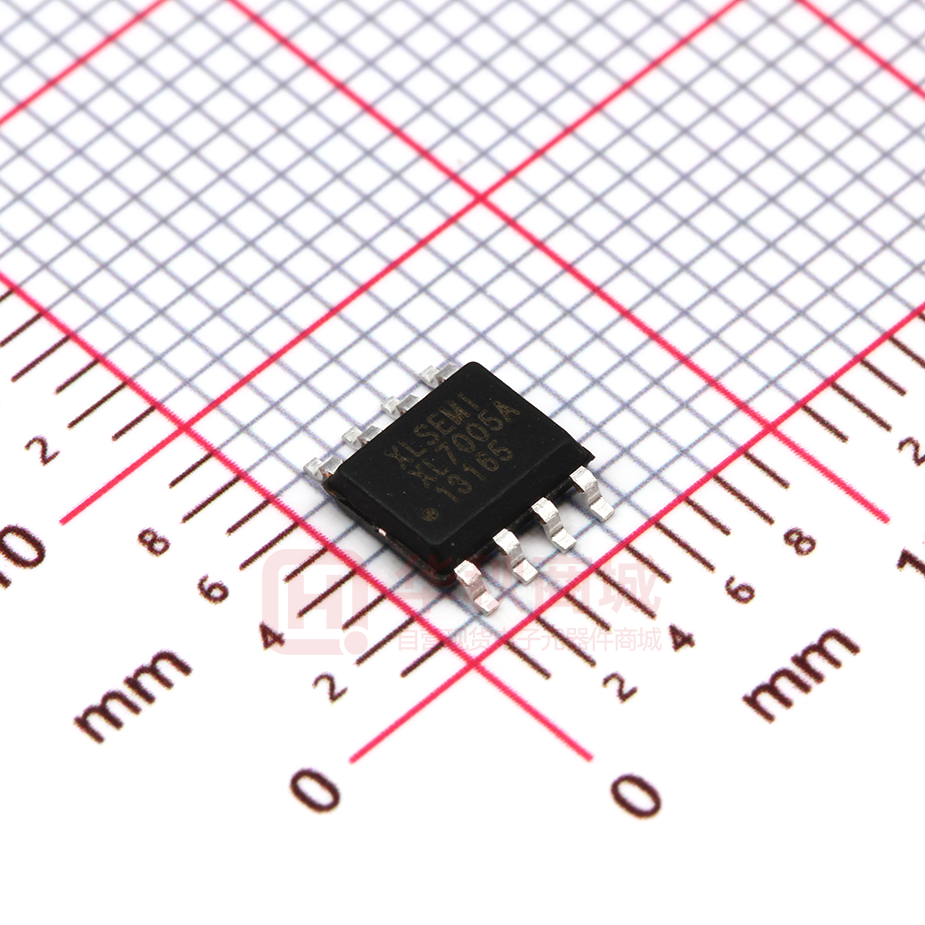

XL7005A

XL7005A

  • 厂商:

    XLSEMI(芯龙)

  • 封装:

    SOP8_150MIL_EP

  • 描述:

    0.4A 150KHz 80V降压型DC-DC转换器

  • 数据手册
  • 价格&库存
XL7005A 数据手册
XLSEMI Datasheet 0.4A 150KHz 80V降压型DC-DC转换器 XL7005A 特点 描述  5V到80V宽输入电压范围  输出电压从1.25V到20V可调 DC-DC转换器,固定150KHz开关频率,可  最大占空比100% 提供最高0.4A输出电流能力,低纹波,出色  最小压降1V 的线性调整率与负载调整率。XL7005A内  固定150KHz开关频率 置固定频率振荡器与频率补偿电路,简化了  最大0.4A开关电流 电路设计。  推荐输出功率小于5W  内置高压功率三极管 之间线性变化。内置输出过电流保护功能,  效率高达85% 当 输 出 短 路 时 , 开 关 频 率 从 150KHz 降 至  出色的线性与负载调整率 45KHz。内部补偿模块可以减少外围元器件  EN脚TTL关机功能 数量。  内置过热关断护功能  内置限流功能  内置输出短路保护功能  SOP8-EP封装 XL7005A 是 一 款 高 效 、 高 压 降 压 型 PWM控制环路可以调节占空比从0~100% 应用  电动车控制器供电  通信 图 1. XL7005A 封装 Rev 1.2 www.xlsemi.com 1 XLSEMI Datasheet 0.4A 150KHz 80V降压型DC-DC转换器 XL7005A 引脚配置 VIN 1 SW 2 8 GND 7 GND 背部焊盘为 GND XL7005A FB 3 6 GND EN 4 5 GND 图 2. XL7005A 引脚配置 表 1.引脚说明 引脚号 引脚名 1 VIN 2 SW 3 FB 4 5~8 EN GND 描述 电源输入引脚,支持 DC5V~80V 范围电压输入,需要在 VIN 与 GND 之间并联电解电容以消除噪声。 功率开关输出引脚,SW 是输出功率的开关节点。 反馈引脚,通过外部电阻分压网络,检测输出电压进行调 整。参考电压为 1.25V。 使能引脚,低电平工作,高电平关机,悬空时为低电平。 接地引脚。 Rev 1.2 www.xlsemi.com 2 XLSEMI Datasheet 0.4A 150KHz 80V降压型DC-DC转换器 XL7005A 方框图 图 3. XL7005A 方框图 典型应用 VIN 1 2 L1 100uH/0.5A SW XL7005A VIN 20V~80V CIN 33uF/100V 4 EN R2 30K 1% D1 S210 FB 3 5~8 GND R1 2.7K 1% CFF 33nF COUT 100uF/35V VOUT=1.25*(1+R2/R1) INPUT 20V~80V OUTPUT 15V/0~0.2A VOUT=1.25*(1+R2/R1) 图 4. XL7005A 系统参数测量电路 Rev 1.2 www.xlsemi.com 3 XLSEMI Datasheet 0.4A 150KHz 80V降压型DC-DC转换器 XL7005A 订购信息 产品型号 打印名称 封装方式 包装类型 XL7005A XL7005A SOP8-EP 2500 只每卷 绝对最大额定值(注 1) 参数 符号 值 单位 输入电压 Vin -0.3 to 85 V 反馈引脚电压 VFB -0.3 to 5 V 使能引脚电压 VEN -0.3 to Vin V VOutput -0.3 to Vin V PD 内部限制 mW RJA 60 ºC/W 最大结温 TJ -40到150 ºC 操作结温 TJ -40到125 ºC 贮存温度范围 TSTG -65到150 ºC 引脚温度(焊接10秒) TLEAD 260 ºC >3000 V 输出开关引脚电压 功耗 热阻 (SOP8-EP) (结到环境,无外部散热片) ESD (人体模型) Note1: 超过绝对最大额定值可能导致芯片永久性损坏,在上述或者其他未标明的条件下只 做功能操作,在绝对最大额定值条件下长时间工作可能会影响芯片的寿命。 Rev 1.2 www.xlsemi.com 4 XLSEMI Datasheet 0.4A 150KHz 80V降压型DC-DC转换器 XL7005A XL7005A 电气特性 Ta = 25℃;除非特别说明。 符号 参数 条件 最小值 典型值 最大值 单位 1.225 1.25 1.275 V - 86 - % - 81 - % - 75 - % 图 4 的系统参数测量电路 VFB 反馈电压 ŋ 效率 ŋ 效率 ŋ 效率 Vin =20V 到 80V, Vout=15V Iload=0.1A 到 0.2A Vin=36V ,Vout=15V Iout=0.2A Vin=48V ,Vout=15V Iout=0.2A Vin=60V ,Vout=15V Iout=0.2A 电气特性(直流参数) Vin = 48V,GND=0V,Vin与GND之间并联33uF/100V电容;Iout=200mA,Ta = 25℃;其 他任意,除非特别说明。 参数 符号 条件 最小值 典型值 最大值 单位 80 V 输入电压 Vin 待机电流 ISTBY VEN=2V 85 200 uA Iq VEN=0V, VFB=Vin 2.5 5 mA 150 180 KHz 静态电源电流 振荡频率 5 Fosc 开关电流限值 IL EN 脚阀值电压 VEN 120 VFB=0 0.5 高(关) 1.6 低(开) 0.8 A V EN 脚 输 入 漏 电 IH VEN=2.5V (关) 6 20 uA 流 IL VEN=0.5V (开) 1 10 uA VCE VFB=0V Iout=0.4A 0.87 V DMAX VFB=0V 100 % 饱和压降 最大占空比 Rev 1.2 www.xlsemi.com 5 XLSEMI Datasheet 0.4A 150KHz 80V降压型DC-DC转换器 XL7005A 系统典型应用 (推荐输出电流安全工作范围) Recommend output current safe work range Recommend output current safe work range 0.50 0.40 VOUT=5V 0.45 VOUT=12V 0.35 Output current(A) Output current(A) 0.40 0.35 0.30 0.25 0.30 0.25 0.20 0.20 0.15 0.15 0.10 0.10 8 16 20 24 12 16 20 24 28 32 36 40 44 48 52 56 60 64 68 72 76 80 Input voltage(V) 28 32 36 40 44 48 52 56 60 64 68 72 76 80 Input voltage(V) 图 5.最大输出电流(VOUT=5V) 图 6.最大输出电流(VOUT=12V) Recommend output current safe work range 0.30 VOUT=15V Output current(A) 0.25 0.20 0.15 0.10 16 20 24 28 32 36 40 44 48 52 56 60 64 68 72 76 80 Input voltage(V) 图 7.最大输出电流(VOUT=15V) Rev 1.2 www.xlsemi.com 6 XLSEMI Datasheet 0.4A 150KHz 80V降压型DC-DC转换器 XL7005A 系统典型应用 (VOUT=15V/0.2A) VIN 1 2 L1 100uH/0.5A SW XL7005A CIN 33uF/100V VIN 20V~72V R2 30K 1% D1 S210 FB 3 5~8 GND 4 EN R1 2.7K 1% CFF 33nF COUT 100uF/35V VOUT=1.25*(1+R2/R1) INPUT 20V~80V OUTPUT 15V/0~0.2A VOUT=1.25*(1+R2/R1) 图 8. XL7005A 系统参数测量电路 (VIN=20V~80V, VOUT=15V/0.2A) Efficiency VS Output current 90 85 80 75 70 Efficiency(%) 65 60 55 50 VIN=24V,VOUT=15V,IOUT=0.1~0.2A VIN=36V,VOUT=15V,IOUT=0.1~0.2A VIN=48V,VOUT=15V,IOUT=0.1~0.2A VIN=60V,VOUT=15V,IOUT=0.1~0.2A VIN=72V,VOUT=15V,IOUT=0.1~0.2A 45 40 35 30 25 20 0.10 0.12 0.14 0.16 0.18 0.20 Ouput current(A) 图 9. XL7005A 系统效率曲线 Rev 1.2 www.xlsemi.com 7 XLSEMI Datasheet 0.4A 150KHz 80V降压型DC-DC转换器 XL7005A 系统典型应用(VOUT=5V/0.4A) VIN 1 2 L1 100uH/1A SW XL7005A CIN 33uF/100V VIN 8V~80V R2 10K 1% D1 S210 FB 3 5~8 GND 4 EN CFF 33nF COUT 100uF/10V R1 3.3K 1% INPUT 8V~80V OUTPUT 5V/0~0.4A VOUT=1.25*(1+R2/R1) 图 10. XL7005A 系统参数测量电路(VIN=8V~80V, VOUT=5V/0.4A) Efficiency VS Output current 90 85 80 75 70 Efficiency(%) 65 60 55 50 VIN=12V,VOUT=5V,IOUT=0.1A~0.3A VIN=24V,VOUT=5V,IOUT=0.1A~0.3A VIN=36V,VOUT=5V,IOUT=0.1A~0.4A VIN=48V,VOUT=5V,IOUT=0.1A~0.4A VIN=60V,VOUT=5V,IOUT=0.1A~0.4A VIN=72V,VOUT=5V,IOUT=0.1A~0.3A 45 40 35 30 25 20 0.10 0.15 0.20 0.25 0.30 0.35 0.40 Output current(A) 图 11. XL7005A 系统效率曲线 Rev 1.2 www.xlsemi.com 8 XLSEMI Datasheet 0.4A 150KHz 80V降压型DC-DC转换器 XL7005A 物理尺寸 SOP8-EP Rev 1.2 www.xlsemi.com 9 XLSEMI Datasheet 0.4A 150KHz 80V降压型DC-DC转换器 XL7005A 重要申明 XLSEMI 保留在任何时间、在没有任何通报的前提下,对所提供的产品和服务进行更 正、修改、增强的权利。XLSEMI 不对 XLSEMI 产品以外的任何电路使用负责,也不提供 其专利权许可。 XLSEMI 对客户应用帮助或产品设计不承担任何责任。客户应对其使用 XLSEMI 的产 品和应用自行负责。为尽量减小与客户产品和应用相关的风险,客户应提供充分的设计与 操作安全措施。 XLSEMI 保证其所销售的产品性能符合 XLSEMI 标准保修的适用规范,仅在 XLSEMI 保证的范围内,且 XLSEMI 认为有必要时才会使用测试或者其他质量控制技术。除非政府 做出了硬性规定,否则没有必要对每种产品的所有参数进行测试。 对于 XLSEMI 的产品手册或数据表,仅在没有对内容进行任何篡改且带有相关授权、 条件、限制和声明的情况下才允许进行复制。在复制信息的过程中对内容的篡改属于非法 的、欺诈性商业行为。XLSEMI 对此类篡改过的文件不承担任何责任。 有关最新的产品信息,请访问 www.xlsemi.com。 Rev 1.2 www.xlsemi.com 10
