Plastic-Encapsulate Mosfets
FEATURES
HOA2307
Lower on-resistance
P-Channel MOSFET
Reliable and Rugged
Absolute Maximum Ratings (TA=25oC, unless otherwise noted)
Parameter
Symbol
Ratings
Unit
Drain-Source Voltage
VDS
-30
V
Gate-source Voltage
VGS
20
V
1.Gate
2.Source
3.Drain
Drain Current (Continuous)
a
o
Total Power Dissipation @TA=25 C
b
Operating Junction and Storage Temperature Range
Thermal Resistance Junction to Ambient (PCB mounted)
ID
-2.7
A
PD
1.1
W
Tj, Tstg
-55 to +150
°C
RθJA
114
°C/W

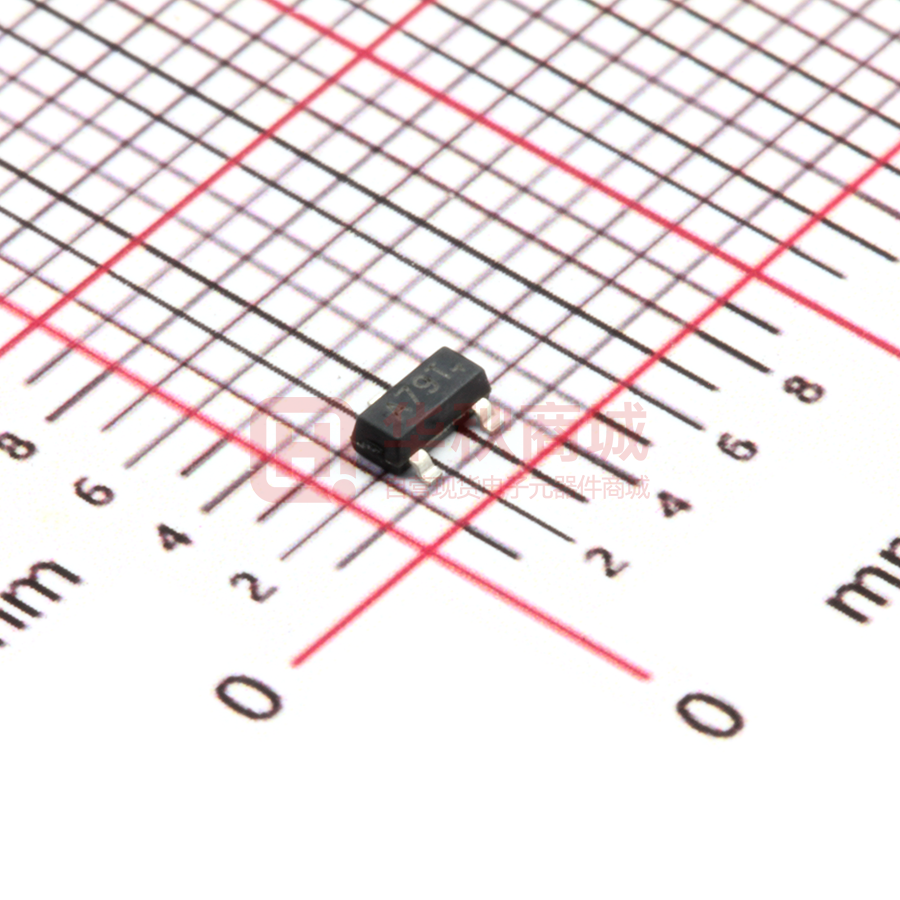

SOT-23
Electrical Characteristics (TA=25°C, unless otherwise noted)
Parameter
Symbol
Test Condition
Min
Typ
Max
Unit
Static
Drain-Source Breakdown Voltage
V (BR)DSS
VGS = 0V, ID =-250µA
-30
VGS(th)
VDS =VGS, ID =-250µA
-1
Gate-Source Leakage
IGSS
VDS =0V, VGS =±20V
±100
Zero Gate Voltage Drain Current
IDSS
VDS =-30V, VGS =0V
-1
VDS =-30V, VGS =0V, TJ=55℃
-10
Gate-Source Threshold Voltage
Drain-Source On-State Resistancec
Forward Transconductancec
RDS(on)
gfs
-3
VGS =-4.5V, ID =-2.5A
0.110
0.138
VGS =-10V, ID =-3.5A
0.073
0.088
VDS =-10V, ID =-3.5A
7
V
nA
µA
Ω
S
d
Dynamic
Input Capacitance
Ciss
Output Capacitance
Coss
Reverse Transfer Capacitance
Crss
Total Gate Charge
Qg
Gate-Source Charge
Qgs
Gate-Drain Charge
Qgd
Gate Resistance
Rg
GUANGDONG HOTTECH
340
VDS =-15V,VGS =0V,f =1MHz
pF
67
51
VDS =-15V,VGS =-4.5V,
ID =-2.5A
f =1MHz
INDUSTRIAL CO., LTD
4.1
1.3
6.2
nC
1.8
10
Ω
Page:P3-P1
Plastic-Encapsulate Mosfets
HOA2307
Turn-On Delay Time
Rise Time
td(on)
tr
Turn-Off Delay Time
Fall Time
td(off)
tf
VDD=-15V,
RL=15Ω, ID =-1A,
VGEN=-4.5V,Rg=1Ω
40
60
40
60
20
40
17
30
-0.8
-1.2
ns
Drain-source Body diode characteristics
Body Diode Voltage
VSD
IS=-0.75A, ,VGS =0
V
Notes:
a. t=5s.
b. Surface mounted on 1” ×1” FR4 board.
c. Pulse Test : Pulse Width < 300µs, Duty Cycle ≤2%.
d. Guaranteed by design, not subject to production testing.
GUANGDONG HOTTECH
INDUSTRIAL CO., LTD
Page:P3-P2
Plastic-Encapsulate Mosfets
HOA2307
Typical
Characteristics
Output Characteristics
-20
Pulsed
Ta=25℃
Pulsed
VGS=-4.5V
-8
VGS=-4.0V
-12
VGS=-3.5V
-8
VGS=-3.0V
DRAIN CURRENT ID (A)
-16
DRAIN CURRENT ID (A)
Transfer Characteristics
-10
VGS=-10V,-8V,-6V
Ta=25℃
-4
-6
-4
-2
-0
-0
-0
-1
-2
-3
-4
DRAIN TO SOURCE VOLTAGE
RDS(ON)
300
——
VDS
-5
-0
-1
-2
-3
GATE TO SOURCE VOLTAGE
(V)
ID
RDS(ON)
500
——
-4
VGS
VGS
Ta=25℃
Ta=25℃
Pulsed
Pulsed
250
400
ON-RESISTANCE RDS(ON) (m)
ON-RESISTANCE RDS(ON) (m)
-5
(V)
200
VGS=-4.5V
150
VGS=-10V
100
300
ID=-3.5A
200
100
50
0
-0
-4
-8
DRAIN CURRENT
IS ——
-10
-12
ID
-16
-20
(A)
-0
-4
-8
-12
GATE TO SOURCE VOLTAGE
-16
VGS
-20
(V)
VSD
Ta=25℃
SOURCE CURRENT IS (A)
Pulsed
-1
-0.1
-0.01
-0.0
-0.3
-0.6
-0.9
SOURCE TO DRAIN VOLTAGE
-1.2
-1.5
VSD (V)
GUANGDONG HOTTECH
INDUSTRIAL CO., LTD
Page:P3-P3
