Plastic-Encapsulate Transistors
FEATURES

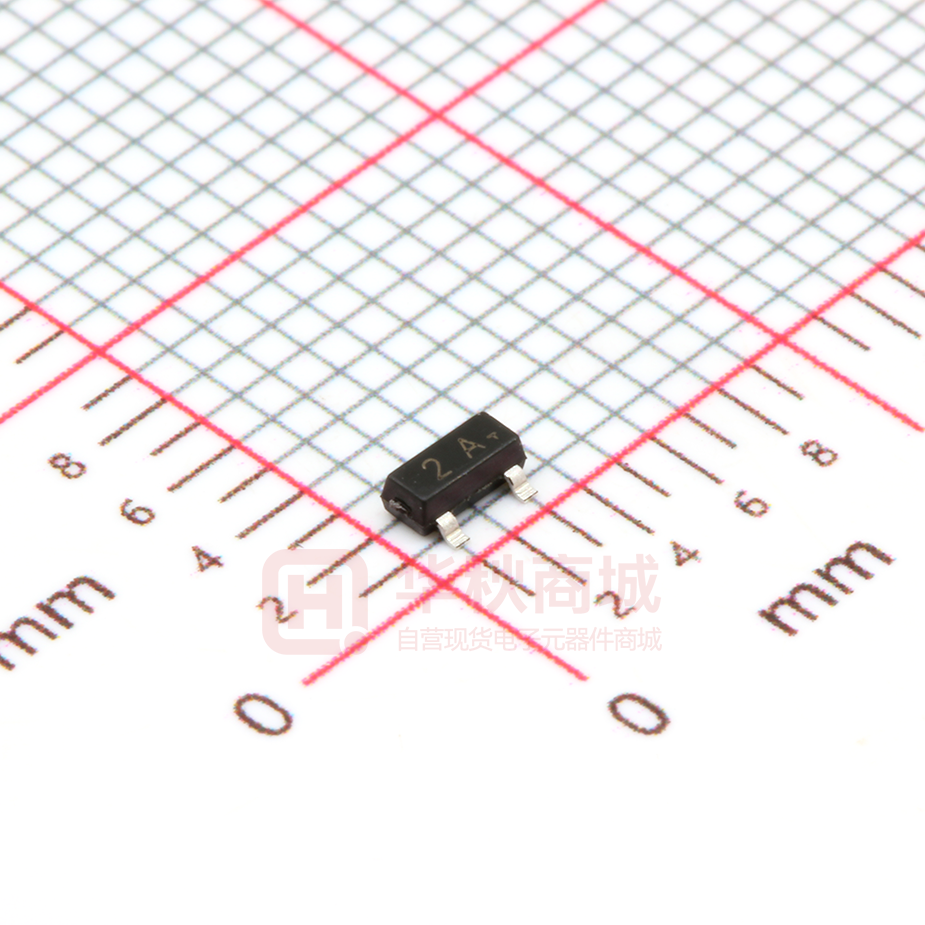

MMBT3906
As complementary type the PNP transistor MMBT3904 is recommended
(PNP)
Epitaxial planar die construction
MARKING: 2A
MAXIMUM RATINGS (TA=25
unless otherwise noted)
Parameter
Symbol
Value
Unit
Collector-Base Voltage
VCBO
-40
V
Collector-Emitter Voltage
VCEO
-40
V
Emitter-Base Voltage
VEBO
-5
V
Collector Current -Continuous
IC
-200
mA
Collector Power Dissipation
PC
200
mW
Thermal Resistance Junction to Ambient
RθJA
625
/W
Junction Temperature
Tj
150
Storage Temperature
Tstg
1. BASE
SOT-23
2. EMITTER
3. COLLECTO
-55 to +150
ELECTRICAL CHARACTERISTICS (Tamb=25
unless otherwise specified)
Parameter
Symbol
Test conditions
Collector-base breakdown voltage
VCBO
IC= -10μA, I E =0
-40
v
Collector-emitter breakdown voltage
VCEO
IC= -1mA, IB =0
-40
v
Emitter-base breakdown voltage
VEBO
IE =-10μA, I C =0
-5
v
Collector cut-off current
ICBO
VCB =-40V, I E = 0
-100
nA
Collector cut-off current
ICEO
VCE=-30V,V BE(off)=3V
-50
nA
Emitter cut-off current
IEBO
VEB=-5V, I C =0
-100
nA
DC current gain
hFE(1)
VCE=-1V, I C =-10mA
100
DC current gain
hFE(2)
VCE =-1V, IC= -100mA
30
Collector-emitter saturation voltage
VCE(sat)
IC=-50mA, IB = -5mA
-0.3
v
Base-emitter saturation voltage
VBE(sat)
IC = -50mA, I B = -5mA
-0.95
v
Transition frequency
fT
VCE=-20V, I C =-10mA,f=100MHz
Delay Time
td
VCC=-3V,VBE =-0.5V
I B1 =
IB2=-1.0mA
Min
Max
Unit
300
300
MHZ
35
nS
35
nS
Rise Time
tr
IC=-10mA,
Storage Time
ts
VCC=-3V,I C= -10mA,
225
nS
Fall Time
tf
IB1= IB2= -1mA
75
nS
CLASSIFICATION OF
Rank
O
Y
Range
120-200
200-300
GUANGDONG HOTTECH
INDUSTRIAL CO., LTD
Page:P2-P1
Plastic-Encapsulate Transistors
MMBT3906
Typical Characteristics
Static Characteristic
-500uA
-450uA
-80
IC
Ta=100℃
-350uA
-300uA
-250uA
-200uA
-40
——
COMMON EMITTER
VCE=-1V
-400uA
-60
hFE
300
COMMON
EMITTER
Ta=25℃
DC CURRENT GAIN hFE
COLLECTOR CURRENT IC (mA)
-100
-150uA
200
Ta=25℃
100
-100uA
-20
IB=-50uA
0
-0.1
-0
-0
-4
-8
-12
-16
COLLECTOR-EMITTER VOLTAGE
VCEsat
-500
——
VCE
-20
-1
-0.3
-10
-3
COLLECTOR CURRENT
(V)
IC
VBEsat
-1.2
-100
-30
IC
-200
(mA)
IC
——
BASE-EMITTER SATURATION
VOLTAGE VBEsat (V)
COLLECTOR-EMITTER SATURATION
VOLTAGE VCEsat (mV)
-300
Ta=100℃
-100
Ta=25℃
-30
Ta=25℃
-0.8
Ta=100℃
-0.4
β=10
-10
β=10
-0.0
-1
-3
-30
-10
COLLECTOR CURRENT
IC
-100
——
IC
-200
-100
-1
-10
-3
(mA)
-100
-30
COLLECTOR CURRENT
VBE
Cob/ Cib
9
——
IC
VCB/ VEB
COMMON EMITTER
VCE=-1V
f=1MHz
IE=0/IC=0
-30
Ta=25℃
Cob
Ta=100℃
CAPACITANCE C (pF)
COLLECTOR CURRENT IC (mA)
-200
(mA)
-10
-3
Ta=25℃
-1
Cib
3
-0.3
-0.1
-0.2
-0.4
-0.6
-0.8
-1.0
1
-0.1
-1.2
fT
600
——
-1
-0.3
IC
PC
250
-10
-3
REVERSE VOLTAGE
BASE-EMMITER VOLTAGE VBE (V)
——
V
-20
(V)
Ta
Ta=25℃
COLLECTOR POWER DISSIPATION
PC (mW)
TRANSITION FREQUENCY fT (MHz)
VCE=-20V
400
200
200
150
100
50
0
-1
-3
-10
COLLECTOR CURRENT
-30
IC
(mA)
GUANGDONG HOTTECH
-50
0
25
50
75
AMBIENT TEMPERATURE
INDUSTRIAL CO., LTD
100
Ta
125
150
(℃ )
Page:P2-P2
